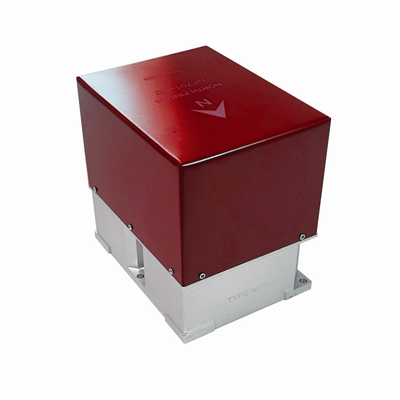

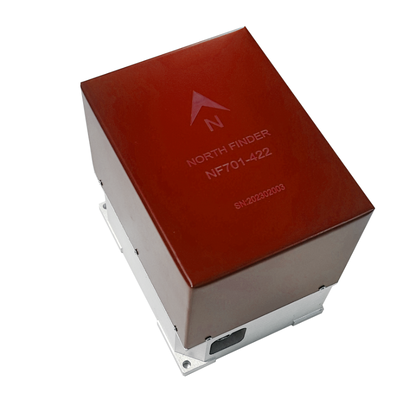

ट्रू नॉर्थ सीकिंग के लिए 0.3 डिग्री सटीकता और आरएस422 इंटरफ़ेस के साथ फास्ट एलाइनमेंट फाइबर ऑप्टिक जाइरो नॉर्थ फाइंडर

ट्रू नॉर्थ सीकिंग के लिए 0.3 डिग्री सटीकता और आरएस422 इंटरफ़ेस के साथ फास्ट एलाइनमेंट फाइबर ऑप्टिक जाइरो नॉर्थ फाइंडर

ब्रांड नाम: Firepower
मॉडल संख्या: एनएफ701ए
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO 9001:2015, CE, RoHS
उत्तर सटीकता ढूँढना:
<= 0.3 डिग्री (एनएफ701ए)
उत्तर खोजक आयाम:
115 x 90 x 110 मिमी
उत्पादन:
RS-422
क्षैतिज सटीकता (1 सिग्मा):
<= 0.05 डिग्री
अज़ीमुथ संकल्प:
<= 0.5 डिग्री
वज़न:
<= 2 किग्रा
प्रमुखता देना:

fiber optic gyro north finder

,

satellite antenna alignment pointing system

,

0.3 deg accuracy NF701A gyro seeker

उत्पाद वर्णन
तेजी से संरेखण फाइबर ऑप्टिक जिरोस्कोप नॉर्थ फाइंडर सिस्टम

NF701A फाइबर ऑप्टिक जिरो नॉर्थ फाइंडर उपग्रह संचार एंटेना संरेखण के लिए तेजी से और सटीक सही उत्तर संदर्भ प्रदान करता है।3 डिग्री सटीकता VSAT टर्मिनलों के लिए सटीक प्रारंभिक एजिमुथ सेटिंग को सक्षम करती है, टेलीपोर्ट पृथ्वी स्टेशन, और मोबाइल सैटकॉम सिस्टम, एंटीना इंगित समय को कम करते हैं और इष्टतम उपग्रह संकेत अधिग्रहण सुनिश्चित करते हैं।

आयाम

115 x 90 x 110 मिमी

तकनीकी विनिर्देश
  • उत्तर खोज समयः ≤ 3 मिनट
  • उत्तर खोज सटीकता (1 सिग्मा): ≤ 0.3 डिग्री (NF701A); ≤ 0.5 डिग्री (NF701B)
  • क्षैतिज सटीकताः ≤ 0.05 डिग्री (1 सिग्मा)
  • परिधिः ≤ 0.5 डिग्री (1 सिग्मा)
  • वजनः ≤ 2 किलो
  • बिजली की आपूर्तिः DC 12V ~ 24V
  • बिजली की खपतः 15 W (पीक)
  • इंटरफ़ेसः RS422
  • कार्य मोडः पावर-अप पर स्वचालित स्व-जाँच, ऊपरी कंप्यूटर के माध्यम से नियंत्रित उत्तर खोज
पर्यावरणीय आवश्यकताएं
  • ऑपरेटिंग तापमानः -40°C से +70°C
  • भंडारण तापमानः -55°C से +85°C
  • आर्द्रता: सापेक्ष आर्द्रता 95% से कम
विश्वसनीयता
  • एमटीबीएफ ≥ 1000 घंटे
  • MTTR ≤ 30 मिनट
आदर्श अनुप्रयोग
  • वीएसएटी टर्मिनल संरेखणःतेजी से वीएसएटी तैनाती और कमीशन के लिए त्वरित उत्तर संदर्भ
  • टेलीपोर्ट पृथ्वी स्टेशनःबड़े एपर्चर उपग्रह संचार एंटेना के लिए सटीक एजिमुथ
  • मोबाइल सैटकॉम सिस्टम:वाहनों पर लगाए गए उपग्रह टर्मिनलों के लिए तेजी से उत्तर अधिग्रहण
  • रेडियो टेलीस्कोप सरणीःखगोलीय अवलोकन एंटेना सरणी के लिए सटीक अभिविन्यास
  • प्रसारण उपलिंक स्टेशनःटेलीविजन और रेडियो प्रसारण के लिए विश्वसनीय उत्तर उपग्रह अपलिंक

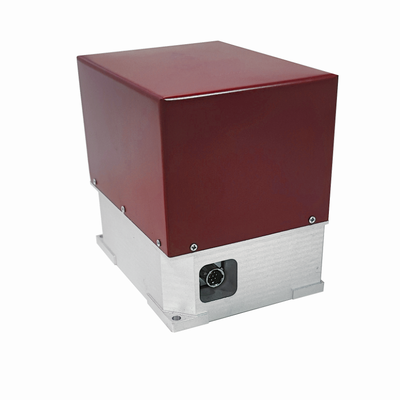

बाहरी प्लग विन्यास (इंटरफेस Y50EX-0607TX2)
प्लग पिन संख्या कार्यात्मक परिभाषा
DC12V ~ 24V
b DC12V ~ 24V GND
c टीडी+
d टीडी-
e आरडी+
f आरडी-
जीएनडी
