| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | एनएफ100 |
| एमओक्यू: | 1 |
| कीमत: | 8800 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 100 प्रति माह |

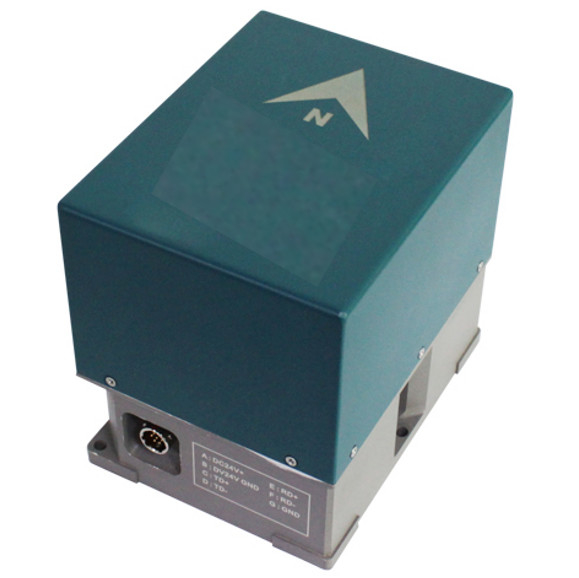

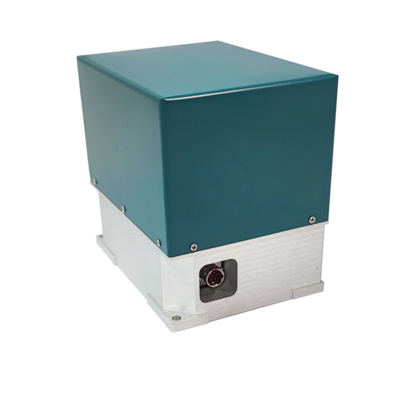

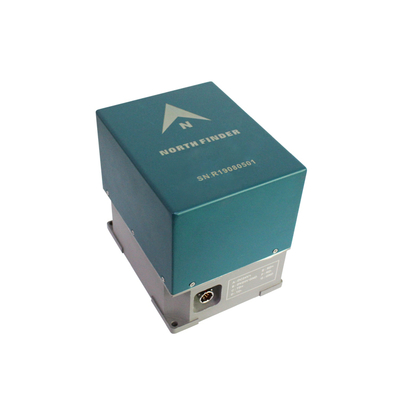

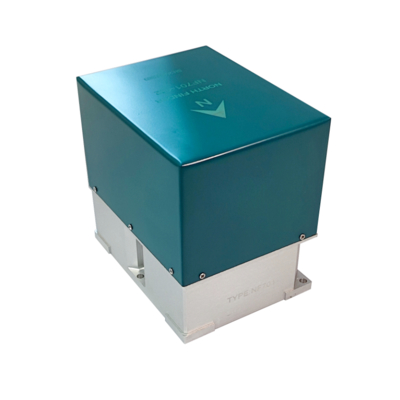

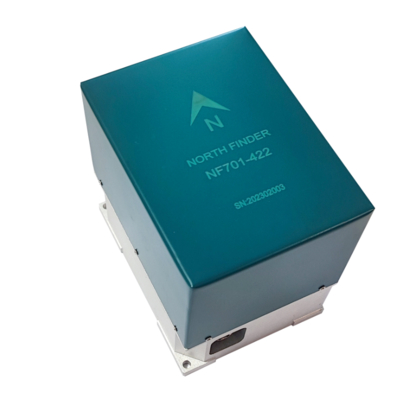

सटीक सच्चा उत्तर साधक, चुंबकीय विरोधी हस्तक्षेप उत्तर खोजक
निर्देश
1 स्थापना विधि
जाइरो नॉर्थ फाइंडर एरो का सामना करते हुए, माउंटिंग बेस प्लेट के बाएँ और दाएँ किनारे संदर्भ सतह को माउंट करने के लिए हैं, और संदर्भ सतह को वाहक के बढ़ते सिर और पूंछ की रेखा के साथ संरेखित किया गया है, और जाइरो उत्तर खोजक को तय किया गया है चार M4 स्क्रू द्वारा वाहक।जाइरो नॉर्थ फाइंडर का इंस्टॉलेशन आरेख चित्र 1 में दिखाया गया है।
| मुख्य तकनीकी पैरामीटर | ||||
| मापदंडों | एनएफ101 | एनएफ102 | एनएफ7103 | इकाई |
| उत्तर सटीकता की तलाश (1σ) | 0.1 | 0.35 | 0.5 | ° |
| उत्तर की तलाश समय | 3 | मिनट | ||
| क्षैतिज सटीकता (पिच और रोल) | ≤0.05 (1σ) | ≤0.05 (1σ) | ≤0.05 (1σ) | ° |
| पावर-ऑन तैयारी का समय | 6 | मिनट | ||
| इंटरफेस | RS-422 | / | ||
| बिजली की आपूर्ति | 12 | वी | ||
| पाउएर कोनक़यास | 20 (शिखर) | वू | ||
| वज़न | <1.5 | किलोग्राम | ||
| आयाम | L120×W90×H115 | मिमी | ||
| काम प्रणाली |
बिजली चालू होने के बाद, यह आत्म-परीक्षण शुरू करता है।आत्म परीक्षण के बाद पूरा हो गया है, यह ऊपरी कंप्यूटर के उत्तर में प्रतिक्रिया करेगा आदेश की तलाश करें।और उत्तर की तलाश के बाद, उत्तर की तलाश परिणाम ऊपरी कंप्यूटर पर भेजा जाएगा। |
|||
| पर्यावरण की आवश्यकताएं | ||||
| परिचालन तापमान | -20 ~ +50 | डिग्री सेल्सियस | ||
| भंडारण तापमान | -45~ +70 | डिग्री सेल्सियस | ||
| सापेक्षिक आर्द्रता | 95 | % | ||
| दिखावट | धातु की सतह पर जंग नहीं लगना चाहिए, और कोटिंग से फफोले या छीलने का कारण नहीं होगा। | |||
| विद्युत प्रदर्शन | ||||
| इन्सुलेशन प्रतिरोध |
जाइरो नॉर्थ फाइंडर और उसके सर्किट और आवास के अलग-अलग सर्किट के बीच इन्सुलेशन प्रतिरोध मानक वायुमंडलीय के तहत 10 एमΩ से कम नहीं होना चाहिए स्थितियाँ। |
|||
| रख-रखाव | ||||
| एमटीबीएफ | 10000 | बजे | ||
| एमटीटीआर | 30 | मिनट | ||
मैंरखरखाव का प्रयोग करें
1) यदि जाइरो नॉर्थ फाइंडर में उपयोग के दौरान 1 ए से अधिक की शुरुआती धारा पाई जाती है, तो जांच लें कि बिजली आपूर्ति वोल्टेज आवश्यकताओं को पूरा करता है या नहीं।यदि निरीक्षण सही है, तो पेशेवर की मरम्मत की जानी चाहिए।
2) यदि जाइरो नॉर्थ फाइंडर में उपयोग के दौरान कोई सीरियल पोर्ट डेटा आउटपुट नहीं पाया जाता है, तो जांचें कि क्या कनेक्शन सही है, क्या सीरियल पोर्ट सेटिंग और डेटा प्राप्त करने का प्रारूप सही है।यदि चेक सही है, तो पेशेवर की मरम्मत की जानी चाहिए।
मैंएहतियात
1) जाइरो नॉर्थ फाइंडर को परिवहन प्रक्रिया और स्थापना प्रक्रिया के दौरान धीरे से संभाला जाना चाहिए, और इसे प्रभावित करने की सख्त मनाही है।
2) उत्तर की मांग की प्रक्रिया के दौरान वाहक को बिल्कुल स्थिर रखा जाना चाहिए, अन्यथा यह उत्तर की मांग की सटीकता को प्रभावित करेगा।
3) वाहक का अनुदैर्ध्य और पार्श्व झुकाव ±8° से अधिक नहीं होना चाहिए, अन्यथा यह उत्तर की मांग की सटीकता को प्रभावित करेगा।
मैंसंयोजन
उपकरण पैकेज में शामिल हैं:
ए) फाइबर ऑप्टिक जाइरो नॉर्थ फाइंडर का 1 सेट;
बी) एक प्लग।
