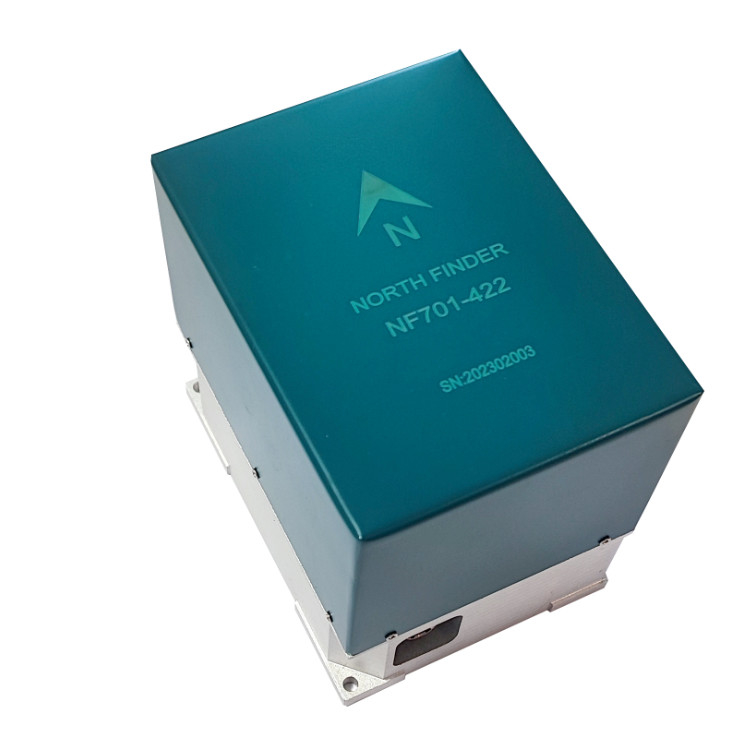

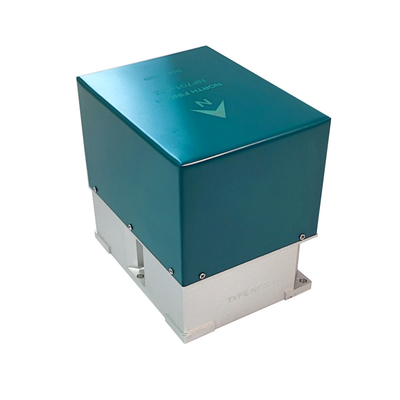

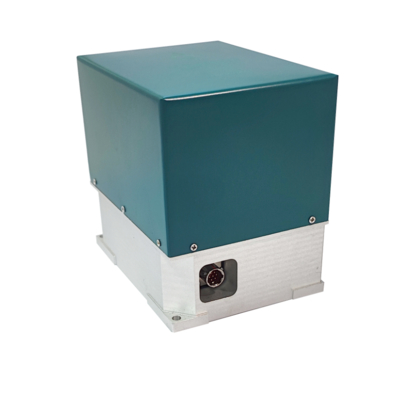

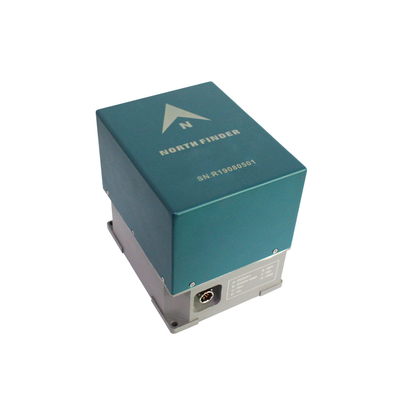

एंटी मैग्नेटिक फाइबर ऑप्टिक जिरोस्कोप नॉर्थ फाइंडर नॉर्थ सर्चिंग जिरोस्कोप

उत्पाद का वर्णन

फाइबर ऑप्टिक जिरोस्कोप उत्तर खोजक का उपयोग मुख्यतः वास्तविक उत्तर दिशा को शीघ्रता से और स्वायत्त रूप से निर्धारित करने के लिए किया जाता है,फाइबर ऑप्टिक जिरोस्कोप के माध्यम से पृथ्वी की घूर्णन कोण दर प्राप्त करना, पृथ्वी की घूर्णन कोण दर संकेत का हल, gyroscope की मुख्य धुरी और पृथ्वी की सच्ची उत्तर दिशा के बीच शामिल कोण की गणना,और एक वाहक के लिए क्षितिज और स्थिति की जानकारी प्रदान करता है.

फाइबर ऑप्टिक जिरोस्कोप नॉर्थ फाइंडर एक इलेक्ट्रोमैकेनिकल एकीकृत उत्पाद है, जिसमें फाइबर ऑप्टिक जिरोस्कोप, त्वरणमापक, यांत्रिक घूर्णन नियंत्रण उपकरण और एम्बेडेड कंप्यूटर शामिल हैं।

तकनीकी मापदंड

उत्तर खोज समयः ≤ 3 मिनट;
B) उत्तर खोज सटीकता (1σ): ≤ 0.3 ° (NF701A); ≤ 0.5 ° (NF701B)
सी) क्षैतिज सटीकताः ≤ 0.05 ° (1σ);
घ) परिधिः ≤ 0.5° (1σ)
ई) वजनः ≤ 2 किलोग्राम
एफ) बिजली की आपूर्तिः DC 12V ~ 24V;
(जी) बिजली की खपतः 15 वाट (पीक);
H) इंटरफ़ेसः RS422
I) कार्य मोडः चालू होने के बाद स्वचालित स्व-जांच शुरू करें, ऊपरी कंप्यूटर द्वारा उत्तर खोज को नियंत्रित करें, और उत्तर खोज पूरा होने के बाद ऊपरी कंप्यूटर को उत्तर खोज के परिणाम भेजें;

            1) कार्य तापमानः -40 oC ~ + 70 oCoC;
2) भंडारण तापमानः -55 oC~ + 85 oC.
3) आर्द्र और गर्म वातावरण की स्थितिः सापेक्ष आर्द्रता 95% से कम है।
4) रूपः धातुससुरचेहराru से मुक्त होना चाहिएst, और कोटिंग में ब्लिस्टरिंग, छीलने आदि से मुक्त होना चाहिए।

इन्सुलेशन प्रतिरोधःthe insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

MTBF ≥ 1000 घंटे;
एमटीटीआर ≤30 मिनट

(5)बाहरी इंटरफ़ेस

1. सीरियल पोर्ट आउटपुट फ़ंक्शन के साथ।
2. DC12 V ~ 24 V बिजली इनपुट के साथ।
3. बाहरी प्लगः

रूपरेखा
