| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | एनएफ701 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000/माह |
सटीक उत्तर खोजक, 0.1 डिग्री एजिमुथ सटीकता सेंसर
पर्यावरणीय आवश्यकताएं
1) कार्य तापमानः -40°C+65°C;
2) भंडारण तापमानः -45°C+70°C।
3) रेत और धूलः जीजेबी 150 के अनुच्छेद 2 में निर्दिष्ट रेत और धूल की स्थिति में।12, फाइबर ऑप्टिक जिरोस्कोप नॉर्थ फाइंडर में निम्नलिखित स्थितियां नहीं होनी चाहिए:
a. संगठन बहुत तंग है, फंस गया है या खराब काम कर रहा है;
विद्युत घटक सर्ट सर्किट या सामान्य रूप से काम नहीं कर सकते हैं;
c. आंतरिक यांत्रिक भाग धूल वाले हैं।
4) नमक धुंध
फाइबर ऑप्टिक जिरोस्कोप उत्तर खोजक को जीजेबी150 के नमक छिड़काव स्थितियों को पूरा करना चाहिए।11.
5) आर्द्र और गर्म वातावरण
सापेक्ष आर्द्रताः 95%; तापमानः 30±2°C; भंडारण समय 72 घंटे।
इन्सुलेशन प्रतिरोध 2 एमओएम से कम नहीं होना चाहिए, धातु की सतह को जंग नहीं लगनी चाहिए और कोटिंग को ब्लिस्टर या छील नहीं जाना चाहिए, और यह सामान्य रूप से काम कर सकता है।
6) कंपन वातावरण
सिनोसाइडल स्कैनिंग कंपन वातावरण की आवश्यकताएं
आवृत्ति सीमाः 5Hz~5.5Hz, कंपन विस्थापन (दोहरी आयाम) 25.4mm
आवृत्ति सीमाः 5.5Hz~200Hz, कंपन त्वरण 1.5g;
स्कैन समयः 12 मिनट;
कंपन दिशाः 3 अक्ष (एक्स अक्ष, वाई अक्ष, जेड अक्ष);
प्रत्येक धुरीः 2 घंटे;
7) प्रभाव पर्यावरणीय परिस्थितियां
प्रभाव तरंग रूप: आधा साइनस पल्स
चरम त्वरण: 20g, नाड़ी चौड़ाई 11ms,
प्रति अक्ष (एक्स-अक्ष, वाई-अक्ष, जेड-अक्ष) पर प्रभावों की संख्याः 3
8) दुर्घटना पर्यावरण की स्थिति
अधिकतम त्वरणः 10g
पल्स चौड़ाईः 16ms
टक्कर की दरः ऊर्ध्वाधर धुरी 80 बार/मिनट
टक्कर के समयः 1000±10 बार
टक्कर की दिशाः ऊर्ध्वाधर स्थापना विमान
9) स्पोर्ट्स कारों के लिए पर्यावरणीय आवश्यकताएं
सड़क स्पोर्ट्स कार का माइलेज 500 किमी. में हैः
गंदगी सड़क और चक्की सड़कः गति 20-30 किमी/घंटा, 300 किमी है।
असफल्ट सड़क और कंक्रीट सड़कः वाहन की गति 30-40 किमी/घंटा, 200 किमी है।
10) विद्युत चुम्बकीय संगतता
विद्युत चुम्बकीय संगतता GJB151A-97 "सैन्य उपकरण और उपप्रणालियों के लिए विद्युत चुम्बकीय उत्सर्जन और संवेदनशीलता आवश्यकताओं" की प्रासंगिक आवश्यकताओं को संदर्भित करती है।
11) चुंबकीय क्षेत्र
चुंबकीय प्रेरण तीव्रता (3±0.5) × 10-4T की स्थिति में जिरो नॉर्थ फाइंडर के प्रदर्शन विशेषताओं को तकनीकी सूचकांक आवश्यकताओं को पूरा करना चाहिए।
विनिर्देश
| मुख्य तकनीकी मापदंड | ||
| पैरामीटर | NF701 | इकाई |
| उत्तर खोज सटीकता (1σ) | ≤0.1 | ° |
| उत्तर समय की तलाश | ≤ 3 | मिन |
| क्षैतिज सटीकता (पिच और रोल) | ≤0.05 (1σ) | ° |
| परिपत्र रैखिकता (1σ) | ≤0.1 | ° |
| चालू करने की तैयारी का समय | 6 | मिन |
| इंटरफेस | RS422 | / |
| वजन | <5.5 | किलो |
| आयाम | 150×170×172 | मिमी |
| कार्य मोड |
बिजली चालू करने के बाद, यह स्व-परीक्षण शुरू. पूरा हो गया है, यह उत्तर के ऊपरी कंप्यूटर के लिए प्रतिक्रिया करेगा और उत्तर की तलाश के बाद, उत्तर की तलाश परिणाम ऊपरी कंप्यूटर पर भेजा जाएगा। |
|
| पर्यावरण आवश्यकताएं | ||
| परिचालन तापमान | -40 ~ +65 | °C |
| भंडारण तापमान | -45 ~ +70 | °C |
| सापेक्ष आर्द्रता | 95 | % |
| उपस्थिति | धातु की सतह में जंग नहीं लगनी चाहिए और कोटिंग में ब्लिस्टर या छीलने का कारण नहीं होना चाहिए। | |
| विद्युत प्रदर्शन | ||
| विद्युत आपूर्ति | 24±4V | |
| बिजली की खपत | <30W | |
| इन्सुलेशन प्रतिरोध |
जिरो नॉर्थ फाइंडर के व्यक्तिगत सर्किट और उसके सर्किट और आवास के बीच इन्सुलेशन प्रतिरोध मानक वायुमंडलीय तापमान के तहत 10 एमओएम से कम नहीं होना चाहिए शर्तें। |
|
| रखरखाव | ||
| एमटीबीएफ | ≥ 1000 | घंटों |
| MTTR | ≤30 | मिन |
आवेदन

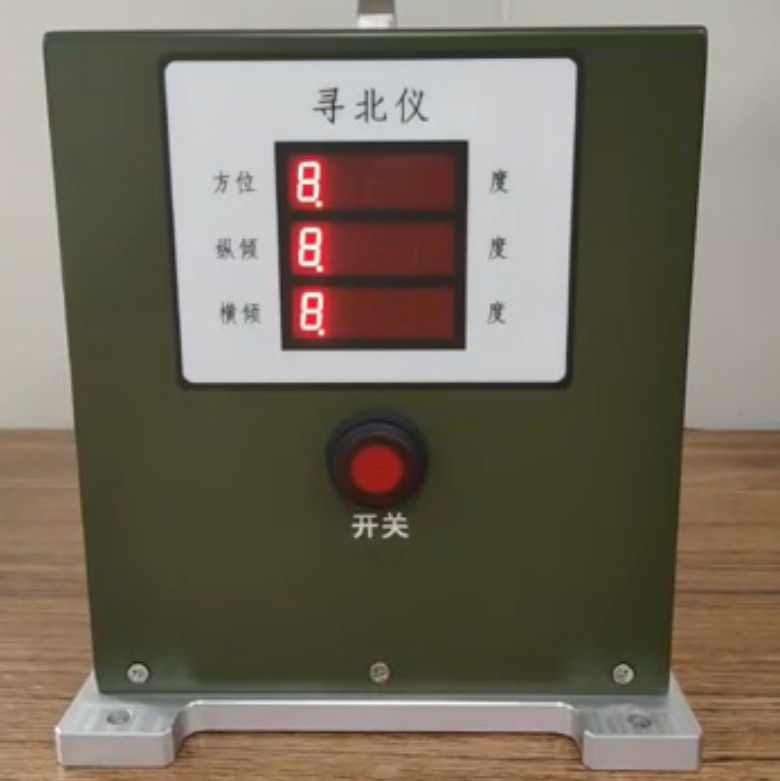

उत्पाद चित्र
अग्नि शक्ति के बारे में
फायरपावर टेक्नोलॉजी (शेन्ज़ेन) कं, लिमिटेड की स्थापना 2013 में हुई थी और इसे शेन्ज़ेन नानशान हाई-टेक पार्क में पंजीकृत किया गया था।कंपनी क्वार्ट्ज त्वरणमापक के अनुसंधान एवं विकास और उत्पादन के लिए समर्पित एक उच्च तकनीक उद्यम है, एफओजी, आईएमयू, आईएनएस, दर तालिका और अन्य उत्पाद।
फायरपावर टेक्नोलॉजी ने शीआन, शेन्ज़ेन, हेबेई में कई स्वचालित उत्पादन लाइनों में निवेश किया है, जिसमें फाइबर ऑप्टिक जिरोस्कोप, एमईएमएस जड़ता नेविगेशन, क्वार्ट्ज एक्सेलेरोमीटर,इलेक्ट्रॉनिक काउंटरमेजर कम्युनिकेशन उत्पाद, चीन में जड़ता अनुकरण उपकरण उत्पादन लाइनें। फायरपावर प्रौद्योगिकी हमेशा वैज्ञानिक अनुसंधान नवाचार, तकनीकी अन्वेषण और आत्म नियंत्रण को पहले स्थान पर रखती है।
कंपनी ने स्वतंत्र बौद्धिक संपदा अधिकारों के साथ स्वायत्त नेविगेशन उत्पादों की एक श्रृंखला विकसित की है, जो विशेष रूप से यूएवी सहित स्वायत्त नेविगेशन के क्षेत्र में उपयोग किए जाते हैं,वाहन, जहाजों के साथ स्वयं विकसित सरणी एल्गोरिथ्म के रूप में कोर प्रौद्योगिकी, कंपनी ने वर्तमान स्थिति को हल करने के लिए जड़ता नेविगेशन उत्पादों की एक श्रृंखला विकसित की है,उपयोगकर्ता वाहक की त्रि-आयामी स्थिति और गति, वाहक के स्वायत्त नेविगेशन नियंत्रण का एहसास होता है।
