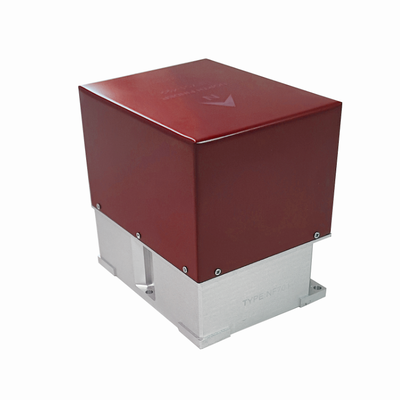

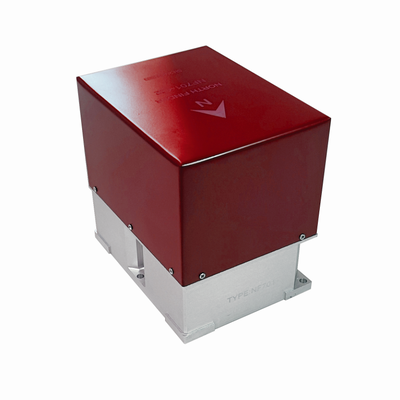

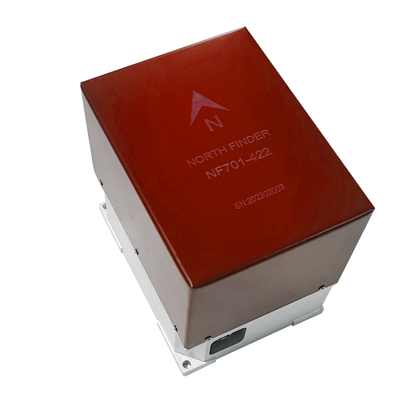

उच्च परिशुद्धता 0.3 डिग्री सटीकता एफओजी उत्तर खोजक RS422 इंटरफ़ेस और कॉम्पैक्ट 115 x 90 x 110 मिमी डिजाइन के साथ

उच्च परिशुद्धता 0.3 डिग्री सटीकता एफओजी उत्तर खोजक RS422 इंटरफ़ेस और कॉम्पैक्ट 115 x 90 x 110 मिमी डिजाइन के साथ

ब्रांड नाम: Firepower
मॉडल संख्या: एनएफ701ए
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO 9001:2015, CE, RoHS
उत्तर सटीकता ढूँढना:
<= 0.3 डिग्री (एनएफ701ए)
उत्तर खोजक आयाम:
115 x 90 x 110 मिमी
उत्पादन:
RS-422
क्षैतिज सटीकता (1 सिग्मा):
<= 0.05 डिग्री
अज़ीमुथ संकल्प:
<= 0.5 डिग्री
वज़न:
<= 2 किग्रा
प्रमुखता देना:

high precision FOG north finder

,

oil gas well surveying equipment

,

0.3 deg accuracy NF701A geophysical seeker

उत्पाद वर्णन
भूभौतिकीय अन्वेषण तेल गैस खैर सर्वेक्षण के लिए उच्च परिशुद्धता FOG उत्तर खोजक
उत्पाद अवलोकन

एनएफ701ए उच्च परिशुद्धता एफओजी नॉर्थ फाइंडर भूभौतिकीय अन्वेषण और तेल गैस कुएं सर्वेक्षण कार्यों के लिए एक आवश्यक उपकरण है। इसकी 0.3 डिग्री सटीकता वाली फाइबर ऑप्टिक जाइरोस्कोप तकनीक चुंबकीय क्षेत्र से स्वतंत्र विश्वसनीय वास्तविक उत्तर संदर्भ प्रदान करती है, जो दूरस्थ अन्वेषण स्थलों में सटीक वेलबोर प्रक्षेपवक्र माप और भूकंपीय सर्वेक्षण अभिविन्यास के लिए आवश्यक है।

DIMENSIONS

115 x 90 x 110 मिमी

तकनीकी निर्देश
  • उत्तर मांगने का समय: ≤ 3 मिनट
  • उत्तर सटीकता की मांग (1 सिग्मा): ≤ 0.3 डिग्री (NF701A); ≤ 0.5 डिग्री (एनएफ701बी)
  • क्षैतिज सटीकता: ≤ 0.05 डिग्री (1 सिग्मा)
  • परिधि: ≤ 0.5 डिग्री (1 सिग्मा)
  • वज़न: ≤ 2 किलो
  • बिजली की आपूर्ति: डीसी 12 वी ~ 24 वी
  • बिजली की खपत: 15 डब्ल्यू (पीक)
  • इंटरफ़ेस: RS422
  • कार्य मोड: पावर-अप पर स्वचालित स्व-जांच, ऊपरी कंप्यूटर के माध्यम से उत्तर दिशा की ओर नियंत्रित
पर्यावरण आवश्यकताएं
  • ऑपरेटिंग तापमान: -40°C से +70°C
  • भंडारण तापमान: -55°C से +85°C
  • आर्द्रता: सापेक्ष आर्द्रता 95% से कम
विश्वसनीयता
  • एमटीबीएफ ≥ 1000 घंटे
  • एमटीटीआर ≤ 30 मिनट
आदर्श अनुप्रयोग
  • तेल कुआं प्रक्षेपवक्र सर्वेक्षण:दिशात्मक ड्रिलिंग और वेलबोर प्लेसमेंट के लिए सटीक अज़ीमुथ
  • भूकंपीय सर्वेक्षण अभिविन्यास:3डी भूकंपीय अधिग्रहण के लिए सटीक जियोफोन सरणी संरेखण
  • गैस क्षेत्र अन्वेषण:अन्वेषण ड्रिलिंग रिग स्थिति के लिए उत्तर संदर्भ
  • भूतापीय कूप विकास:भूतापीय जलाशय लक्ष्यीकरण के लिए दिशात्मक नियंत्रण
  • खनिज अन्वेषण ड्रिलिंग:कोर ड्रिलिंग और संसाधन चित्रण के लिए अज़ीमुथ डेटा

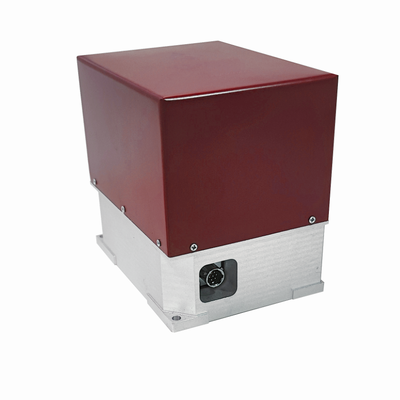

बाहरी प्लग कॉन्फ़िगरेशन (इंटरफ़ेस Y50EX-0607TX2)
पिन नंबर प्लग करें कार्यात्मक परिभाषा
DC12V ~24V
बी DC12V ~24V GND
सी टीडी+
डी टीडी-
आरडी+
एफ आरडी-
जी जी.एन.डी
