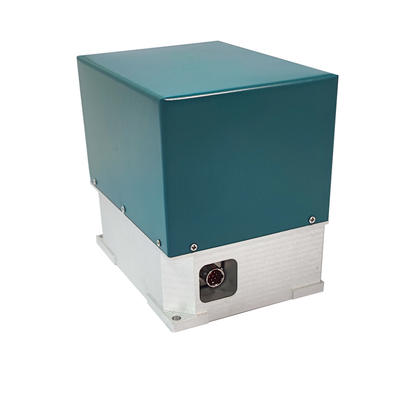

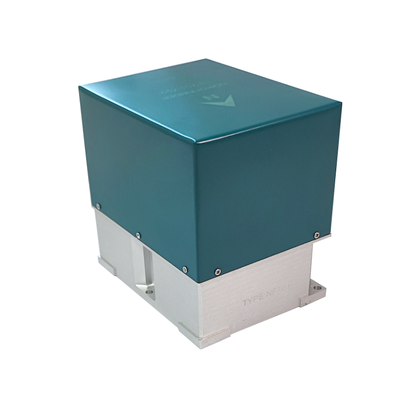

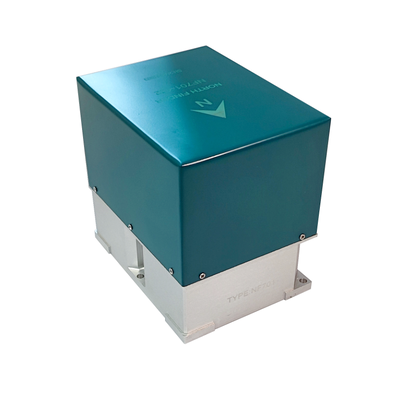

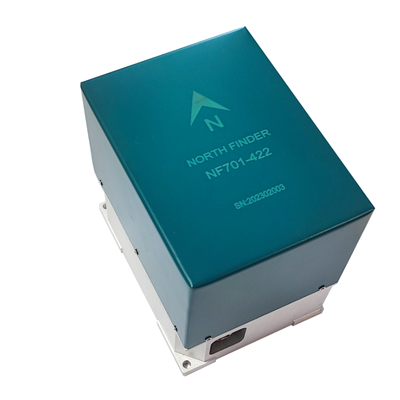

फाइबर ऑप्टिक जिरो नॉर्थ फाइंडर 0.3 डिग्री परिशुद्धता वाहन घुड़सवार औद्योगिक नेविगेशन प्रणाली

फाइबर ऑप्टिक जिरो नॉर्थ फाइंडर 0.3 डिग्री परिशुद्धता वाहन घुड़सवार औद्योगिक नेविगेशन प्रणाली

ब्रांड नाम: Firepower
मॉडल संख्या: एनएफ701ए
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO 9001:2015, CE, RoHS
उत्तर सटीकता ढूँढना:
<= 0.3 डिग्री (एनएफ701ए)
उत्तर खोजक आयाम:
115 x 90 x 110 मिमी
उत्पादन:
RS-422
क्षैतिज सटीकता (1 सिग्मा):
<= 0.05 डिग्री
अज़ीमुथ संकल्प:
<= 0.5 डिग्री
वज़न:
<= 2 किग्रा
प्रमुखता देना:

फाइबर ऑप्टिक गायरो उत्तर खोजक

,

वाहन पर लगाए गए औद्योगिक नेविगेशन

,

0.3 डिग्री सटीकता NF701A खोजक

उत्पाद वर्णन
वाहन पर लगाए औद्योगिक नेविगेशन के लिए फाइबर ऑप्टिक जिरो नॉर्थ फाइंडर

NF701A एक उच्च परिशुद्धता फाइबर ऑप्टिक gyroscope (FOG) उत्तरी खोजक वाहन-माउंटेड औद्योगिक नेविगेशन सिस्टम के लिए इंजीनियर है। एक FOG के माध्यम से पृथ्वी की घूर्णन कोणीय दर का पता लगाकर,यह स्वायत्त रूप से 3 मिनट के भीतर सच्चे उत्तर क्षितिज की गणना करता है, जीपीएस-अस्वीकृत या चुंबकीय रूप से शोर वाले वातावरण में काम करने वाले खनन ट्रकों, निर्माण उपकरण और मोबाइल औद्योगिक प्लेटफार्मों के लिए महत्वपूर्ण शीर्षक संदर्भ प्रदान करता है।

आयाम

115 x 90 x 110 मिमी

तकनीकी विनिर्देश
  • उत्तर खोज समयः <= 3 मिनट
  • उत्तर खोज सटीकता (1 सिग्मा): <= 0.3 डिग्री (NF701A); <= 0.5 डिग्री (NF701B)
  • क्षैतिज सटीकताः <= 0.05 डिग्री (1 सिग्मा)
  • परिधिः <= 0.5 डिग्री (1 सिग्मा)
  • वजनः <= 2 किलो
  • बिजली की आपूर्तिः DC 12V ~ 24V
  • बिजली की खपतः 15 W (पीक)
  • इंटरफ़ेसः RS422
  • कार्य मोडः पावर-अप पर स्वचालित स्व-जाँच, ऊपरी कंप्यूटर के माध्यम से नियंत्रित उत्तर खोज
पर्यावरणीय आवश्यकताएं
  • ऑपरेटिंग तापमानः -40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस
  • भंडारण तापमानः -55°C से +85°C
  • आर्द्रता: सापेक्ष आर्द्रता 95% से कम
विश्वसनीयता
  • एमटीबीएफ >= 1000 घंटे
  • MTTR <= 30 मिनट
आदर्श अनुप्रयोग
  • खनन ट्रक नेविगेशनःओपन-पिट खानों में भारी ट्रकों के लिए जीपीएस-स्वतंत्र दिशा
  • निर्माण उपकरण की स्थितिःस्वायत्त बुलडोजर और ग्रेडर के लिए सटीक एजिमुथ
  • मोबाइल क्रेन का संरेखण:क्रेन की स्थापना और भार की स्थिति के लिए त्वरित उत्तर संदर्भ
  • रेलवे रखरखाव वाहन:ट्रैक निरीक्षण और मरम्मत उपकरण के लिए सटीक दिशा
  • आपातकालीन प्रतिक्रिया वाहन:जीपीएस से वंचित क्षेत्रों में अग्निशमन वाहनों और बचाव वाहनों के लिए विश्वसनीय अभिविन्यास
बाहरी प्लग विन्यास (इंटरफेस Y50EX-0607TX2)
प्लग पिन संख्या कार्यात्मक परिभाषा
DC12V ~ 24V
b DC12V ~ 24V GND
c टीडी+
d टीडी-
e आरडी+
f आरडी-
जीएनडी
