| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | एनएफ701 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 500/माह |

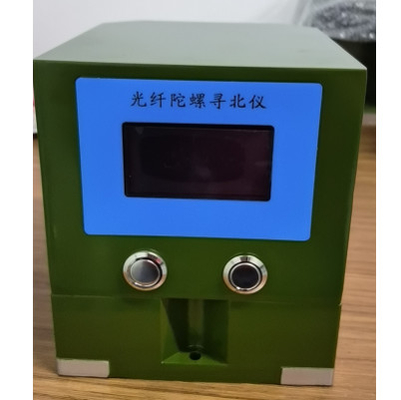

0.1deg उत्तर सटीकता सेंसर की मांग फाइबर उत्तर खोज सेंसर
पर्यावरणीय आवश्यकताएं
1) कार्य तापमान: -40 ℃ ～ + 65 ℃;
2) भंडारण तापमान: -45 ℃ ～ + 70 ℃।
3) रेत और धूल: GJB150.12 के अनुच्छेद 2 में निर्दिष्ट रेत और धूल की स्थिति के तहत, फाइबर ऑप्टिक जाइरोस्कोप उत्तर खोजक में निम्नलिखित स्थितियां नहीं होंगी:
एक।संगठन बहुत तंग है, अटका हुआ है या खराब है;
बी।विद्युत घटक शॉर्ट-सर्किट होते हैं या सामान्य रूप से काम नहीं कर सकते हैं;
सी।आंतरिक यांत्रिक भाग धूल भरे हैं।
4) नमक कोहरा
फाइबर ऑप्टिक जाइरोस्कोप उत्तर खोजक को GJB150.11 की नमक स्प्रे शर्तों को पूरा करना चाहिए।
5) आर्द्र और गर्म पर्यावरण की स्थिति
सापेक्षिक आर्द्रता: 95%;तापमान: 30 ± 2C;भंडारण समय 72 घंटे।
इन्सुलेशन प्रतिरोध 2 एमΩ से कम नहीं होना चाहिए, धातु की सतह को खराब नहीं किया जाना चाहिए, और कोटिंग को ब्लिस्टर या छील नहीं किया जाना चाहिए, और यह सामान्य रूप से काम कर सकता है।
6) कंपन वातावरण
साइनसॉइडल स्कैनिंग कंपन पर्यावरण आवश्यकताएं
फ़्रिक्वेंसी रेंज: 5 हर्ट्ज ~ 5.5 हर्ट्ज, कंपन विस्थापन (डबल आयाम) 25.4 मिमी
आवृत्ति रेंज: 5.5 हर्ट्ज ~ 200 हर्ट्ज, कंपन त्वरण 1.5 जी;
स्कैन समय: 12 मिनट;
कंपन दिशा: 3 अक्ष (एक्स अक्ष, वाई अक्ष, जेड अक्ष);
प्रत्येक अक्ष: 2h;
7) पर्यावरणीय परिस्थितियों को प्रभावित करें
प्रभाव तरंग: अर्ध-साइन पल्स
पीक त्वरण: 20g, पल्स चौड़ाई 11ms,
प्रति अक्ष प्रभावों की संख्या (एक्स-अक्ष, वाई-अक्ष, जेड-अक्ष): 3
8) क्रैश पर्यावरण की स्थिति
पीक त्वरण: 10g
पल्स चौड़ाई: 16ms
टक्कर दर: लंबवत अक्ष 80 गुना / मिनट
टकराव का समय: 1000 ± 10 बार
टकराव की दिशा: लंबवत स्थापना विमान
9) स्पोर्ट्स कारों के लिए पर्यावरण संबंधी आवश्यकताएं
रोड स्पोर्ट्स कार का माइलेज 500 किमी है।में:
गंदगी वाली सड़क और बजरी वाली सड़क: गति 20-30 किमी/घंटा, 300 किमी है।
डामर रोड और कंक्रीट रोड: वाहन की गति 30-40 किमी/घंटा, 200 किमी है।
10) विद्युतचुंबकीय अनुकूलता
विद्युत चुम्बकीय संगतता GJB151A-97 की प्रासंगिक आवश्यकताओं को संदर्भित करती है "सैन्य उपकरण और उप-प्रणालियों के लिए विद्युत चुम्बकीय उत्सर्जन और संवेदनशीलता आवश्यकताएं"।
11) चुंबकीय क्षेत्र
(3±0.5)×10-4T की चुंबकीय प्रेरण तीव्रता की स्थिति के तहत जाइरो नॉर्थ फाइंडर की प्रदर्शन विशेषताओं को तकनीकी सूचकांक आवश्यकताओं को पूरा करना चाहिए।
विद्युत प्रदर्शन
1) इन्सुलेशन प्रतिरोध
जाइरो नॉर्थ फाइंडर के स्वतंत्र सर्किट और सर्किट और आवास के बीच इन्सुलेशन प्रतिरोध मानक वायुमंडलीय परिस्थितियों में 100 MΩ से कम नहीं होना चाहिए।
| मुख्य तकनीकी पैरामीटर | ||
| मापदंडों | एफएनएफ701 | इकाई |
| उत्तर सटीकता की तलाश (1σ) | 0.1 | ° |
| उत्तर की तलाश समय | 3 | मिनट |
| क्षैतिज सटीकता (पिच और रोल) | ≤0.05 (1σ) | ° |
| परिपत्र रैखिकता (1σ) | 0.1 | ° |
| पावर-ऑन तैयारी का समय | 6 | मिनट |
| इंटरफेस | RS-422 | / |
| वज़न | <5.5 | किलोग्राम |
| आयाम | 150×170×172 | मिमी |
| काम प्रणाली |
बिजली चालू होने के बाद, यह आत्म-परीक्षण शुरू करता है।आत्म परीक्षण के बाद पूरा हो गया है, यह ऊपरी कंप्यूटर के उत्तर में प्रतिक्रिया करेगा आदेश की तलाश करें।और उत्तर की तलाश के बाद, उत्तर की तलाश परिणाम ऊपरी कंप्यूटर पर भेजा जाएगा। |
|
| पर्यावरण की आवश्यकताएं | ||
| परिचालन तापमान | -40 ~ +65 | डिग्री सेल्सियस |
| भंडारण तापमान | -45~ +70 | डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | 95 | % |
| दिखावट | धातु की सतह पर जंग नहीं लगना चाहिए, और कोटिंग से फफोले या छीलने का कारण नहीं होगा। | |
| विद्युत प्रदर्शन | ||
| बिजली की आपूर्ति | 24 ± 4 वी | |
| बिजली की खपत | <30W | |
| इन्सुलेशन प्रतिरोध |
जाइरो नॉर्थ फाइंडर और उसके सर्किट और आवास के अलग-अलग सर्किट के बीच इन्सुलेशन प्रतिरोध मानक वायुमंडलीय के तहत 10 एमΩ से कम नहीं होना चाहिए स्थितियाँ। |
|
| रख-रखाव | ||
| एमटीबीएफ | 1000 | बजे |
| एमटीटीआर | 30 | मिनट |
आयाम
बाह्य इंटरफ़ेस
1.1.1 24V ± 4V पावर इनपुट के साथ।
1.1.2 सीरियल पोर्ट आउटपुट फ़ंक्शन के साथ, सीरियल पोर्ट आउटपुट को निम्नानुसार परिभाषित किया गया है:
बाहरी संचार पोर्ट RS422 सीरियल इंटरफ़ेस फॉर्म को अपनाता है, जिसमें 1 स्टार्ट बिट, 8 डेटा बिट्स, 1 स्टॉप बिट, नो पैरिटी और 9600bps की बॉड रेट है।डेटा ASIC प्रारूप में है।
