F60 सिंगल एक्सिस फाइबर gyro.pdf
कोणीय गति संवेदक कम पूर्वाग्रह कोणीय जड़त्वीय मीटर छोटे आकार के कोण gyro

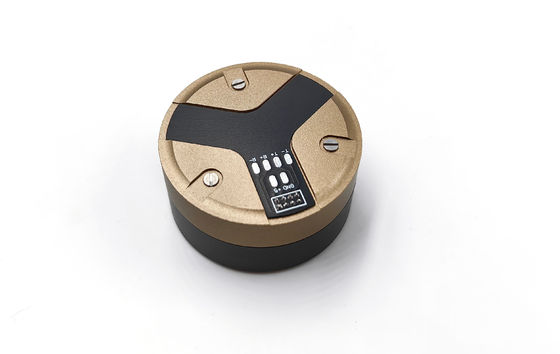

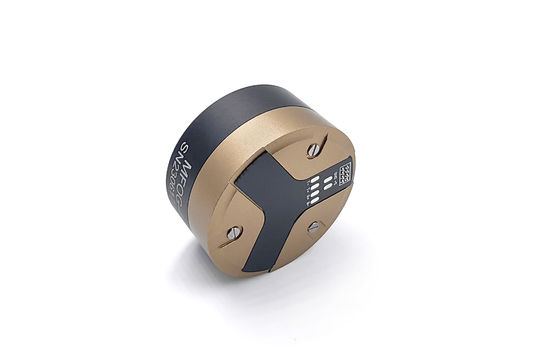

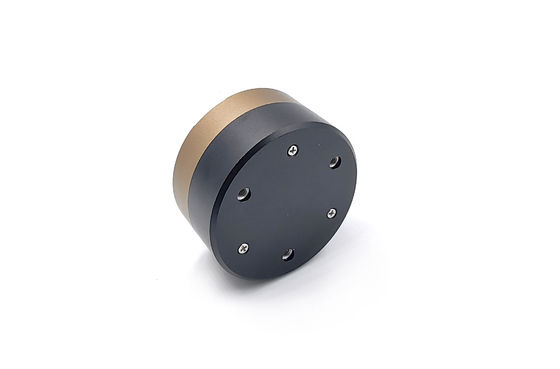

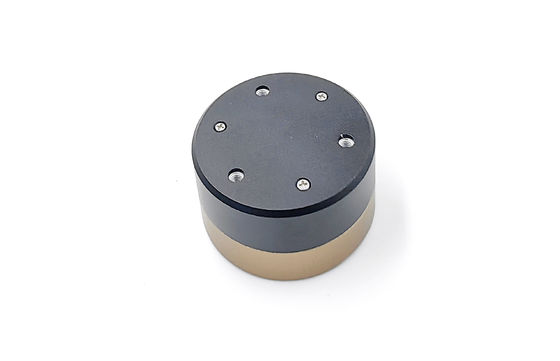

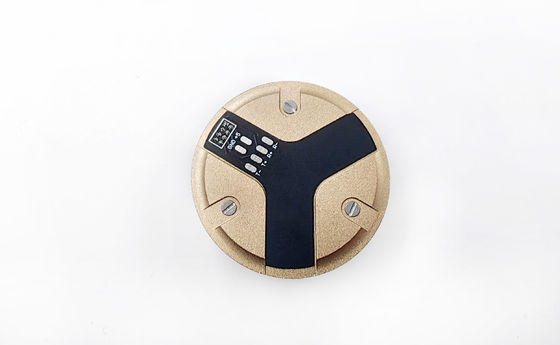

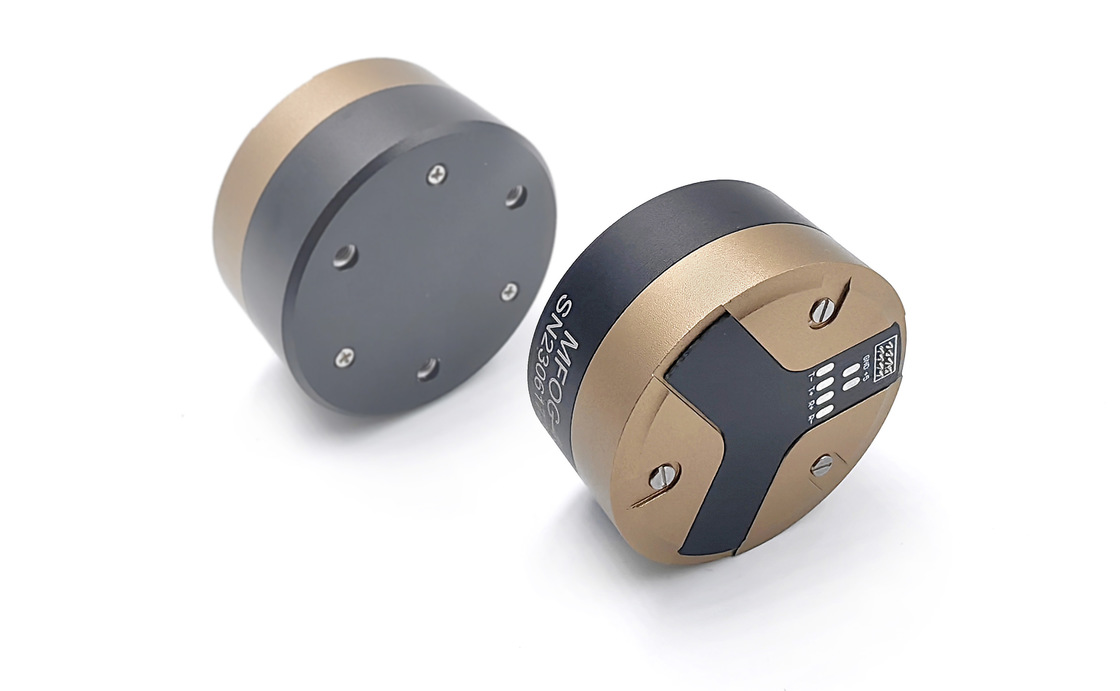

F60 सिंगल-एक्सिस फाइबर ऑप्टिक जाइरोस्कोप प्रकाश, मशीन और बिजली को एकीकृत करने वाला एक ऑल-सॉलिड-स्टेट मध्यम-सटीक कोणीय दर जड़त्वीय सेंसर डिवाइस है।उत्पाद में उच्च परिशुद्धता, छोटे आकार, हल्के वजन, विश्वसनीयता और उच्च लागत प्रदर्शन की विशेषताएं हैं।
उत्पाद की शून्य-पूर्वाग्रह स्थिरता 0.3 ° / h (10s चिकनी) से कम या उसके बराबर है, प्रतिक्रिया आवृत्ति बैंडविड्थ ± 5V डीसी बिजली की आपूर्ति है, बिजली 4W से कम है, और RS422 डिजिटल संचार पद्धति को अपनाया जाता है, जो उपयोगकर्ताओं के उपयोग के लिए सुविधाजनक है।यह पारंपरिक यांत्रिक जाइरोस्कोप को बदलने के लिए एक आदर्श जड़त्वीय उपकरण है।
अनुप्रयोग क्षेत्र: मध्यम-सटीक जड़त्वीय नेविगेशन सिस्टम, पोजिशनिंग और ओरिएंटेशन सिस्टम, रवैया माप प्रणाली, सर्वो स्थिरीकरण प्रणाली, आदि में अनुप्रयोग।
| परियोजना | इकाई | F60A | F60B | F60C | F60D |
| माप सीमा | /s | -800~+800 | |||
| शून्य ऑफसेट स्थिरता | /घंटा | 0.06 | 0.1 | 0.3 | ≤ 1.5 |
| शून्य पूर्वाग्रह दोहराव | /घंटा | 0.06 | 0.1 | 0.3 | ≤ 1.5 |
| रैंडम वॉक गुणांक | /√h | 0.006 | 0.01 | 0.03 | 0.5 |
| स्केल फैक्टर नॉनलाइनियर | पीपीएम | 50 | 60 | 70 | 150 |
| स्केल फैक्टर रिपीटेबिलिटी | पीपीएम | 50 | 60 | 70 | 150 |
| स्केल फैक्टरअसममिति | पीपीएम | 50 | 60 | 70 | 150 |
| समय शुरू | एस | 1 | |||
| बैंडविड्थ | हर्ट्ज | 200 | |||
| बिजली की आपूर्ति | वी | -5,+5 | |||
| शक्ति | वू | 6 | |||
| परिचालन तापमान | ℃ | -40~+65 | |||
| भंडारण तापमान | ℃ | -45~+85 | |||
| कंपन | हर्ट्ज, जी 2 / हर्ट्ज | 20～2000,0.06 | |||
| झटका | जी, एमएस | 30,11 | |||
| डेटा ताज़ा दर | हर्ट्ज | 200~2000 | |||
| बॉड दर | बीपी | 115200~921600 | |||
| उत्पादन विधि | / | प्रसारण (डिफ़ॉल्ट) / ट्रिगर (कस्टम) | |||
| इंटरफ़ेस स्तर | / | रुपये-422 | |||
| योजक | / | J30J-15TJL | |||
| आकार आकार | मिमी | 60×32 | |||
