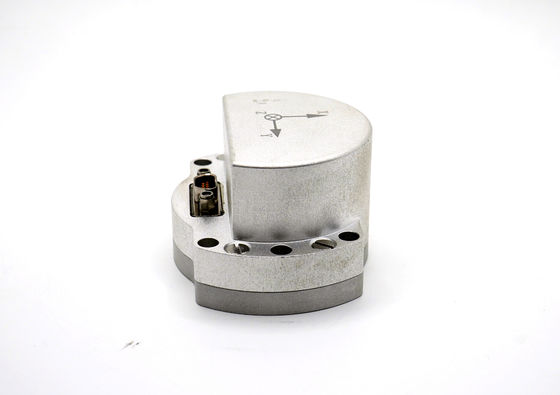

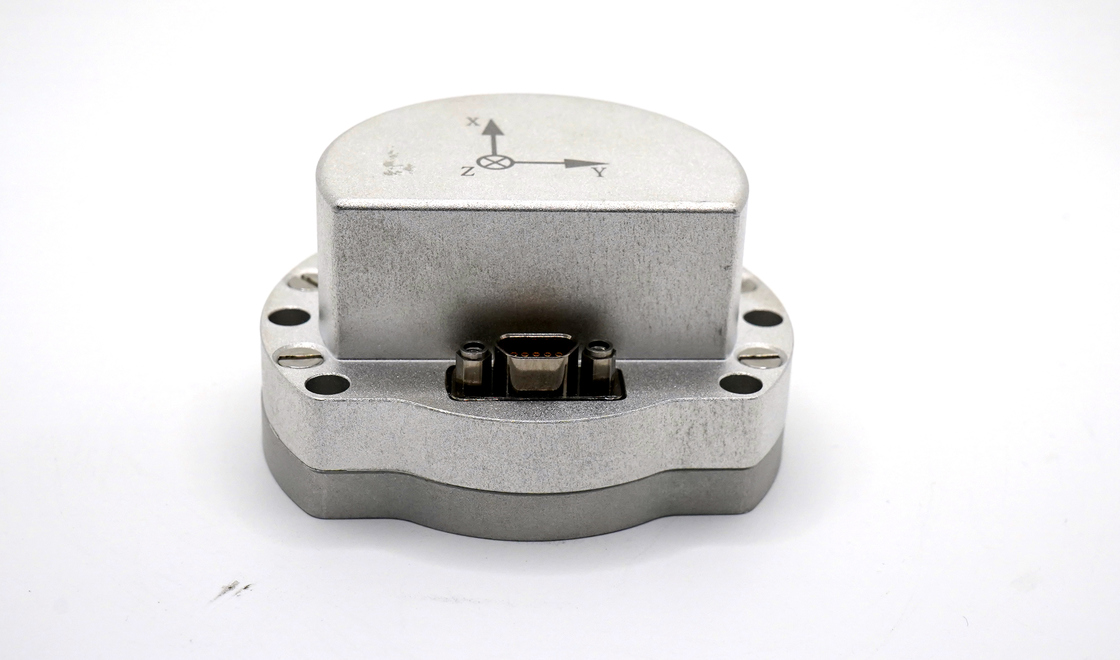

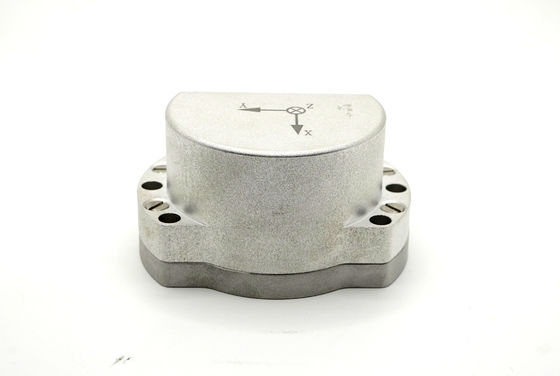

फाइबर ऑप्टिक गायरो 50mm x 50mm x 32mm ±500°/s रेंज के साथ

ब्रांड नाम:	Firepower
मॉडल संख्या:	F50A
एमओक्यू:	1 पीसी
कीमत:	US$2,800.00~3,000.00
भुगतान की शर्तें:	एल/सी,टी/टी
आपूर्ति करने की क्षमता:	प्रति माह 100 पीसी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शेन्ज़ेन, चीन

प्रमाणन:

माप -सीमा:

-500~+500°/s

शून्य पूर्वाग्रह स्थिरता:

≤0.05°/घंटा, 10 सेकंड

शून्य पूर्वाग्रह पुनरावर्तनीयता:

≤0.05°/घंटा

रैंडम वॉक गुणांक:

≤0.006°/√h

स्केल फैक्टर अस्वस्थता:

≤30 पीपीएम

स्केल फैक्टर दोहराव योग्यता:

≤30 पीपीएम

स्केल फैक्टर असममिति:

≤30 पीपीएम

समय शुरू:

≤1s

बैंडविड्थ:

500 हर्ट्ज

बिजली की आपूर्ति:

±5±0.15V

शक्ति:

≤6w

परिचालन तापमान:

-40~+70°c

भंडारण तापमान:

-55~+85°C

कंपन:

20~2000 हर्ट्ज, 0.06g2/Hz

प्रभाव:

30 ग्राम, 11 मि.ग्रा

बॉड दर:

921600 ((अनुकूलन योग्य) बीपीएस

आउटपुट मोड:

रुपये-422

योजक:

J30J-15TJL/(अनुकूलन योग्य)

समग्र आयाम:

50 मिमी*50 मिमी*32

स्थापना आयाम:

43मिमी*43मिमी

पैकेजिंग विवरण:

स्पंज और बॉक्स

आपूर्ति की क्षमता:

प्रति माह 100 पीसी

प्रमुखता देना:

जड़ता कोणीय दर सेंसर

उच्च परिशुद्धता फाइबर ऑप्टिक जिरोस्कोप

क्लोज-लूप फाइबर ऑप्टिक जायरोस्कोप

उत्पाद वर्णन

ऑप्टिकल सैग्नैक प्रभाव जड़ता कोणीय दर सेंसर

उत्पाद का अवलोकन

यह उच्च परिशुद्धता वाले जड़ता कोण दर सेंसर अपने संवेदनशील धुरी के साथ कोण वेग को मापने के लिए ऑप्टिकल सग्नैक प्रभाव का उपयोग करता है। The system features a fiber optic ring as its angular rate sensing unit and employs a digital closed-loop detection circuit to precisely measure optical path differences between clockwise and counterclockwise light propagation caused by external angular rates.

प्रमुख विशेषताएं

ऑप्टिकल फाइबर रिंग सेंसिंग तकनीक
डिजिटल क्लोज्ड लूप डिटेक्शन सर्किट
ऑप्टिकल संकेतों का सटीक मॉड्यूलेशन और डेमॉड्यूलेशन
एकल-अक्ष कोण वृद्धि डेटा प्रदान करता है
आंतरिक तापमान निगरानी शामिल है

तकनीकी विनिर्देश

आयाम:
कुल मिलाकर: 50 ± 0.1 * 50 ± 0.1 * 32 ± 0.1 मिमी (एल * डब्ल्यू * एच)
माउंटिंगः 43 ± 0.1 * 43 ± 0.1 मिमी (L * W), Φ3.2 मिमी * 4 माउंटिंग छेद

विद्युत इंटरफेस

पिन संख्या	परिभाषा	विवरण
1	+5V	पावर सप्लाई इनपुट
2	जीएनडी	पावर ग्राउंड
4	आरएक्सडी+	जिरो डिफरेंशियल सॉर्टिंग और सुधार
5	TXD+	जीरो RS422 आउटपुट सकारात्मक
6	+5V	पावर सप्लाई इनपुट
7	जीएनडी	पावर ग्राउंड
8	आरएक्सडी-	जिरो डिफरेंशियल गेटिंग नकारात्मक
9	टीएक्सडी-	जीरो RS422 आउटपुट नकारात्मक

आवेदन

मध्यम परिशुद्धता वाले जड़ता नेविगेशन प्रणालियों, पोजिशनिंग और अभिविन्यास प्लेटफार्मों और एयरोस्पेस, रक्षा और औद्योगिक अनुप्रयोगों में सर्वो स्थिरीकरण प्रणालियों के लिए आदर्श।

विनिर्माण गुणवत्ता

परीक्षण उपकरण

गुणवत्ता नियंत्रण
