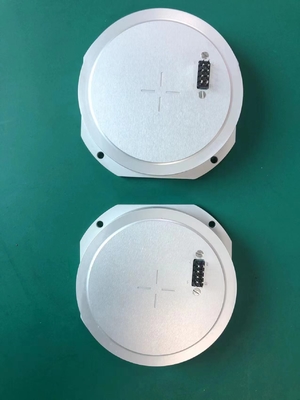

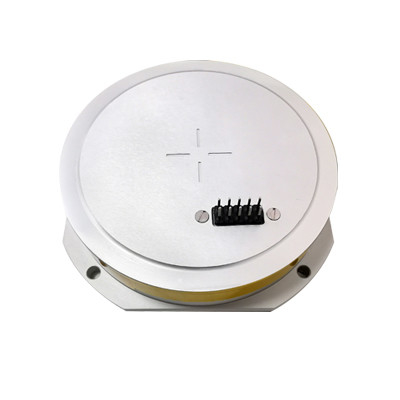

उच्च परिशुद्धता FOG माइक्रो-नैनो एकीकृत फाइबर ऑप्टिक जिरोस्कोप शून्य पूर्वाग्रह स्थिरता ≤0.8°/h 10s

उच्च परिशुद्धता FOG माइक्रो-नैनो एकीकृत फाइबर ऑप्टिक जिरोस्कोप शून्य पूर्वाग्रह स्थिरता ≤0.8°/h 10s

ब्रांड नाम: Firepower
मॉडल संख्या: एमएफओजी-910ए
एमओक्यू: 1pcs
कीमत: बातचीत योग्य
भुगतान की शर्तें: एल/सी,टी/टी
आपूर्ति करने की क्षमता: प्रति माह 500 पीसी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेन्ज़ेन, चीन
प्रमाणन:
CE
माप सीमा:
-240~+240°/से
शून्य पूर्वाग्रह स्थिरता:
≤0.8°/घंटा(10s, 1
शून्य पूर्वाग्रह पुनरावृत्ति:
≤0.8°/घंटा(1
रैंडम वॉक गुणांक:
≤0.02°/√घंटा
पैमाने के कारक:
47±5
समय शुरू:
≤2S
बैंडविड्थ:
≥300Hz
विद्युत आपूर्ति:
5±0.25, ±12
शक्ति:
≤1W
परिचालन तापमान:
-45~+70°C
भंडारण तापमान:
-55~+85°C
कंपन:
20~2000Hz, 0.04g²/Hz
प्रभाव:
30 ग्राम, 11 मि.ग्रा
आउटपुट मोड:
एनालॉग वोल्टेज
कनेक्टर:
सोल्डरिंग पिन/पैड
कुल आयाम:
82मिमी*82मिमी*19.5मिमी
पैकेजिंग विवरण:
स्पंज और बॉक्स
आपूर्ति की क्षमता:
प्रति माह 500 पीसी
प्रमुखता देना:

उच्च परिशुद्धता फाइबर ऑप्टिक जिरोस्कोप

,

सूक्ष्म-नैनो एकीकृत फाइबर ऑप्टिक जिरोस्कोप

,

शून्य पूर्वाग्रह स्थिरता फाइबर ऑप्टिक जिरोस्कोप

उत्पाद वर्णन
उच्च परिशुद्धता FOG माइक्रो-नैनो एकीकृत फाइबर ऑप्टिक जाइरोस्कोप
शून्य पूर्वाग्रह स्थिरता ≤0.8°/घंटा 10s
मुख्य विनिर्देश
मापने की सीमा -240~+240°/s
शून्य पूर्वाग्रह स्थिरता ≤0.8°/घंटा(10s, 1σ)
शून्य पूर्वाग्रह पुनरावृत्ति ≤0.8°/घंटा(1σ)
यादृच्छिक वॉक गुणांक ≤0.02°/√h
पैमाना कारक 47±5
शुरू होने का समय ≤2s
बैंडविड्थ ≥300Hz
बिजली की आपूर्ति 5±0.25, ±12
बिजली ≤1W
परिचालन तापमान -45~+70°C
भंडारण तापमान -55~+85°C
कंपन 20~2000Hz, 0.04g²/Hz
प्रभाव 30g, 11ms
आउटपुट मोड एनालॉग वोल्टेज
कनेक्टर सोल्डरिंग पिन/पैड
समग्र आयाम 82mm × 82mm × 19.5mm
उच्च परिशुद्धता FOG माइक्रो-नैनो एकीकृत फाइबर ऑप्टिक जिरोस्कोप शून्य पूर्वाग्रह स्थिरता ≤0.8°/h 10s 0
उत्पाद अवलोकन
MFOG-910 फाइबर जाइरो एक उन्नत कोणीय दर सेंसर है जो ऑप्टिकल, यांत्रिक और विद्युत घटकों को एकीकृत करता है। सैग्नैक प्रभाव पर आधारित, यह काउंटर-प्रोपगेटिंग प्रकाश बीम के बीच चरण अंतर का पता लगाने, संसाधित करने और प्रतिक्रिया देने के लिए अत्यधिक विश्वसनीय माइक्रो-नैनो फाइबर उपकरणों को शामिल करता है।
मुख्य विशेषताएं
  • अति-उच्च घूर्णी गति माप क्षमता
  • पुन: डिज़ाइन किया गया प्रकाशिकी, संरचनात्मक समर्थन और नियंत्रण एल्गोरिदम
  • कोई हिलने या पहनने वाले हिस्से के साथ सरल संरचना
  • तेजी से स्टार्टअप के साथ प्रभाव प्रतिरोधी
  • कॉम्पैक्ट आकार और हल्के डिजाइन
  • गति वाहक नियंत्रण और माप के लिए उच्च विश्वसनीयता

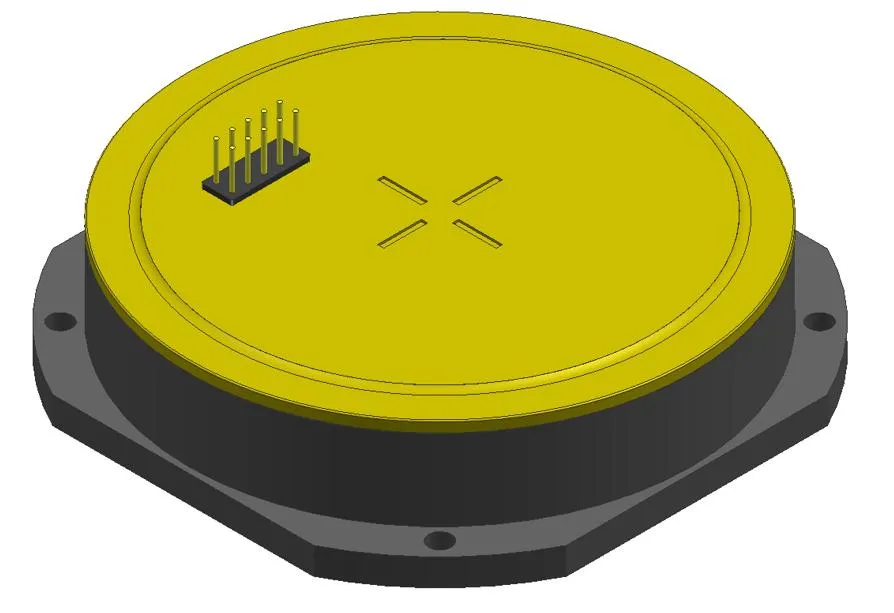

उत्पाद संरचना
  • ऑप्टिकल पथ घटक
  • डिटेक्शन और कंट्रोल सिग्नल सर्किट बोर्ड
  • फाइबर रिंग कंकाल, शेल और संरचनात्मक भाग

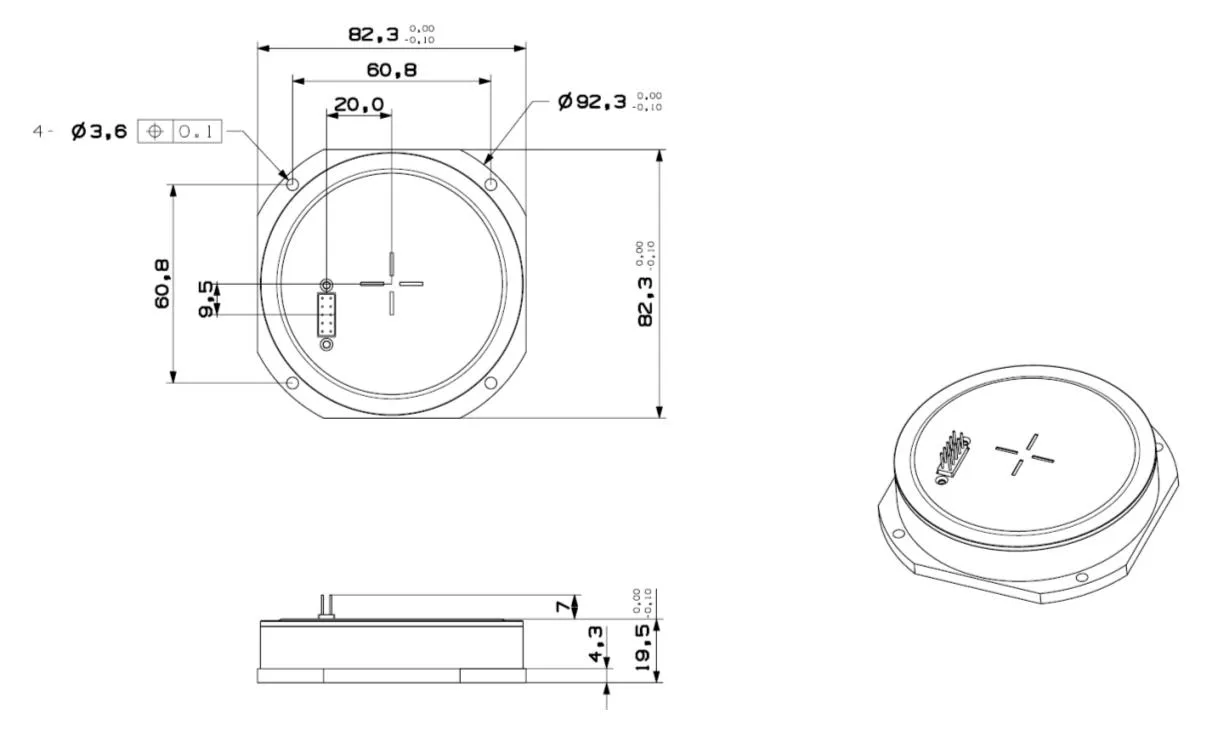

आयाम
82mm × 82mm × 19.5mm (प्लग को छोड़कर)
उच्च परिशुद्धता FOG माइक्रो-नैनो एकीकृत फाइबर ऑप्टिक जिरोस्कोप शून्य पूर्वाग्रह स्थिरता ≤0.8°/h 10s 1 उच्च परिशुद्धता FOG माइक्रो-नैनो एकीकृत फाइबर ऑप्टिक जिरोस्कोप शून्य पूर्वाग्रह स्थिरता ≤0.8°/h 10s 2

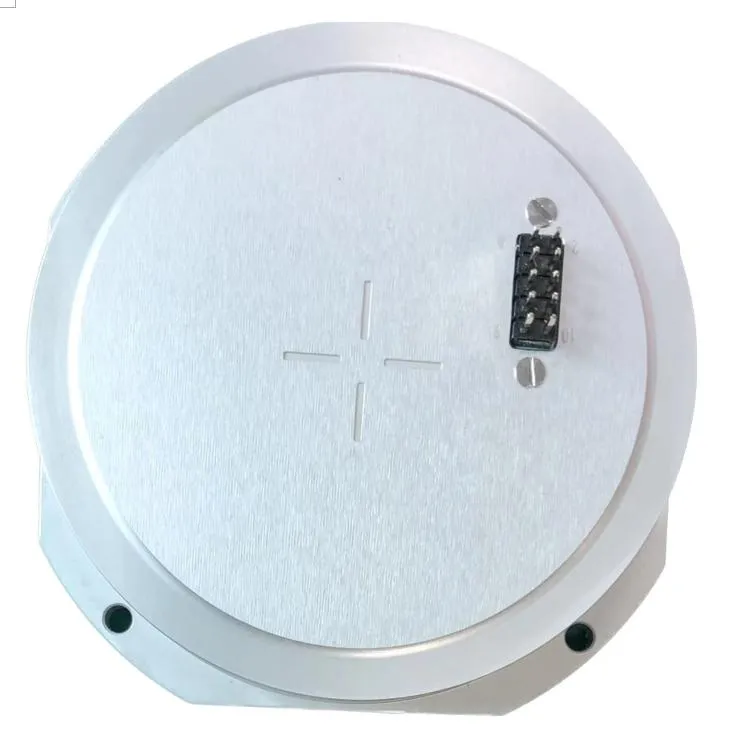

विद्युत इंटरफ़ेस
नहीं। परिभाषा टिप्पणी
1 5V बिजली की खपत 1W से कम है
2 12V
3 आउटपुट AGND के साथ विभेदक आउटपुट
4 -12V
5 AGND एनालॉग GND
6 GND
7 शून्य
8 GND पावर GND
9 TS TMP तापमान सेंसर सिग्नल
रूपांतरण संबंध: T=(TS-750)/10+25
इकाई mV में है, T सेल्सियस में तापमान है
उच्च परिशुद्धता FOG माइक्रो-नैनो एकीकृत फाइबर ऑप्टिक जिरोस्कोप शून्य पूर्वाग्रह स्थिरता ≤0.8°/h 10s 3 उच्च परिशुद्धता FOG माइक्रो-नैनो एकीकृत फाइबर ऑप्टिक जिरोस्कोप शून्य पूर्वाग्रह स्थिरता ≤0.8°/h 10s 4
