| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | F70 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | एल/सी, टी/टी |
उच्च प्रदर्शन फाइबर ऑप्टिकल gyro कम पूर्वाग्रह ऑप्टिकल gyro कीमत

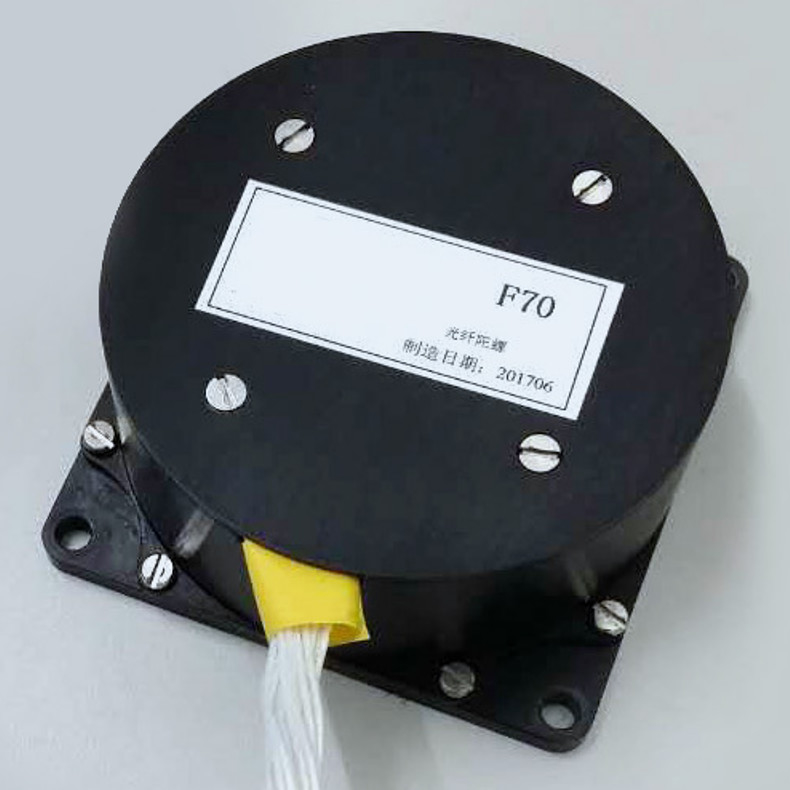

F70 इंटरफेरोमेट्रिक डिजिटल क्लोज-लूप सिंगल-एक्सिस फाइबर ऑप्टिक जाइरो है।यह उच्च बैंडविड्थ, कम सक्रियण समय, सदमे प्रतिरोध, कंपन प्रतिरोध और सस्ती लागत की विशेषता वाले पारंपरिक यांत्रिक जाइरो के लिए एकदम सही प्रतिस्थापन है।
F70 FOG एम्बेडेड डिजिटल सिग्नल प्रोसेसर को अपनाता है।एकीकृत अनुकूली फ़िल्टर पूर्वाग्रह स्थिरता और कोण यादृच्छिक चलने को 50% -70% तक कम कर देता है, तकनीक जो न केवल तापमान के प्रभाव को कम करती है बल्कि पूर्वाग्रह स्थिरता, कोण यादृच्छिक चलने, स्केल कारक रैखिकता और मजबूती में भी काफी सुधार करती है।असाधारण पूर्वाग्रह स्थिरता, कोण यादृच्छिक चलना और सदमे के प्रतिरोध इसे विभिन्न सैन्य और औद्योगिक अनुप्रयोगों के लिए आदर्श बनाते हैं।
F70एक कोणीय गति संवेदक है जो प्रकाश, तंत्र और इलेट्रिकिटी के साथ एकीकृत है।यह Sagnac प्रभाव और क्लोज लूप कंट्रोल टेस्ट तकनीक पर आधारित है।यह पूरी क्लोज लूप प्रक्रिया को साकार करते हुए दो ऑप्ससाइट ट्रांसमिशन लाइट द्वारा उत्पादित चरण अंतर द्वारा परीक्षण, प्रक्रियाओं और फीडबैक का परीक्षण करता है।
आइटम मुख्य रूप से ऑप्टिकल पथ इकाइयों, सर्किट इकाइयों और संरचनात्मक इकाई द्वारा रचित है।इसमें सरल संरचना है, कोई हिलता हुआ भाग नहीं है, कोई पहने हुए हिस्से नहीं हैं, तेज शुरुआत, छोटी मात्रा और इलेक्ट्रोमैकेनिकल जाइरो की तुलना में हल्का है।यह मिसाइल मार्गदर्शन और नियंत्रण, टैंक और लड़ाकू वाहन की स्थिति और लक्ष्य प्रणाली, जहाज के फोटोइलेक्ट्रिकल ट्रैकिंग सिस्टम में व्यापक रूप से इस्तेमाल किया जा सकता है
विशेषताएँ
● ऑल-फाइबर डिज़ाइन-लंबी उम्र, छोटे पैकेज का आकार, उच्च स्थिरता और हस्तक्षेप के लिए अधिक प्रतिरोध।
एकीकृत फाइबर पोलराइज़र - न्यूनतम सम्मिलन हानि और उच्च विलुप्त होने का अनुपात, तापमान और यांत्रिक झटके के साथ-साथ तीव्र कंपन के लिए अधिक प्रतिरोध प्रदान करता है।
विश्वसनीय कॉम्पैक्ट पैकेज - सभी प्रकार के वातावरण के लिए परिचालन रूप से मजबूत, नागरिक और सैन्य दोनों क्षेत्रों में व्यापक अनुप्रयोगों के लिए आदर्श।
QuichLaunch प्रौद्योगिकी-मिनियम सक्रियण समय जिसमें कोई बाहरी अंशांकन आवश्यक नहीं है।
इष्टतम तरंग दैर्ध्य - समान संरचना, आकार और लागत के साथ संवेदनशीलता में 50% तक सुधार करता है।
शोर अलगाव और संपीड़न - कोण यादृच्छिक चलने को काफी कम कर देता है।
● सेल्फ़ट्रैक तकनीक - जाइरो डायनेमिक रेंज में सुधार करती है
अनुप्रयोग
यूएवी/एयूवी/हेलीकॉप्टर सामरिक परमाणु हथियार वैमानिकी और अंतरिक्ष यात्री
एकीकृत नेविगेशन प्रणाली वाहन नेविगेशन . को स्थिर करने वाला जड़त्वीय मंच
| नहीं। | पैरामीटर | F70-400 | इकाई | टिप्पणियां | ||||||
| 1 | अधिकतम कोणीय दर | ±500 | °/से | |||||||
| 2 | पैमाने के कारक |
45000× (1 ± 10%) |
एसपी / डिग्री / एस | |||||||
| 3 | कमरे के तापमान में स्केल फैक्टर नॉनलाइनरिटी | 50 | पीपीएम | @25℃ |
||||||
| 4 | कमरे के तापमान में स्केल कारक दोहराव | 50 | पीपीएम | @25℃ | ||||||
| 5 |
स्केल फैक्टर रिपीटेबिलिटी फुल तापमान
|
150 | पीपीएम | -40 ℃ ~ + 70 ℃ | ||||||
| 6 | कमरे के तापमान में पूर्वाग्रह स्थिरता | 0.15 |
10s 1σ,°/घंटा |
@25℃ | ||||||
| 7 | कमरे के तापमान में पूर्वाग्रह दोहराव | 0.15 | 1σ,°/घंटा | पक्षपात | ||||||
| 8 | ट्यूल तापमान में पूर्वाग्रह दोहराव | 0.35 | 1σ,°/घंटा | -40 ℃ ~ + 70 ℃ | ||||||
| 9 | सक्रियण समय | 0 | मिनट | |||||||
| 10 | कंपन के दौरान/कंपन से पहले/कंपन के बाद पूर्वाग्रह मान | 0.5 | °/घंटा | |||||||
| 1 1 | कंपन से पहले/बाद में पूर्वाग्रह मान) | 0.5 | °/घंटा | |||||||
| 12 | चुंबकीय संवेदनशीलता | 0.3 | °/एच/जी एस | वैकल्पिक | ||||||
| 13 | कंपन |
20 हर्ट्ज (2000 हर्ट्ज)
|
हर्ट्ज / 10 मिनट | |||||||
| एक्स | यू | जेड | ||||||||
|
कंपन स्पेक्ट्रम |
||||||||||
| 14 | प्रभाव | 15 ग्राम (3 बार) | हाफ साइन वेव/11ms | |||||||
| ±X | ±Y | ±जेड | ||||||||
पर्यावरण की आवश्यकता
| बिजली की आपूर्ति | +5वी | -5वी |
| वोल्टेज का उतार-चढ़ाव | 4.75 वी ~ 5.25 वी | -4.75 वी ~ -5.25 वी |
| रेटेड तरंग वोल्टेज | 20mV | 20mV |
| बिजली की खपत | 1.5ए | 0.6ए |
आयाम
