| मॉडल संख्या: | एफसीएम250बी/260बी |
| एमओक्यू: | 1 |
| कीमत: | 300$ |
| आपूर्ति करने की क्षमता: | 1000/माह |

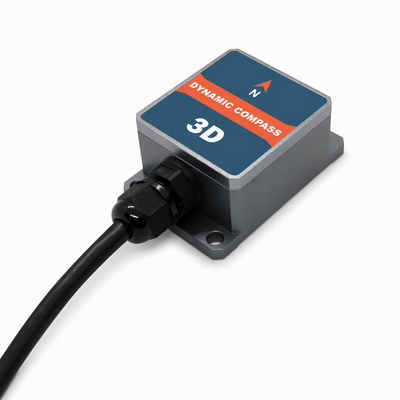

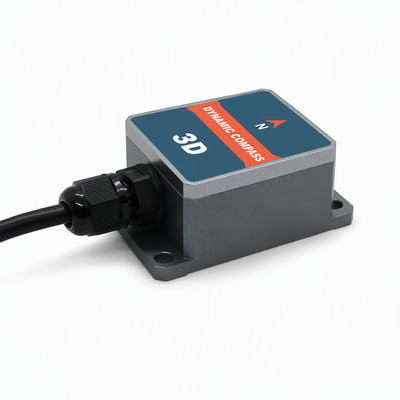

FCM250B/260B एक कम लागत वाला त्रि-आयामी इलेक्ट्रॉनिक कंपास है जो उन्नत कैलिब्रेशन के माध्यम से चुंबकीय क्षेत्र हस्तक्षेप को समाप्त करने के लिए हार्ड और सॉफ्ट चुंबकीय कैलिब्रेशन एल्गोरिदम का उपयोग करता है। यह कंपास एक तीन-अक्ष फ्लक्सगेट सेंसर को एकीकृत करता है और एक केंद्रीय प्रोसेसर के माध्यम से वास्तविक समय में हेडिंग की गणना करता है, जबकि एक तीन-अक्ष एक्सेलेरोमीटर अत्यधिक कोणों पर भी उच्च सटीकता सुनिश्चित करते हुए ±85° तक के झुकाव कोणों के लिए हेडिंग क्षतिपूर्ति प्रदान करता है।
उच्च-सटीकता MCU नियंत्रण और कई आउटपुट विकल्पों की विशेषता वाला, इलेक्ट्रॉनिक कंपास RS232/RS485/TTL सहित मानक इंटरफेस प्रदान करता है, जिसमें अनुरोध पर कस्टम संचार इंटरफेस उपलब्ध हैं।
अपने कॉम्पैक्ट आकार, कम बिजली की खपत और मजबूत निर्माण के साथ, FCM250B/260B स्थिर एंटेना, वाहनों और सिस्टम एकीकरण अनुप्रयोगों के लिए उपयुक्त है। इसका उच्च शॉक प्रतिरोध और विश्वसनीयता अत्यंत कठोर वातावरण में संचालन को सक्षम बनाती है, जिससे यह सटीक माप एकीकृत नियंत्रण प्रणालियों के लिए आदर्श बन जाता है।
| पैरामीटर | मान |
|---|---|
| हेडिंग सटीकता | 0.8° |
| रिज़ॉल्यूशन | 0.1° |
| पिच सटीकता | 0.1°<15° (माप सीमा) 0.2°<30° (माप सीमा) 0.3°<60° (माप सीमा) |
| पिच सीमा | ±85° |
| रोलिंग सटीकता | 0.1°<15° (माप सीमा) 0.2°<30° (माप सीमा) 0.3°<60° (माप सीमा) |
| रोल सीमा | ±85° |
| रिज़ॉल्यूशन | 0.1° |
| झुकाव क्षतिपूर्ति कोण सीमा | <40° |
| हार्ड आयरन कैलिब्रेशन | हाँ |
| सॉफ्ट आयरन कैलिब्रेशन | हाँ |
| चुंबकीय क्षेत्र हस्तक्षेप कैलिब्रेशन विधि | एक गोल क्षैतिज रूप से घुमाएँ (2डी कैलिब्रेशन) |
| PCBA आकार | L33×W27×H9mm |
| RS232/RS485/TTL | PCBA: 4PIN 30cm टर्मिनल केबल |
| स्टार्ट विलंब | <50mS |
| आउटपुट दर | 20Hz/s |
| बाउड दर | 2400 से 19200baud |
| आउटपुट प्रारूप | बाइनरी उच्च-प्रदर्शन प्रोटोकॉल |
| आपूर्ति वोल्टेज | (डिफ़ॉल्ट) DC+5V (वैकल्पिक) DC 9~36V |
| वर्तमान (अधिकतम) | 45mA |
| आदर्श मोड | 35mA |
| स्लीप मोड | TBD |
| संचालन सीमा | -40°C~+85°C |
| भंडारण तापमान | -40°C~+85°C |
| एंटी-वाइब्रेशन प्रदर्शन | 2500g |
| EMC | EN61000 और GBT17626 के अनुसार |
| MTBF | ≥98000 घंटे/समय |
| इन्सुलेशन प्रतिरोध | ≥100MΩ |
| प्रभाव प्रतिरोध | 100g@11ms, तीन दिशा (आधा साइनसोइड) |
| एंटी-वाइब्रेशन | 10grms\10~1000Hz |
| वजन | PCBA: ≤25g (केबल को छोड़कर) |
