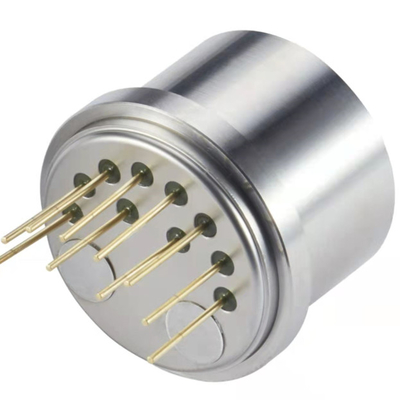

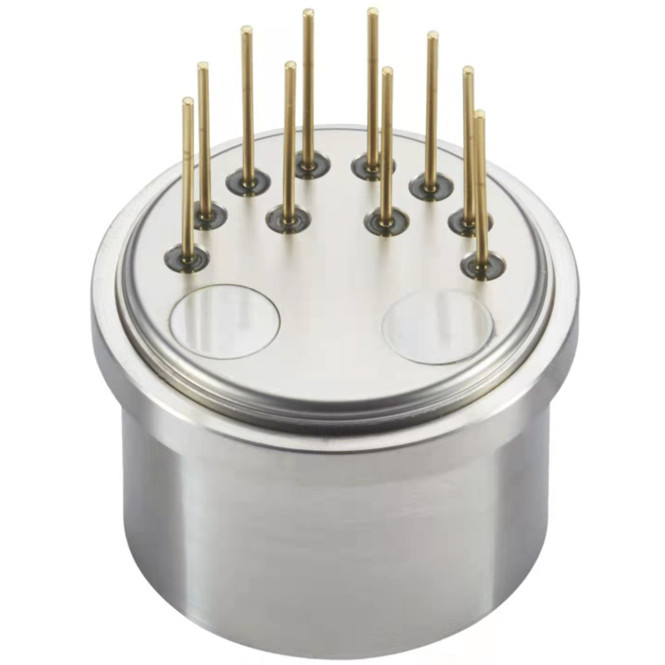

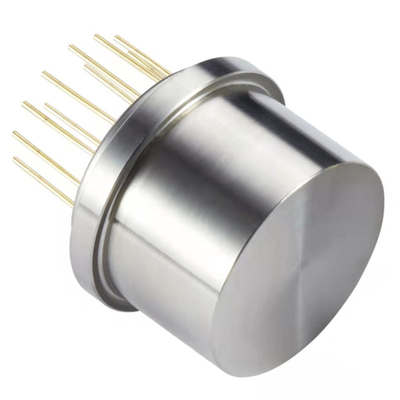

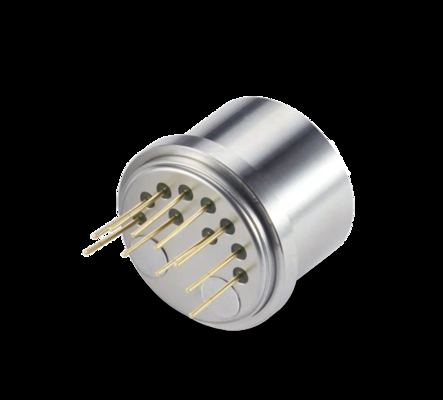

एकल अक्ष क्वार्ट्ज त्वरक मीटर कंपन सेंसर हनीवेल Q-फ्लेक्स QA-750 प्रतिस्थापन

एकल अक्ष क्वार्ट्ज त्वरक मीटर कंपन सेंसर हनीवेल Q-फ्लेक्स QA-750 प्रतिस्थापन

• उत्पाद का वर्णन

ACC3 श्रृंखला कंपन त्वरण सेंसरयह एक कॉम्पैक्ट, उच्च परिशुद्धता, व्यापक रेंज त्वरणमापक है जो स्थिर और गतिशील दोनों माप के लिए डिज़ाइन किया गया है। यह उत्कृष्ट दीर्घकालिक स्थिरता, दोहराव, तेजी से स्टार्ट-अप प्रदर्शन प्रदान करता है,पर्यावरण अनुकूलन क्षमता, और उच्च विश्वसनीयता। यह एक मानक कंपन या झुकाव सेंसर के रूप में भी प्रभावी ढंग से कार्य करता है।ACC3 श्रृंखला एक रैखिक वर्तमान आउटपुट प्रदान करता है जो लागू बल या त्वरण के अनुरूप हैउपयोगकर्ता उच्च परिशुद्धता के परिणाम प्राप्त करने के लिए एक उपयुक्त नमूनाकरण प्रतिरोध की गणना और चयन कर सकते हैं।सेंसर पूर्वाग्रह और पैमाने कारक के मुआवजे का समर्थन करने के लिए एक तापमान सेंसर एकीकृत करता है, विशिष्ट उपयोगकर्ता आवश्यकताओं के अनुसार परिवेश तापमान के प्रभाव को कम से कम करना।

• तकनीकी पैरामीटर




  सीरियल नंबर	पैरामीटर	ACC3-01	ACC3-02	ACC3-03
  1	रेंज	± 60 ग्राम	± 60 ग्राम	± 70 ग्राम /±100 ग्राम
  2	सीमा	5μg	5μg	5μg
  3	पूर्वाग्रह K0/K1	≤ ± 5 मिलीग्राम	≤ ± 5 मिलीग्राम	≤ ± 5 मिलीग्राम
  4	स्केल कारक K1	1.0±0.2 mA/g	1.0±0.2 mA/g	0.6±0.2mA/g
  5	वर्ग II का गैर-रैखिक गुणांक K2	≤±20μg/g2	≤±30μg/g2	≤±20μg/g2
  6	0 ग्राम 4-घंटे की अल्पकालिक स्थिरता	≤10 μg	≤20 μg	≤20 μg
  7	1 ग्राम 4 घंटे की अल्पकालिक स्थिरता	≤10 पीपीएम	≤20 पीपीएम	≤20 पीपीएम
  8	पूर्वाग्रह व्यापक दोहराव σK0 (1σ, 1 महीना)	≤15 μg	≤ 50 μg	≤ 50 μg
  9	स्केल फैक्टर व्यापक दोहराव σ K1/K1 (1σ, 1 माह)	≤15 पीपीएम	≤ 50 पीपीएम	≤ 50 पीपीएम
  10	गैर-रैखिक गुणांक व्यापक दोहराव K2/K1 (1σ, 1 महीना)	≤±20 μg/g2	≤±30 μg/g2	≤±30 μg/g2
  11	पूर्वाग्रह तापमान गुणांक (पूर्ण तापमान औसत))	≤±15 μg /°C	≤±50 μg /°C	≤±50 μg /°C
  12	स्केल कारक तापमान गुणांक (तापमान पर औसत)	≤±15 पीपीएम /°C	≤±80 पीपीएम /°C	≤±50 पीपीएम /°C
  13	शोर (840 Ω नमूनाकरण प्रतिरोध)	≤5mv	≤8.4mv	≤8.4mv
  14	प्राकृतिक आवृत्ति	350 से 800 हर्ट्ज	350 से 800 हर्ट्ज	350 से 800 हर्ट्ज
  15	बैंडविड्थ	800 से 2500 हर्ट्ज	800 से 2500 हर्ट्ज	800 से 2500 हर्ट्ज
  16	यादृच्छिक कंपन	10g ((20-2000Hz)	10g ((20-2000Hz)	10g ((20-2000Hz)
  17	प्रभाव	150 ग्राम,4.5ms,1/2sin	150 ग्राम,4.5ms,1/2sin	150 ग्राम,4.5ms,1/2sin
  18	परिचालन तापमान सीमा	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	भंडारण तापमान सीमा	-60~+120°C	-60~+120°C	60~+120°C
  20	विद्युत आपूर्ति	±12~±15V	±12~±15V	±12~±15V
  21	चालू खपत	≤±20mA	≤±20mA	≤±20mA
  22	तापमान सेंसर	उपयोगकर्ता द्वारा अनुकूलित	उपयोगकर्ता द्वारा अनुकूलित	उपयोगकर्ता द्वारा अनुकूलित
  23	आकार	Ф18.2X23 मिमी	Ф18.2X23 मिमी	Ф18.2X23 मिमी
  24	वजन	≤ 30 ग्राम	≤ 30 ग्राम	≤ 30 ग्राम




  आयाम चित्र
