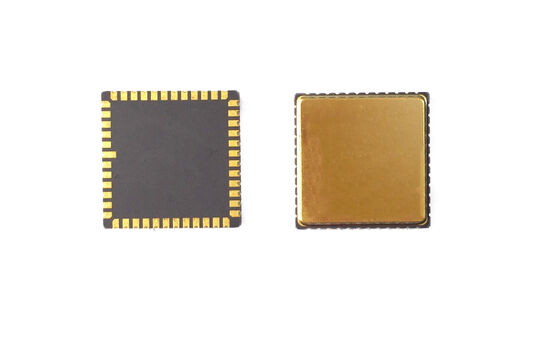

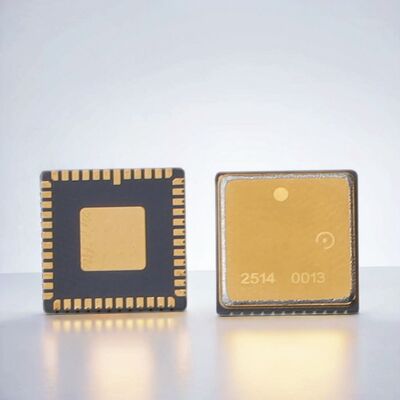

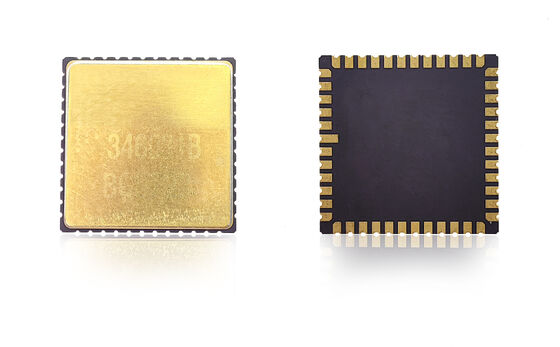

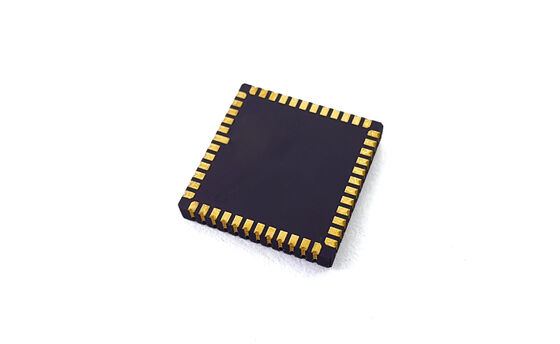

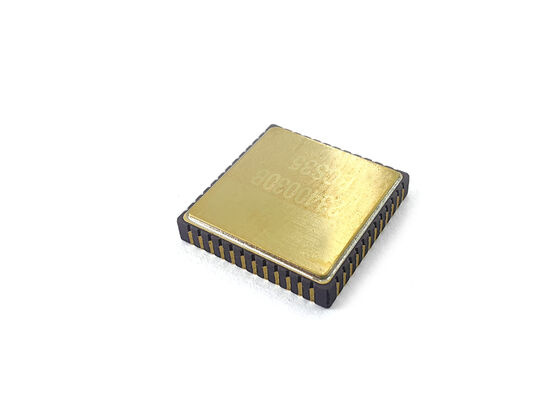

MGZ318HC-A1 यूएवी फ्लाइट कंट्रोल सिस्टम के लिए एमईएमएस कोणीय दर सेंसर चिप

MGZ318HC-A1 यूएवी फ्लाइट कंट्रोल सिस्टम के लिए एमईएमएस कोणीय दर सेंसर चिप

ब्रांड नाम: Firepower
मॉडल संख्या: MGZ318HC-A1
एमओक्यू: 1
कीमत: बातचीत योग्य
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 500/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
मापने की सीमा:
400
पैकेजिंग विवरण:
स्पंज + बॉक्स
आपूर्ति की क्षमता:
500/महीना
प्रमुखता देना:

एमईएमएस कोणीय दर सेंसर चिप

,

यूएवी उड़ान नियंत्रण जायरो

,

फाइबर ऑप्टिक जायरो सेंसर

उत्पाद वर्णन
यूएवी उड़ान नियंत्रण प्रणाली के लिए एमजीजेड 318 एचसी-ए 1 एमईएमएस कोणीय दर सेंसर चिप
उत्पाद का अवलोकन
हमारे एमईएमएस gyroscope चिप उच्च प्रदर्शन आईएमयू और आईएनएस अनुप्रयोगों के लिए अनुकूलित है।यह नेविगेशन और नियंत्रण प्रणालियों के लिए सटीक और स्थिर डेटा प्रदान करता हैकॉम्पैक्ट आकार और लचीले इंटरफेस इसे विभिन्न प्लेटफार्मों में एकीकृत करना आसान बनाते हैं।
पीसीबी डिजाइन दिशानिर्देश
  • पिन वीसीपी, वीआरईएफ, वीबीयूएफ और वीआरईजी के लिए अलग करने वाले कैपेसिटर को पिन के जितना संभव हो उतना करीब रखा जाना चाहिए
  • निशान के समकक्ष प्रतिरोध को कम से कम करें
  • वीआरईएफ, वीबीयूएफ और वीआरईजी के लिए अनकपलिंग कैपेसिटर के अन्य छोरों को निकटतम एवीएसएस_एलएन से कनेक्ट करें और फिर चुंबकीय मोती के माध्यम से संकेत जमीन के लिए
  • वीसीसी और वीआईओ के लिए अलग करने वाले संधारित्रों को संबंधित पिन के निकट रखें
  • वीसीसी के सामान्य कामकाज के लिए लगभग 35 एमए धारा की आवश्यकता होती है - वोल्टेज स्थिरता के लिए व्यापक पीसीबी निशान का उपयोग करें
  • चिकनी विधानसभा के लिए पैकेज के तहत रूटिंग से बचें
  • तनाव एकाग्रता क्षेत्रों से बचने के लिए घटकों का पता लगाएं
  • बड़े गर्मी अपव्यय तत्वों और बाहरी यांत्रिक संपर्क, बाहर निकालना और खींचने के साथ क्षेत्रों से बचें
  • उन स्थानों से बचें जहां स्थापना के दौरान पोजिशनिंग शिकंजा विकृत होने की प्रवृत्ति है
MEMS gyroscope chip PCB design and layout diagram
तकनीकी विनिर्देश
प्रदर्शन इकाई MGZ318HC-A1
रेंज डिग्री/सेकंड 400
बैंडविड्थ @3DB (अनुकूलित) हर्ज 200
आउटपुट सटीकता (डिजिटल एसपीआई) बिट्स 24
आउटपुट दर (ओडीआर) (अनुकूलित) हर्ज 12K
देरी (अनुकूलित) एमएस <1.5
पूर्वाग्रह स्थिरता deg/hr ((1σ) <0.1
पूर्वाग्रह स्थिरता (1σ 10s) deg/hr ((1σ) <1
तापमान पर पूर्वाग्रह त्रुटि (1σ) deg/hr ((1σ) <10
25°C पर स्केल फैक्टर lsb/deg/s 16000
स्केल फैक्टर दोहराव (1σ) ppm ((1σ) <20 पीपीएम
स्केल कारक बनाम तापमान (1σ) ppm ((1σ) < 150 पीपीएम
स्केल कारक गैर-रैखिकता (1σ) पीपीएम < 150 पीपीएम
कोणीय यादृच्छिक चलना (एआरडब्ल्यू) °/√h <0.05
शोर (पीक से पीक) डिग्री/सेकंड <0.35
जी-मूल्य संवेदनशीलता °/घंटा/ग्राम <1
पावर-ऑन समय (मान्य डेटा) s 750 मीटर
सेंसर प्रतिध्वनित आवृत्ति hz 10.5k-13.5k
पर्यावरण विनिर्देश
प्रभाव (शक्ति चालू):500 ग्राम, 1 मिनट
प्रभाव प्रतिरोध (बिजली बंद):10000 ग्राम, 10 मिनट
कंपन (शक्ति चालू):18g rms (20Hz से 2kHz)
कार्य तापमानः-40°C से +85°C
भंडारण तापमानः-55°C से +125°C
आपूर्ति वोल्टेजः5±0.25V
चालू खपतः45 एमए
स्थापना के निर्देश

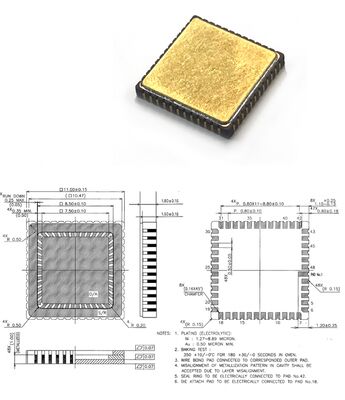

MEMS gyroscope chip installation and mounting diagram
