| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | MGZ318HC-A1 |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 500/महीना |

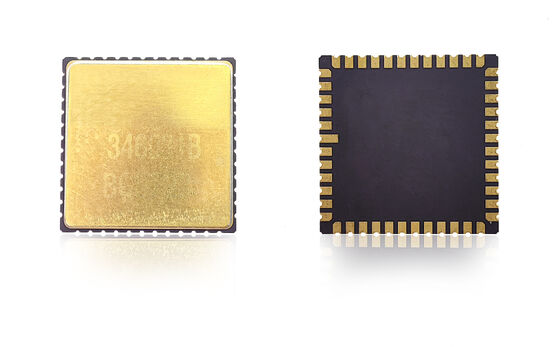

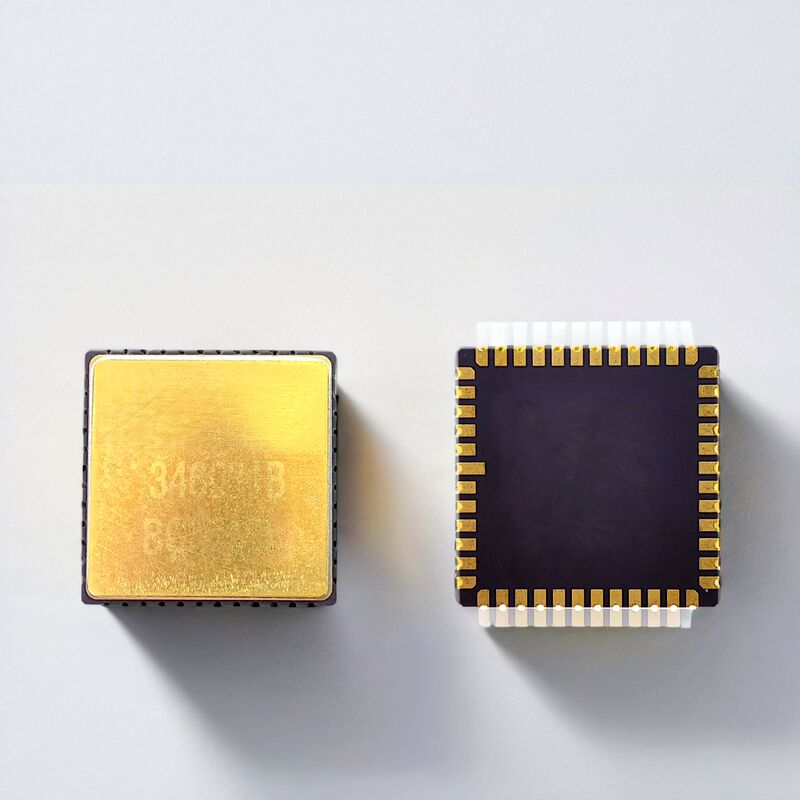

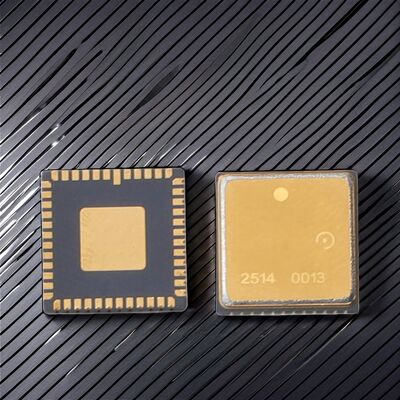

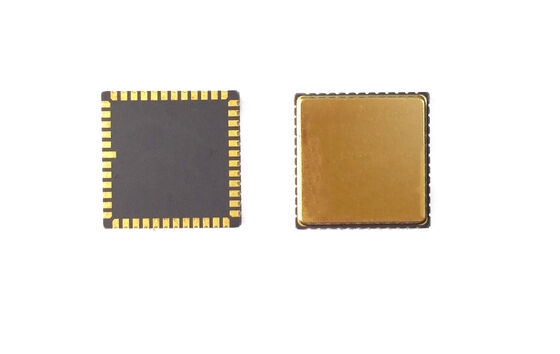

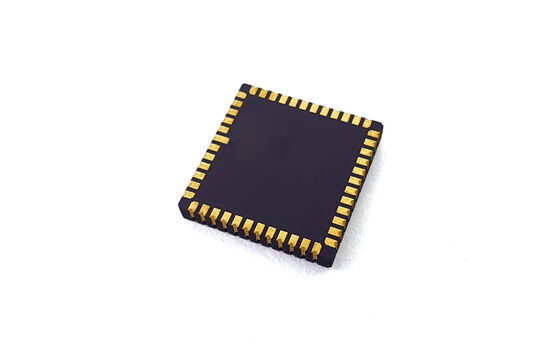

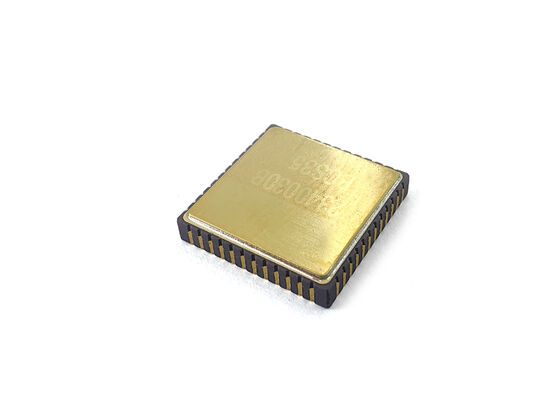

यह उच्च प्रदर्शन MEMS gyroscope चिप नेविगेशन और नियंत्रण प्रणालियों के लिए सटीक और स्थिर कोणीय दर माप प्रदान करता है।और उत्कृष्ट पर्यावरण अनुकूलन क्षमता, यह यूएवी उड़ान नियंत्रण, जड़ता नेविगेशन और औद्योगिक स्वचालन के लिए आदर्श है।
पिन वीसीपी, वीआरईएफ, वीबीयूएफ और वीआरईजी के लिए डिस्कॉप्टिंग कैपेसिटर को पिन के जितना संभव हो उतना करीब रखा जाना चाहिए और निशानों के समकक्ष प्रतिरोध को कम से कम किया जाना चाहिए।वीआरईएफ के लिए अनकपलिंग कैपेसिटर के अन्य छोरवीसीसी, वीबीयूएफ और वीआरईजी को निकटतम एवीएसएस _ एलएन से जोड़ा जाता है और फिर चुंबकीय बीड के माध्यम से सिग्नल ग्राउंड करने के लिए। वीसीसी और वीआईओ के लिए डिकोप्लिंग कैपेसिटर भी संबंधित पिन के करीब रखे जाते हैं।जब वीसीसी सामान्य संचालन में हो, कुल वर्तमान लगभग 35 एमए होगा, जो वोल्टेज स्थिरता सुनिश्चित करने के लिए एक व्यापक पीसीबी निशान की आवश्यकता है। डिवाइस की चिकनी विधानसभा के लिए, पैकेज के नीचे रूटिंग से बचने की कोशिश करें।तनाव की एकाग्रता वाले क्षेत्रों से बचने के लिए घटकों का पता लगाएंबड़े हीट डिस्पैसिफिकेशन तत्वों और बाहरी यांत्रिक संपर्क, एक्सट्रूज़न और खींचने वाले क्षेत्रों से बचना आवश्यक है।साथ ही उन क्षेत्रों में जहां पोजिशनिंग शिकंजा समग्र स्थापना के दौरान विकृत होने के लिए प्रवण हैं.
| प्रदर्शन | इकाई | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 |
|---|---|---|---|---|---|---|---|
| रेंज | डिग्री/सेकंड | 400 | 400 | 400 | 400 | 400 | 100 |
| बैंडविड्थ @3DB अनुकूलित) | हर्ज | 90 | 180 | 200 | 200 | 300 | 50 |
| आउटपुट सटीकता ((डिजिटल एसपीआई) | बिट्स | 24 | 24 | 24 | 24 | 24 | 24 |
| आउटपुट दर (ओडीआर) (अनुकूलित) | हर्ज | 12K | 12K | 12K | 12K | 12K | 12K |
| देरी (अनुकूलित) | एमएस | <3 | <1.5 | <1.5 | <1.5 | <1 | <6 |
| पूर्वाग्रह स्थिरता | डिग्री/घंटा ((1o) | <0.05 | <0.05 | <0.1 | <0.5 | <0.1 | <0.02 |
| पूर्वाग्रह स्थिरता (1σ 10s) | डिग्री/घंटा ((1o) | <0.5 | <0.5 | <1 | <5 | <1 | <0.1 |
| तापमान पर पूर्वाग्रह त्रुटि (1σ) | डिग्री/घंटा ((1o) | <5 | <5 | <10 | <30 | 10 | 5 |
| 25°C पर स्केल फैक्टर | lsb/deg/s | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
| स्केल फैक्टर दोहराव (1σ) | पीपीएम ((१०) | <20 पीपीएम | <20 पीपीएम | <20 पीपीएम | <20 पीपीएम | <100 पीपीएम | <100 पीपीएम |
| स्केल कारक बनाम तापमान (1σ) | पीपीएम ((१०) | 100 पीपीएम | 100 पीपीएम | < 150 पीपीएम | < 150 पीपीएम | < 300 पीपीएम | < 300 पीपीएम |
| स्केल कारक गैर-रैखिकता (1σ) | पीपीएम | 100 पीपीएम | 100 पीपीएम | < 150 पीपीएम | < 150 पीपीएम | < 300 पीपीएम | < 300 पीपीएम |
| कोणीय यादृच्छिक चलना (ARW) | °/√h | <0.025 | <0.025 | <0.05 | <0.25 | <0.05 | <0.005 |
| शोर ((पीक से पीक तक) | डिग्री/सेकंड | <0.15 | <0.3 | <0.35 | <0.4 | <0.25 | <0.015 |
| GValue संवेदनशीलता | °/घंटा/ग्राम | <1 | <1 | <1 | <3 | <1 | <1 |
| पावर-ऑन समय (मान्य डेटा) | s | 750 मीटर | |||||
| सेंसर प्रतिध्वनित आवृत्ति | hz | 10.5k-13.5k | |||||
| पर्यावरणीय उपयुक्तता | |||||||
| प्रभाव (शक्ति चालू) | 500 ग्राम, 1 मिनट | ||||||
| प्रभाव प्रतिरोध (बिजली बंद) | 10000 ग्राम, 10 मिनट | ||||||
| कंपन (शक्ति चालू) | 18g rms (20Hz से 2kHz) | ||||||
| कार्य तापमान | -40°C----+85°C | ||||||
| भंडारण तापमान | -55oC----+125oC | ||||||
| आपूर्ति वोल्टेज | 5±0.25V | ||||||
| चालू खपत | ४५ मा | ||||||
