| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | 16488एचबी |
| एमओक्यू: | 1 |
| कीमत: | 600$ |
| भुगतान की शर्तें: | डी/ए, टी/टी |
| आपूर्ति करने की क्षमता: | 500/महीना |

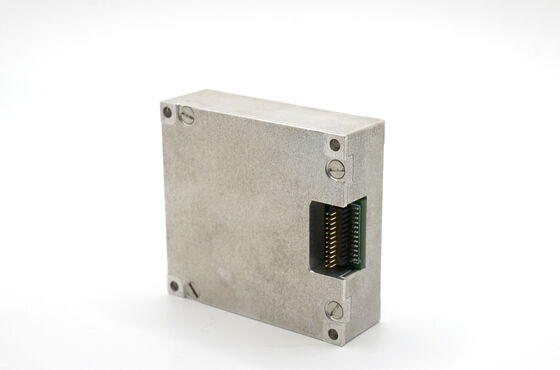

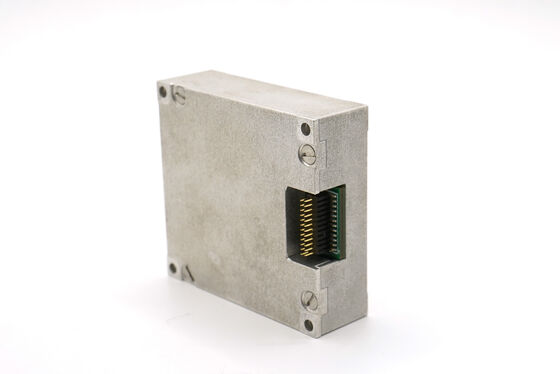

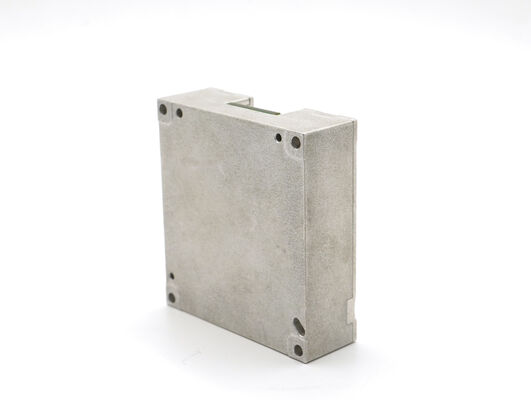

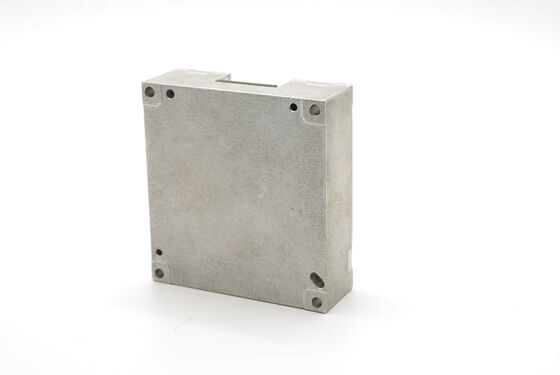

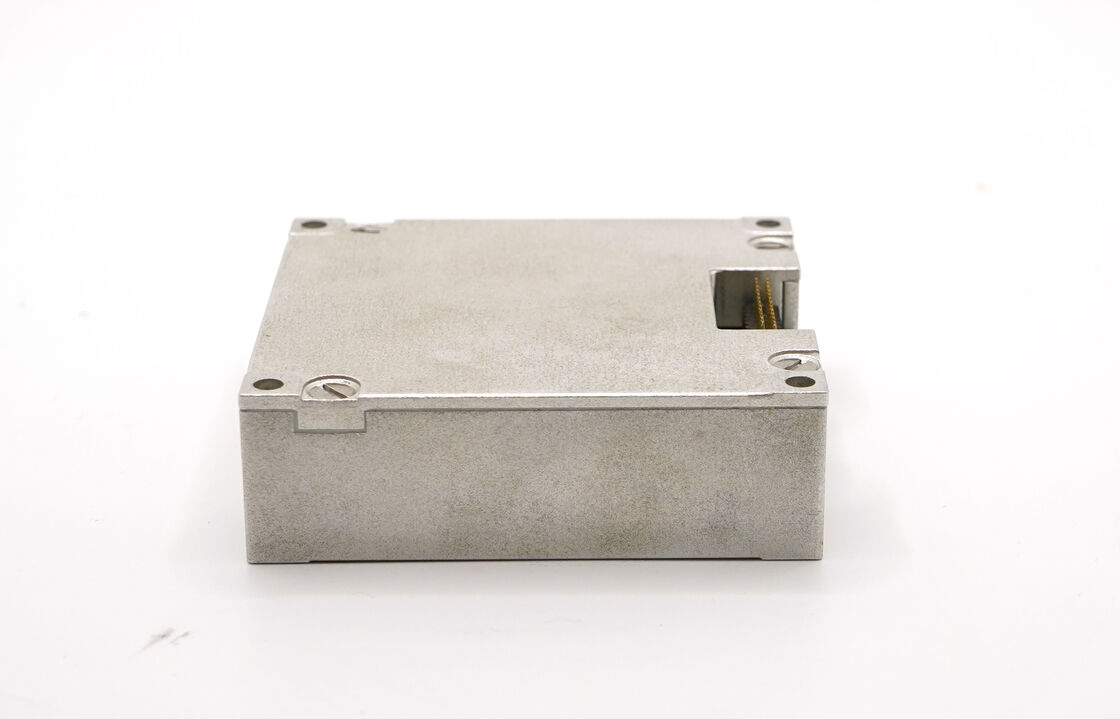

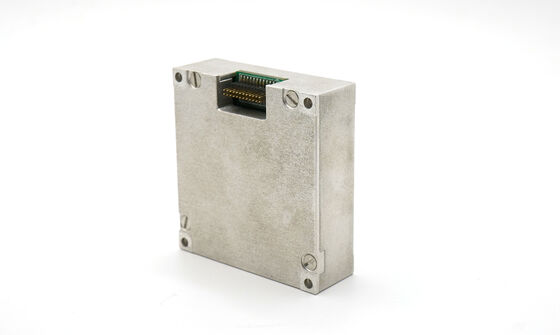

16488HB एक माइक्रो-मैकेनिकल तकनीक (MEMS) पर आधारित इनर्टियल मापन इकाई (IMU) है, जिसमें अंतर्निहित उच्च-प्रदर्शन MEMS जायरोस्कोप और MEMS एक्सेलेरोमीटर है, जो 3 कोणीय वेग और 3 त्वरण आउटपुट करता है।
16488HB में उच्च विश्वसनीयता और मजबूत पर्यावरणीय अनुकूलन क्षमता है। विभिन्न सॉफ्टवेयरों का मिलान करके, उत्पाद का व्यापक रूप से मानव रहित गति वाहक, मोबाइल संचार, मानचित्रण और अन्य क्षेत्रों में उपयोग किया जा सकता है।
1) तीन-अक्ष डिजिटल जायरोस्कोप:
A) ± 2000º/s गतिशील मापन सीमा;
B) शून्य पूर्वाग्रह स्थिरता: 3 °/H (GJB, 10S, Z-अक्ष), 0.8 °/H (ALLAN, Z-अक्ष);
2) त्रिअक्षीय डिजिटल एक्सेलेरोमीटर:
A) ± 200g गतिशील मापन सीमा;
B) शून्य पूर्वाग्रह स्थिरता: 0.4mg (GJB, 10S), 0.06mg (ALLAN);
3) त्रिअक्षीय डिजिटल मैग्नेटोमीटर: 2.5g auss
4) डिजिटल बैरोमीटर: 300mbar ~ 1100mbar
5) उच्च विश्वसनीयता: MTBF 20000h;
6) पूर्ण तापमान सीमा (-40 °C ~ + 80 °C) के भीतर सटीकता की गारंटी:
अंतर्निहित उच्च-प्रदर्शन तापमान अंशांकन और क्षतिपूर्ति एल्गोरिथम;
7) मजबूत कंपन (6.06 G, 20 ~ 2000 Hz) के तहत संचालन के लिए उपयुक्त;
8) बड़े प्रभाव की स्थिति (1000 G, 0.5ms) के तहत काम करने के लिए उपयुक्त;
▶ मानव रहित गति वाहक ▶ गति में संचार
▶ सर्वेक्षण और मानचित्रण ▶ स्थिर मंच
16488HB उत्पाद सूचकांक
|
पैरामीटर |
परीक्षण की स्थितियाँ |
न्यूनतम मान |
विशिष्ट मान |
अधिकतम मान |
इकाई |
|
|
जायरोस्कोप |
गतिशील मापन सीमा |
|
|
500 |
2000 |
°/s |
|
शून्य पूर्वाग्रह स्थिरता |
एलन विचरण, Z-अक्ष |
|
0.8 |
|
°/h |
|
|
एलन विचरण, X और Y अक्ष |
|
1.6 |
|
°/h |
||
|
10 सेकंड औसत (-40 °C ~ + 70 °C, स्थिर तापमान), |
|
3 |
|
°/h |
||
|
10 सेकंड औसत (-40 °C ~ + 70 °C, स्थिर तापमान), |
|
6 |
|
°/h |
||
|
शून्य पूर्वाग्रह |
शून्य-पूर्वाग्रह सीमा, Z-अक्ष |
|
±0.07 |
|
°/s |
|
|
शून्य-पूर्वाग्रह सीमा, X-अक्ष और Y-अक्ष |
|
±0.2 |
|
°/s |
||
|
पूर्ण तापमान सीमा में शून्य-पूर्वाग्रह परिवर्तन, Z-अक्ष ① |
|
±0.02 |
|
°/s |
||
|
तापमान पर शून्य पूर्वाग्रह परिवर्तन, X और Y |
|
±0.06 |
|
°/s |
||
|
लगातार प्रारंभ दोहराव, Z-अक्ष |
|
0.002 |
|
|
||
|
लगातार प्रारंभ दोहराव, X-अक्ष और Y-अक्ष |
|
0.006 |
|
|
||
|
दिन-प्रतिदिन प्रारंभ दोहराव, Z-अक्ष |
|
0.003 |
|
/s |
||
|
दिन-प्रतिदिन प्रारंभ दोहराव, X-अक्ष और Y-अक्ष |
|
0.009 |
|
°/s |
||
|
पूर्वाग्रह पर रैखिक त्वरण का प्रभाव |
|
0.002 |
|
°/s/g |
||
|
शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और बाद में परिवर्तन ② |
|
0.002 |
|
°/s/g |
||
|
शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और उसके दौरान परिवर्तन ② |
|
0.002 |
|
°/s/g |
||
|
स्केल फैक्टर |
स्केल फैक्टर सटीकता, Z-अक्ष |
|
0.3 |
|
% |
|
|
स्केल फैक्टर सटीकता, X और Y अक्ष |
|
0.6 |
|
% |
||
|
स्केल फैक्टर गैर-रैखिकता, Z-अक्ष |
|
0.01 |
|
%FS |
||
|
स्केल फैक्टर गैर-रैखिकता, X और Y अक्ष |
|
0.02 |
|
%FS |
||
|
कोणीय यादृच्छिक वॉक |
|
|
0.15 |
|
°/ √hr |
|
|
शोर घनत्व |
|
|
0.001 |
|
°/s/ √Hz |
|
|
रिज़ॉल्यूशन |
|
|
3.052×10-7 |
|
/s/LSB |
|
|
बैंडविड्थ |
|
|
200 |
|
Hz |
|
|
एक्सेलेरोमीटर |
गतिशील मापन सीमा |
|
|
16 |
200 |
g |
|
शून्य पूर्वाग्रह स्थिरता |
एलन विचरण |
|
0.06 |
|
mg |
|
|
10 सेकंड औसत (-40 °C ~ + 70 °C, स्थिर तापमान) |
|
0.4 |
|
mg |
||
|
शून्य पूर्वाग्रह |
शून्य पूर्वाग्रह सीमा |
|
2 |
|
mg |
|
|
पूरी तापमान सीमा के भीतर शून्य पूर्वाग्रह का परिवर्तन, शिखर-से-शिखर मान ① |
|
4 |
|
mg |
||
|
लगातार प्रारंभों की दोहराव |
|
0.5 |
|
mg |
||
|
दैनिक आधार पर प्रारंभ की दोहराव |
|
0.8 |
|
mg |
||
|
शून्य-पूर्वाग्रह तापमान गुणांक |
|
0.05 |
0.1 |
mg/℃ |
||
|
पैरामीटर |
परीक्षण की स्थितियाँ |
न्यूनतम मान |
विशिष्ट मान |
अधिकतम मान |
इकाई |
|
|
|
स्केल फैक्टर |
स्केल फैक्टर सटीकता |
|
0.5 |
|
% |
|
स्केल फैक्टर गैर-रैखिकता |
|
0.1 |
|
%FS |
||
|
गति यादृच्छिक वॉक |
|
|
0.029 |
|
m/s/ √hr |
|
|
शोर घनत्व |
|
|
0.025 |
|
mg/ √Hz |
|
|
रिज़ॉल्यूशन |
|
|
1.221×10-8 |
|
g/LSB |
|
|
बैंडविड्थ |
|
|
200 |
|
Hz |
|
|
मैग्नेटोमीटर |
चुंबकीय क्षेत्र सीमा |
Brg,xy |
|
±13 |
|
गॉस |
|
Brg,z |
|
±25 |
|
गॉस |
||
|
रिज़ॉल्यूशन |
|
|
0.3 |
|
μT |
|
|
हेडिंग सटीकता |
30 μT क्षैतिज भू-चुंबकीय घटक, 25 °C |
|
±2.5 |
|
डिग्री |
|
|
गतिशील मापन सीमा |
|
|
2.5 |
|
गॉस |
|
|
शून्य पूर्वाग्रह |
गैर-चुंबकीय वातावरण |
|
15 |
|
mgausS |
|
|
बैरोमीटर |
गतिशील मापन सीमा |
|
300 |
|
1100 |
mbar |
|
शून्य पूर्वाग्रह |
|
|
4.5 |
|
mbar |
|
|
संचार इंटरफ़ेस |
1-वे SPI |
बाउड दर |
|
|
15 |
MHz |
|
1-वे CAN |
बाउड दर |
|
|
1 |
MHz |
|
|
नमूना आवृत्ति |
SPI |
|
2460 |
2460 |
Hz |
|
|
CAN |
|
200 |
|
|
||
|
विद्युत विशेषताएँ |
वोल्टेज |
|
3.0 |
3.3 |
3.6 |
V |
|
बिजली की खपत |
|
|
|
1.5 |
W |
|
|
रिपल |
P-P |
|
|
100 |
mV |
|
|
सेटलिंग समय |
0 V से 3.3V तक |
|
|
80 |
ms |
|
|
संरचनात्मक विशेषताएँ |
आकार |
|
|
47×44×14 |
|
mm |
|
वजन |
|
|
50 |
|
g |
|
|
उपयोग पर्यावरण |
संचालन तापमान |
|
-40 |
|
70 |
°C |
|
भंडारण तापमान |
|
-45 |
|
75 |
°C |
|
|
कंपन |
|
|
20~2000Hz, |
|
|
|
|
प्रभाव |
|
|
1000g,0.5ms |
|
|
|
|
विश्वसनीयता |
MTBF |
|
|
20000 |
|
h |
|
निरंतर कार्य समय |
|
|
120 |
|
h |
|
|
①: पूरी तापमान परिवर्तन प्रक्रिया का शून्य विचलन गणना करें, तापमान परिवर्तन दर ≤ 1 °C/min है, और तापमान सीमा -40 °C ~ + 70 °C है |
||||||
रूपरेखा चित्र
