| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | MFOG-910 |
| एमओक्यू: | 1 |
| कीमत: | 700$ |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 500/महीना |

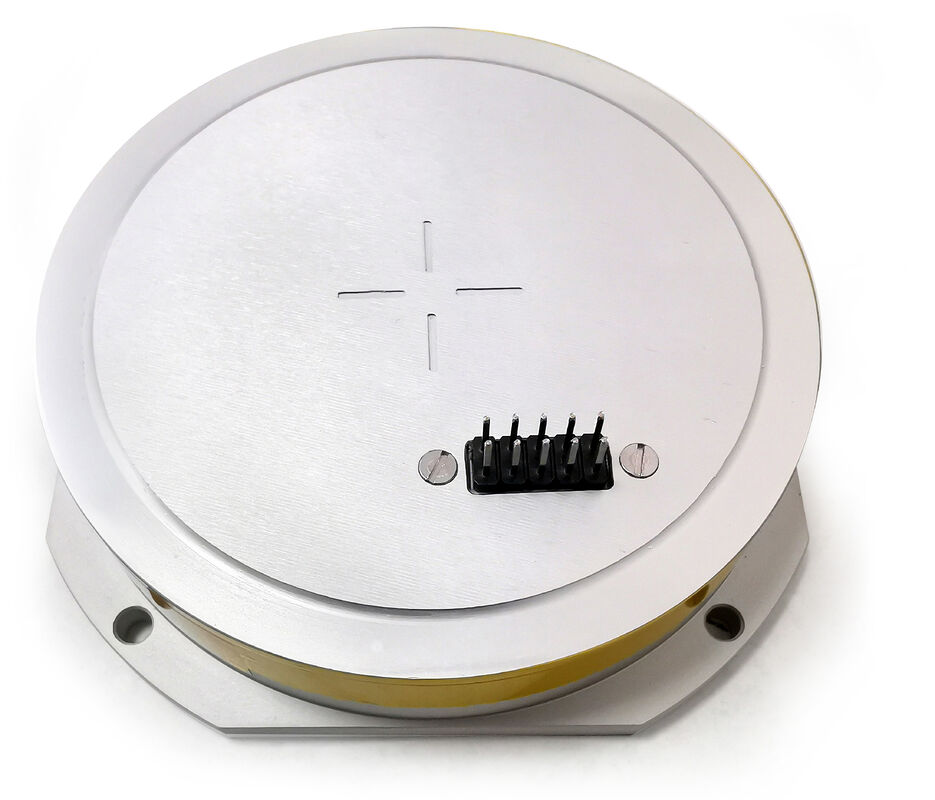

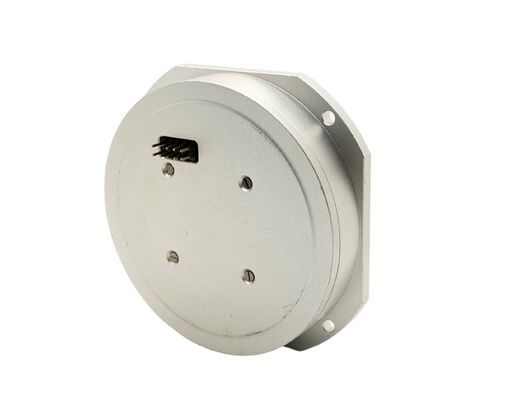

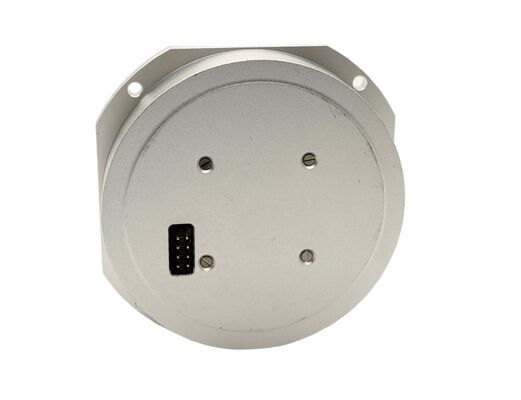

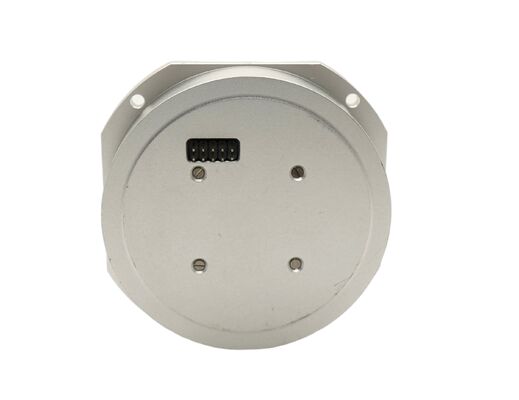

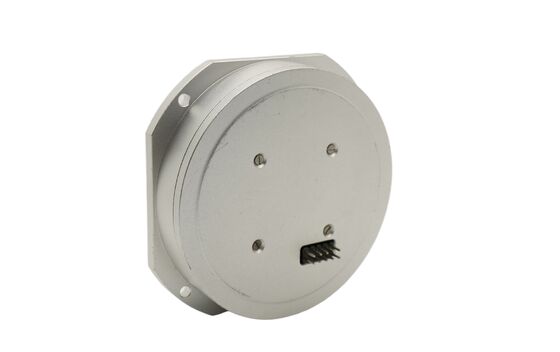

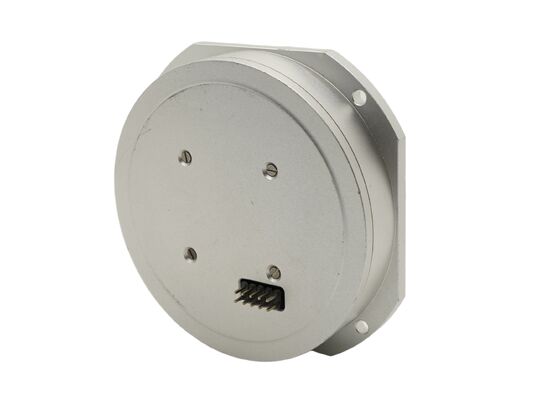

दएमएफओजी-910 फाइबर ऑप्टिक जिरोस्कोप(VG910 वैकल्पिक) एक सामरिक-ग्रेड gyroscope ऑप्टिकल, इलेक्ट्रॉनिक, और यांत्रिक घटकों का संयोजन है। इसके ऑप्टिकल पथ विधानसभा, पता लगाने सर्किट बोर्ड,और फाइबर कॉइल कंकाल सटीक कोणीय वेग माप प्रदान करते हैं. प्रमुख विनिर्देशों में ±240°/s रेंज, 3dB बैंडविड्थ ≥1000Hz, बिजली की आपूर्ति 5~12V और प्रभाव प्रतिरोध ≥1500g शामिल हैं। यूएवी नेविगेशन, मिसाइल रवैया नियंत्रण के लिए आदर्श,और स्वायत्त वाहन मार्गदर्शनहल्के डिजाइन (≤150 ग्राम) आसान एकीकरण सुनिश्चित करता है।
उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:
| सीरियल नंबर | परियोजना | प्रदर्शन संकेतक |
|---|---|---|
| 1 | रेंज (°/s) | ±240 |
| 2 | स्केल फैक्टर (mV/°/s) | 47±5 |
| 3 | स्केल फैक्टर गैर-रैखिकता (पीपीएम) | ≤ 1000 |
| 4 | शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/H) | ≤0.8 |
| 5 | शून्य पूर्वाग्रह दोहराव (1σ, °/H) | ≤0.8 |
| 6 | 3dB बैंडविड्थ (Hz) | ≥ 1000 |
| 7 | यादृच्छिक चलना (°/√H) | ≤0.02 |
| 8 | विद्युत आपूर्ति (V) | 5 +0.25 +12 |
| 9 | बिजली की खपत (डब्ल्यू) | ≤1.5 |
| 10 | प्रभाव (जी) | ≥1500 |
| 11 | त्वरण (जी) | ≥ 70 |
| 12 | जीवनकाल (वर्ष) | ≥15 |
| 13 | एमटीबीएफ | ≥100000 |
दएमएफओजी-910 फाइबर ऑप्टिक जिरोस्कोपमें व्यापक रूप से प्रयोग किया जाता हैनेविगेशन, स्थिरीकरण और रुख माप प्रणाली.
दएमएफओजी-910प्रदान करने के लिए डिज़ाइन किया गया हैFizoptika VG910 फाइबर ऑप्टिक जिरोस्कोप की तुलना में समकक्ष या बेहतर प्रदर्शन.
यह MFOG-910 को ग्राहकों के लिए एक उत्कृष्ट विकल्प बनाता हैजड़ता नेविगेशन और स्थिरीकरण अनुप्रयोगों में Fizoptika VG910 के लिए विश्वसनीय प्रतिस्थापन.
| पैरामीटर | VG910H1 फाइबर ऑप्टिक जायरोस्कोप | एमएफओजी-910 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप |
|---|---|---|
| कोणीय दर सीमा (°/सेकंड) | 250 | ±240 |
| पूर्वाग्रह स्थिरता (आरएमएस, °/घंटा) | 1 | ≤0.8 |
| कोण यादृच्छिक पैदल (°/√h) | 0.015 | ≤0.02 |
| बैंडविड्थ (kHz) | 1 | ≥ 1 |
| स्केल फैक्टर स्थिरता / दोहराव (आरएमएस, %) | 0.02 | ≤0.1 |
| प्रारंभ समय | 0.03 | त्वरित प्रारंभ |
| बिजली की खपत (डब्ल्यू) | 0.5 | ≤1.5 |
| आयाम (मिमी) | 82 * 82 * 20 | 82 गुना 82 गुना 19.5 |
| वजन (जी) | 150 | ≤ 150 |
| ऑपरेटिंग तापमान (°C) | -40 ~ +70 | -40 ~ +70 |
| भंडारण तापमान (°C) | -55 ~ +85 | -55 ~ +85 |
| कंपन (RMS, 0.02-2 kHz, g) | 30 | 20 |
| झटका (g, 1 ms) | 1200 | ≥1500 |
| एमटीबीएफ (20°सी) | 100000 h | ≥100000 h |
| जीवनकाल | पंद्रह वर्ष | ≥15 वर्ष |
एक फाइबर ऑप्टिक जिरोस्कोप (एफओजी) एक उच्च परिशुद्धता कोण दर सेंसर हैसग्नाक प्रभावयह एक फाइबर कॉइल के अंदर विपरीत दिशाओं में यात्रा करने वाले प्रकाश के दो बीम के बीच चरण अंतर का पता लगाकर घूर्णन को मापता है।जड़ता नेविगेशन प्रणाली, यूएवी, रोबोटिक्स और स्थिरता प्लेटफार्म.
हाँ.एमएफओजी-910 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोपVG910H1 के समान प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।कोणीय दर सीमा, बैंडविड्थ, आकार और पर्यावरण विनिर्देश, यह कई जड़ता नेविगेशन और स्थिरीकरण प्रणालियों में एक प्रतिस्थापन के रूप में उपयुक्त बनाता है।
यांत्रिक gyroscopes और MEMS सेंसर की तुलना में फाइबर ऑप्टिक gyroscopes कई फायदे प्रदान करते हैंः
ये विशेषताएं एफओजी सेंसर को आदर्श बनाती हैंनेविगेशन और मार्गदर्शन अनुप्रयोग.
फाइबर ऑप्टिक जिरोस्कोप का व्यापक रूप से उपयोग निम्न में किया जाता हैः
फाइबर ऑप्टिक जिरोस्कोप यूएवी प्रणालियों के लिए कई फायदे प्रदान करते हैंः
ये विशेषताएं एफओजी सेंसर आदर्श बनाने के लिएड्रोन उड़ान नियंत्रण और नेविगेशन प्रणाली.
फाइबर ऑप्टिक जिरोस्कोप आम तौर पर प्रदान करते हैंः
एमईएमएस जिरोस्कोप आमतौर पर छोटे और कम लागत वाले होते हैं लेकिन अक्सर इनका उपयोगकम सटीक नेविगेशन प्रणाली.
