| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | MFOG-910 |
| एमओक्यू: | 1 |
| कीमत: | 700$ |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 500/महीना |
स्वायत्त वाहनों और उपग्रह स्थिति नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया।

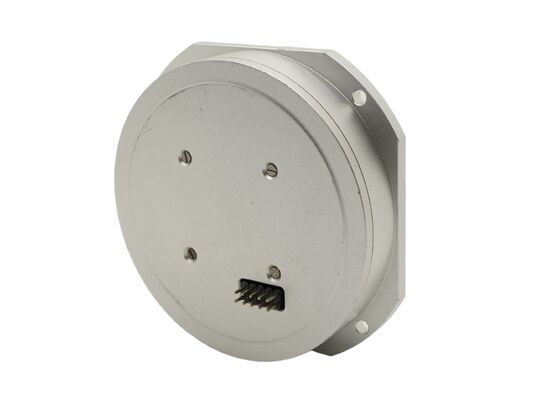

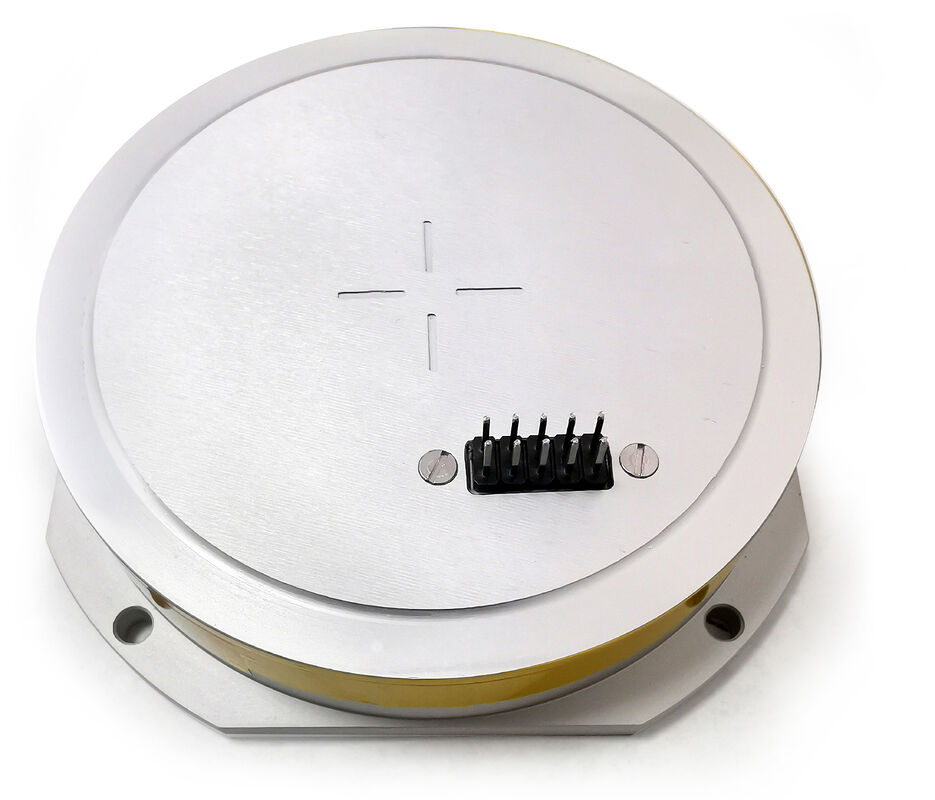

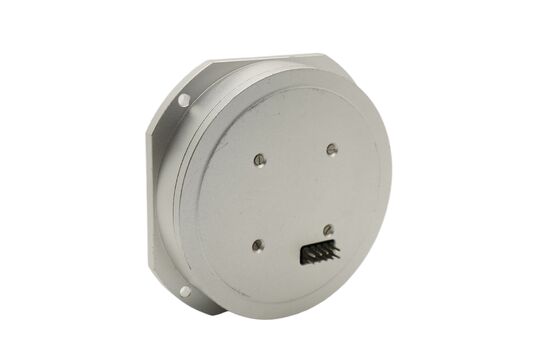

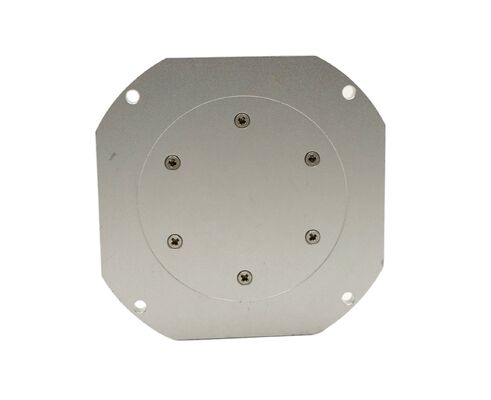

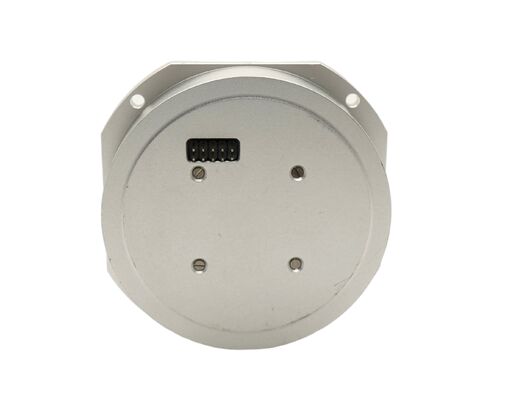

एमएफओजी-910 सूक्ष्म-नैनो फाइबर ऑप्टिक जिरोस्कोप एक उच्च-सटीक कोणीय दर सेंसर है जो ऑप्टिक्स, यांत्रिकी और इलेक्ट्रॉनिक्स को एकीकृत करता है, जो सग्नैक प्रभाव पर आधारित है।Fizoptika VG910 के लिए एक पूर्ण प्रतिस्थापन के रूप में डिज़ाइन किया गया, यह एक कॉम्पैक्ट 82*82*19.5 मिमी आकार, हल्के वजन ≤150g, और शून्य पहनने के लिए कोई चलती भागों के साथ है। एक ±240°/s रेंज के साथ, शून्य पूर्वाग्रह स्थिरता ≤0.8°/h और यादृच्छिक चलना ≤0.02°/√h,यह यूएवी के लिए विश्वसनीय रवैया माप और नियंत्रण प्रदान करता हैऑपरेटिंग तापमानः -40°C~+70°C, और कंपन सहिष्णुताः 20g (20-2000Hz).
| पैरामीटर | प्रदर्शन संकेतक |
|---|---|
| रेंज (°/s) | ±240 |
| स्केल फैक्टर (mV/°/s) | 47±5 |
| स्केल फैक्टर गैर-रैखिकता (पीपीएम) | ≤ 1000 |
| शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/H) | ≤0.8 |
| शून्य पूर्वाग्रह दोहराव (1σ, °/H) | ≤0.8 |
| 3dB बैंडविड्थ (Hz) | ≥ 1000 |
| यादृच्छिक चलना (°/√H) | ≤0.02 |
| विद्युत आपूर्ति (V) | 5±0.25+12 |
| बिजली की खपत (डब्ल्यू) | ≤1.5 |
| प्रभाव (जी) | ≥1500 |
| त्वरण (जी) | ≥ 70 |
| जीवनकाल (वर्ष) | ≥15 |
| एमटीबीएफ | ≥100000 |
MFOG-910 को Fizoptika VG910 फाइबर ऑप्टिक जिरोस्कोप की तुलना में समकक्ष या बेहतर प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।
यह MFOG-910 को इनर्शियल नेविगेशन और स्थिरीकरण अनुप्रयोगों में Fizoptika VG910 के लिए एक विश्वसनीय प्रतिस्थापन की तलाश करने वाले ग्राहकों के लिए एक उत्कृष्ट विकल्प बनाता है।
| पैरामीटर | VG910H1 फाइबर ऑप्टिक जायरोस्कोप | एमएफओजी-910 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप |
|---|---|---|
| कोणीय दर सीमा (°/सेकंड) | 250 | ±240 |
| पूर्वाग्रह स्थिरता (आरएमएस, °/घंटा) | 1 | ≤0.8 |
| कोण यादृच्छिक पैदल (°/√h) | 0.015 | ≤0.02 |
| बैंडविड्थ (kHz) | 1 | ≥ 1 |
| स्केल फैक्टर स्थिरता / दोहराव (आरएमएस, %) | 0.02 | ≤0.1 |
| प्रारंभ समय | 0.03 | त्वरित प्रारंभ |
| बिजली की खपत (डब्ल्यू) | 0.5 | ≤1.5 |
| आयाम (मिमी) | 82 * 82 * 20 | 82 गुना 82 गुना 19.5 |
| वजन (जी) | 150 | ≤ 150 |
| ऑपरेटिंग तापमान (°C) | -40 ~ +70 | -40 ~ +70 |
| भंडारण तापमान (°C) | -55 ~ +85 | -55 ~ +85 |
| कंपन (RMS, 0.02-2 kHz, g) | 30 | 20 |
| झटका (g, 1 ms) | 1200 | ≥1500 |
| एमटीबीएफ (20°सी) | 100000 h | ≥100000 h |
| जीवनकाल | पंद्रह वर्ष | ≥15 वर्ष |
एक फाइबर ऑप्टिक जिरोस्कोप (एफओजी) सग्नाक प्रभाव पर आधारित एक उच्च परिशुद्धता कोण दर सेंसर है।यह एक फाइबर कॉइल के अंदर विपरीत दिशाओं में यात्रा करने वाले दो प्रकाश किरणों के बीच चरण अंतर का पता लगाकर घूर्णन को मापता हैएफओजी सेंसर का व्यापक रूप से जड़ता नेविगेशन प्रणालियों, यूएवी, रोबोटिक्स और स्थिरीकरण प्लेटफार्मों में उपयोग किया जाता है।
हाँ. MFOG-910 माइक्रो-नैनो फाइबर ऑप्टिक gyroscope VG910H1 के लिए तुलनीय प्रदर्शन प्रदान करने के लिए बनाया गया है. यह समान कोणीय दर रेंज, बैंडविड्थ, आकार,और पर्यावरण विनिर्देश, यह कई जड़ता नेविगेशन और स्थिरीकरण प्रणालियों में एक प्रतिस्थापन के रूप में उपयुक्त बनाता है।
यांत्रिक gyroscopes और MEMS सेंसर की तुलना में फाइबर ऑप्टिक gyroscopes कई फायदे प्रदान करते हैंः
इन विशेषताओं के कारण एफओजी सेंसर नेविगेशन और मार्गदर्शन अनुप्रयोगों के लिए आदर्श हैं।
फाइबर ऑप्टिक जिरोस्कोप का व्यापक रूप से उपयोग निम्न में किया जाता हैः
फाइबर ऑप्टिक जिरोस्कोप यूएवी प्रणालियों के लिए कई फायदे प्रदान करते हैंः
ये विशेषताएं एफओजी सेंसर को ड्रोन उड़ान नियंत्रण और नेविगेशन प्रणालियों के लिए आदर्श बनाती हैं।
फाइबर ऑप्टिक जिरोस्कोप आम तौर पर प्रदान करते हैंः
एमईएमएस जिरोस्कोप आमतौर पर छोटे और कम खर्चीले होते हैं लेकिन अक्सर कम सटीक नेविगेशन प्रणालियों में उपयोग किए जाते हैं।
