| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | 16488एचबी |
| एमओक्यू: | 1 |
| कीमत: | 500$ |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 500/महीना |
स्वायत्त वाहन स्थिति निर्धारण और उच्च-प्रदर्शन अनुप्रयोगों के लिए डिज़ाइन किया गया

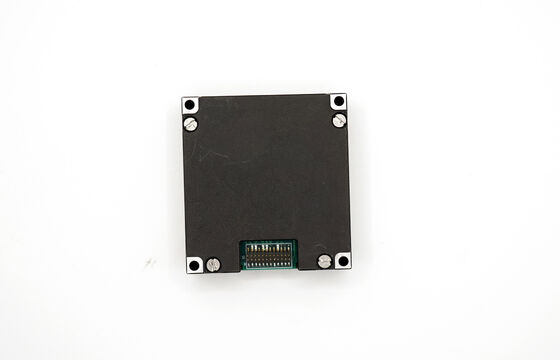

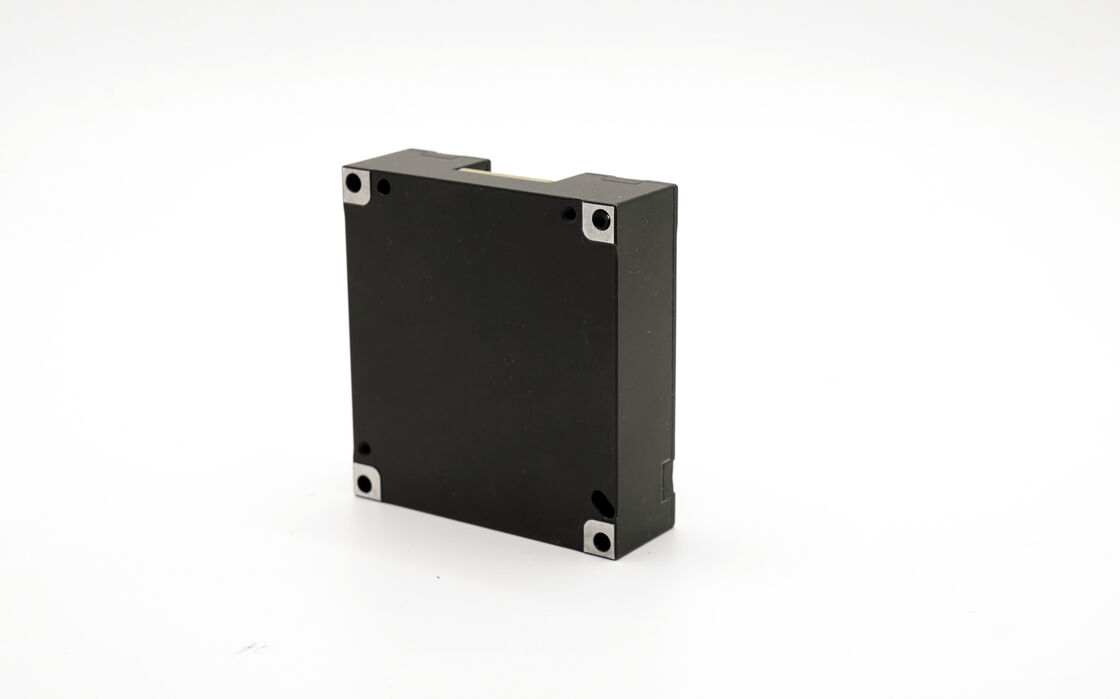

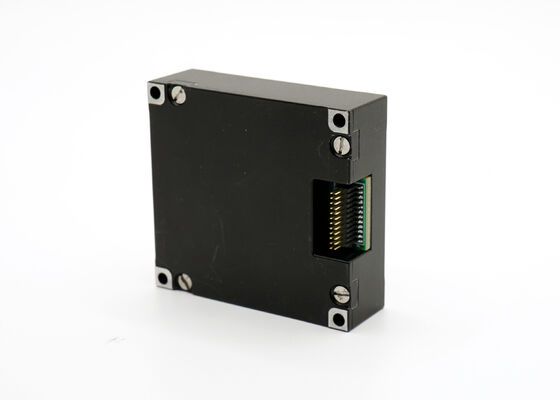

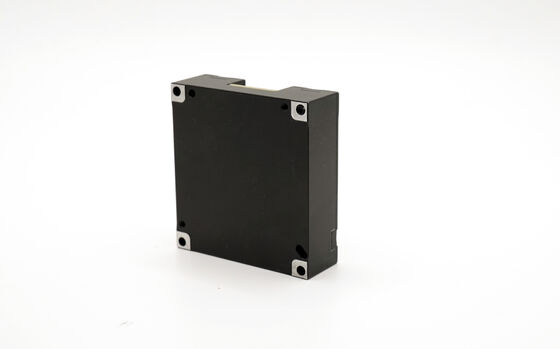

16488HB IMU एक MEMS-आधारित जड़त्वीय मापन इकाई है जिसे सटीकता और विश्वसनीयता की आवश्यकता वाले मांग वाले अनुप्रयोगों के लिए इंजीनियर किया गया है। ±2000º/s और ±200g की गतिशील सीमा के साथ, यह इकाई मानव रहित गति वाहक, मोबाइल संचार प्रणालियों और स्थिरीकरण प्लेटफार्मों के लिए आदर्श है। यह ADIS16497 के लिए एक सीधा प्रतिस्थापन के रूप में कार्य करता है, जो बेहतर सटीकता और बेहतर प्रदर्शन प्रदान करता है।
| पैरामीटर | परीक्षण की स्थिति | न्यूनतम मान | विशिष्ट मान | अधिकतम मान | इकाई |
|---|---|---|---|---|---|
| जाइरोस्कोप | |||||
| गतिशील मापन सीमा | 500 | 2000 | °/s | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचरण, Z-अक्ष | 0.8 | °/घंटा | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचरण, X और Y अक्ष | 1.6 | °/घंटा | ||
| शून्य पूर्वाग्रह स्थिरता | 10s औसत (-40℃~+70℃), Z-अक्ष | 3 | °/घंटा | ||
| शून्य पूर्वाग्रह स्थिरता | 10s औसत (-40℃~+70℃), X और Y अक्ष | 6 | °/घंटा | ||
| शून्य पूर्वाग्रह | शून्य-पूर्वाग्रह सीमा, Z-अक्ष | ±0.07 | °/s | ||
| शून्य पूर्वाग्रह | शून्य-पूर्वाग्रह सीमा, X और Y अक्ष | ±0.2 | °/s | ||
| शून्य पूर्वाग्रह परिवर्तन | पूर्ण तापमान सीमा, Z-अक्ष | ±0.02 | °/s | ||
| शून्य पूर्वाग्रह परिवर्तन | पूर्ण तापमान सीमा, X और Y अक्ष | ±0.06 | °/s | ||
| लगातार प्रारंभ पुनरावृत्ति | Z-अक्ष | 0.002 | |||
| लगातार प्रारंभ पुनरावृत्ति | X और Y अक्ष | 0.006 | |||
| दिन-ब-दिन प्रारंभ पुनरावृत्ति | Z-अक्ष | 0.003 | °/s | ||
| दिन-ब-दिन प्रारंभ पुनरावृत्ति | X और Y अक्ष | 0.009 | °/s | ||
| पूर्वाग्रह पर रैखिक त्वरण का प्रभाव | 0.002 | °/s/g | |||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव | कंपन से पहले और बाद में परिवर्तन | 0.002 | °/s/g | ||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव | कंपन से पहले और दौरान परिवर्तन | 0.002 | °/s/g | ||
| पैमाना कारक सटीकता | Z-अक्ष | 0.3 | % | ||
| पैमाना कारक सटीकता | X और Y अक्ष | 0.6 | % | ||
| पैमाना कारक गैर-रैखिकता | Z-अक्ष | 0.01 | %FS | ||
| पैमाना कारक गैर-रैखिकता | X और Y अक्ष | 0.02 | %FS | ||
| कोणीय यादृच्छिक चाल | 0.15 | °/√hr | |||
| शोर घनत्व | 0.001 | °/s/√Hz | |||
| संकल्प | 3.052*10⁻⁷ | °/s/LSB | |||
| बैंडविड्थ | 200 | Hz | |||
| एक्सेलेरोमीटर | |||||
| गतिशील मापन सीमा | 16 | 200 | g | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचरण | 0.06 | mg | ||
| शून्य पूर्वाग्रह स्थिरता | 10s औसत (-40℃~+70℃) | 0.4 | mg | ||
| शून्य पूर्वाग्रह सीमा | 2 | mg | |||
| शून्य पूर्वाग्रह परिवर्तन | पूर्ण तापमान सीमा, पीक-टू-पीक | 4 | mg | ||
| लगातार प्रारंभ पुनरावृत्ति | 0.5 | mg | |||
| दिन-ब-दिन प्रारंभ पुनरावृत्ति | 0.8 | mg | |||
| शून्य-पूर्वाग्रह तापमान गुणांक | 0.05 | 0.1 | mg/℃ | ||
| पैमाना कारक सटीकता | 0.5 | % | |||
| पैमाना कारक गैर-रैखिकता | 0.1 | %FS | |||
| गति यादृच्छिक चाल | 0.029 | m/s/√hr | |||
| शोर घनत्व | 0.025 | mg/√Hz | |||
| संकल्प | 1.221*10⁻⁸ | g/LSB | |||
| बैंडविड्थ | 200 | Hz | |||
| मैग्नेटोमीटर | |||||
| चुंबकीय क्षेत्र सीमा | Brg,xy | ±13 | गॉस | ||
| चुंबकीय क्षेत्र सीमा | Brg,z | ±25 | गॉस | ||
| संकल्प | 0.3 | μT | |||
| शीर्षक सटीकता | 30μT क्षैतिज भू-चुंबकीय घटक, 25℃ | ±2.5 | डिग्री | ||
| गतिशील मापन सीमा | 2.5 | गॉस | |||
| शून्य पूर्वाग्रह | गैर-चुंबकीय वातावरण | 15 | mgauss | ||
| बैरोमीटर | |||||
| गतिशील मापन सीमा | 300 | 1100 | mbar | ||
| शून्य पूर्वाग्रह | 4.5 | mbar | |||
| संचार इंटरफ़ेस | |||||
| बॉड दर | 1-तरफा SPI | 15 | मेगाहर्ट्ज | ||
| बॉड दर | 1-तरफा CAN | 1 | मेगाहर्ट्ज | ||
| नमूनाकरण आवृत्ति | SPI | 2460 | 2460 | Hz | |
| नमूनाकरण आवृत्ति | CAN | 200 | Hz | ||
| विद्युत विशेषताएँ | |||||
| वोल्टेज | 3.0 | 3.3 | 3.6 | V | |
| बिजली की खपत | 1.5 | W | |||
| लहर | P-P | 100 | mV | ||
| बसावट का समय | 0V से 3.3V तक | 80 | एमएस | ||
| संरचनात्मक विशेषताएं | |||||
| आकार | 47*44*14 | मिमी | |||
| वज़न | 50 | g | |||
| उपयोग का वातावरण | |||||
| ऑपरेटिंग तापमान | -40 | 70 | ℃ | ||
| भंडारण तापमान | -45 | 75 | ℃ | ||
| कंपन | 20-2000Hz, 6.06g | ||||
| प्रभाव | 1000g, 0.5ms | ||||
| विश्वसनीयता | |||||
| MTBF | 20000 | घंटा | |||
| निरंतर कार्य समय | 120 | घंटा | |||
①: पूरे तापमान परिवर्तन प्रक्रिया का शून्य विचलन की गणना करें, तापमान परिवर्तन दर ≤1℃/मिनट, तापमान सीमा -40℃~+70℃
②: कंपन की स्थिति 6.06G, 20Hz~2000Hz है
