| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | 16488एचबी |
| एमओक्यू: | 1 |
| कीमत: | 500$ |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 500/महीना |

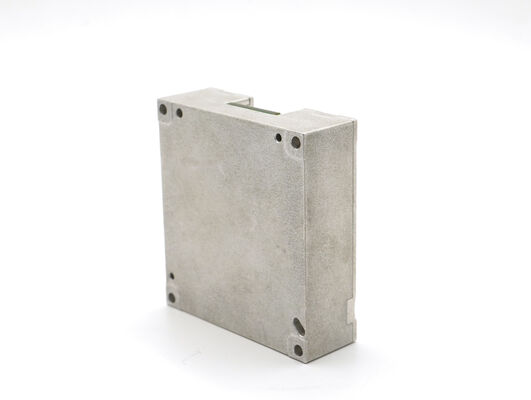

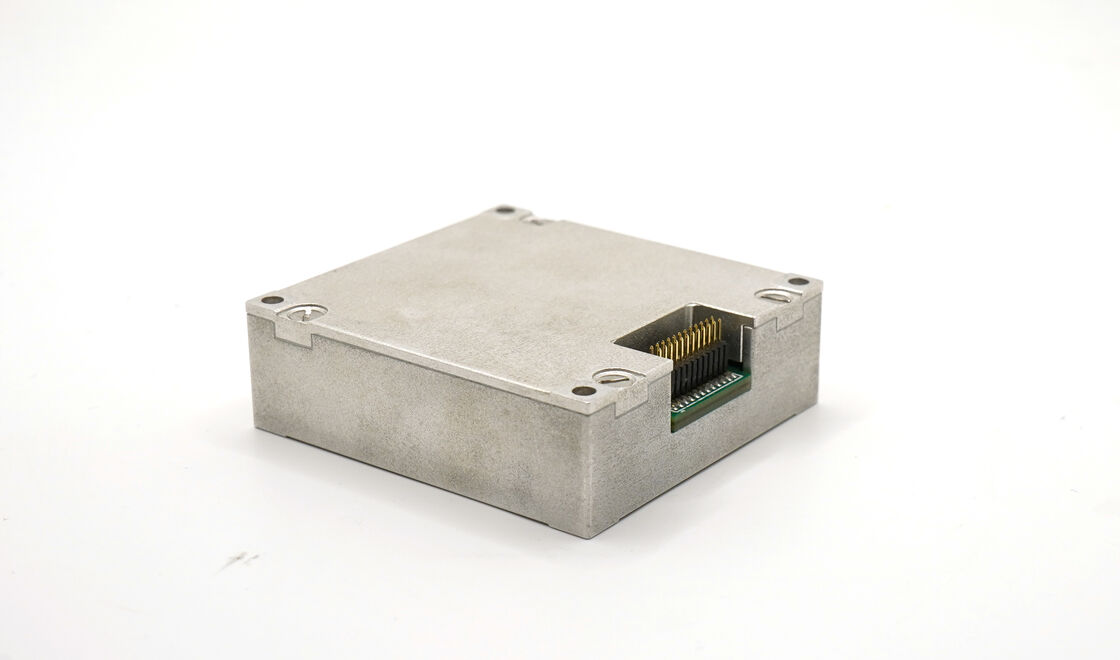

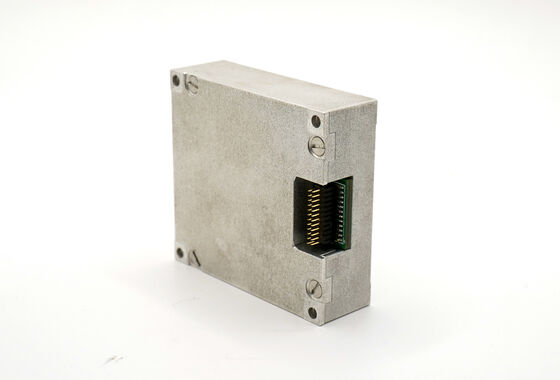

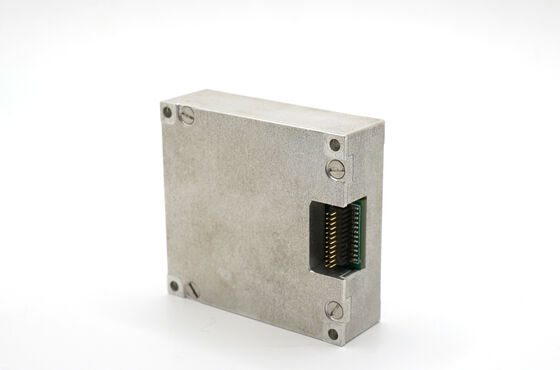

16488HB IMU अत्यधिक सटीक गति संवेदन प्रदान करता है, जिसमें तीन-अक्ष MEMS जाइरोस्कोप और एक्सेलेरोमीटर शामिल हैं। उच्च MTBF और मजबूत डिज़ाइन के साथ, यह इकाई सर्वेक्षण, मानव रहित वाहनों और गति में संचार जैसे अनुप्रयोगों में विश्वसनीय गति ट्रैकिंग की आवश्यकता वाले Adis 16497 को बदल सकती है।
| पैरामीटर | परीक्षण की स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|---|
| जाइरोस्कोप | |||||
| गतिशील मापने की सीमा | 500 | 2000 | °/s | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचरण, Z-अक्ष | 0.8 | °/h | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचरण, X और Y अक्ष | 1.6 | °/h | ||
| शून्य पूर्वाग्रह स्थिरता | 10s औसत (-40℃ से +70℃, निरंतर तापमान), Z-अक्ष | 3 | °/h | ||
| शून्य पूर्वाग्रह स्थिरता | 10s औसत (-40℃ से +70℃, निरंतर तापमान), X-अक्ष और Y-अक्ष | 6 | °/h | ||
| शून्य पूर्वाग्रह | शून्य-पूर्वाग्रह सीमा, Z-अक्ष | ±0.07 | °/s | ||
| शून्य पूर्वाग्रह | शून्य-पूर्वाग्रह सीमा, X-अक्ष और Y-अक्ष | ±0.2 | °/s | ||
| पूर्ण तापमान सीमा में शून्य पूर्वाग्रह परिवर्तन | Z-अक्ष | ±0.02 | °/s | ||
| तापमान पर शून्य पूर्वाग्रह परिवर्तन | X और Y अक्ष | ±0.06 | °/s | ||
| लगातार शुरुआत की पुनरावृत्ति | Z-अक्ष | 0.002 | |||
| लगातार शुरुआत की पुनरावृत्ति | X-अक्ष और Y-अक्ष | 0.006 | |||
| दिन-ब-दिन शुरुआत की पुनरावृत्ति | Z-अक्ष | 0.003 | /s | ||
| दिन-ब-दिन पुनरावृत्ति शुरू करें | X-अक्ष और Y-अक्ष | 0.009 | °/s | ||
| पूर्वाग्रह पर रैखिक त्वरण का प्रभाव | 0.002 | °/s/g | |||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव | कंपन से पहले और बाद में परिवर्तन | 0.002 | °/s/g | ||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव | कंपन से पहले और दौरान परिवर्तन | 0.002 | °/s/g | ||
| पैमाने कारक सटीकता | Z-अक्ष | 0.3 | % | ||
| पैमाने कारक सटीकता | X और Y अक्ष | 0.6 | % | ||
| पैमाने कारक गैर-रैखिकता | Z-अक्ष | 0.01 | %FS | ||
| पैमाने कारक गैर-रैखिकता | X और Y अक्ष | 0.02 | %FS | ||
| कोणीय यादृच्छिक चलना | 0.15 | °/√hr | |||
| शोर घनत्व | 0.001 | °/s/√Hz | |||
| संकल्प | 3.052*10⁻⁷ | /s/LSB | |||
| बैंडविड्थ | 200 | Hz | |||
| एक्सेलेरोमीटर | |||||
| गतिशील मापने की सीमा | 16 | 200 | g | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचरण | 0.06 | mg | ||
| शून्य पूर्वाग्रह स्थिरता | 10s औसत (-40℃ से +70℃, निरंतर तापमान) | 0.4 | mg | ||
| शून्य पूर्वाग्रह सीमा | 2 | mg | |||
| पूरी तापमान सीमा के भीतर शून्य पूर्वाग्रह का परिवर्तन | पीक-टू-पीक मान | 4 | mg | ||
| लगातार शुरुआत की पुनरावृत्ति | 0.5 | mg | |||
| दैनिक आधार पर शुरू की गई पुनरावृत्ति | 0.8 | mg | |||
| शून्य-पूर्वाग्रह तापमान गुणांक | 0.05 | 0.1 | mg/℃ | ||
| पैमाने कारक सटीकता | 0.5 | % | |||
| पैमाने कारक गैर-रैखिकता | 0.1 | %FS | |||
| गति यादृच्छिक चलना | 0.029 | m/s/√hr | |||
| शोर घनत्व | 0.025 | mg/√Hz | |||
| संकल्प | 1.221*10⁻⁸ | g/LSB | |||
| बैंडविड्थ | 200 | Hz | |||
| मैग्नेटोमीटर | |||||
| चुंबकीय क्षेत्र सीमा | Brg,xy | ±13 | गॉस | ||
| चुंबकीय क्षेत्र सीमा | Brg,z | ±25 | गॉस | ||
| संकल्प | 0.3 | μT | |||
| शीर्षक सटीकता | 30μT क्षैतिज भू-चुंबकीय घटक, 25℃ | ±2.5 | डिग्री | ||
| गतिशील मापने की सीमा | 2.5 | गॉस | |||
| शून्य पूर्वाग्रह | गैर-चुंबकीय वातावरण | 15 | mgauss | ||
| बैरोमीटर | |||||
| गतिशील मापने की सीमा | 300 | 1100 | mbar | ||
| शून्य पूर्वाग्रह | 4.5 | mbar | |||
| संचार इंटरफ़ेस | |||||
| बॉड दर | 1-तरफा SPI | 15 | मेगाहर्ट्ज | ||
| बॉड दर | 1-तरफा CAN | 1 | मेगाहर्ट्ज | ||
| नमूनाकरण आवृत्ति | SPI | 2460 | 2460 | Hz | |
| नमूनाकरण आवृत्ति | CAN | 200 | Hz | ||
| विद्युत विशेषताएँ | |||||
| वोल्टेज | 3.0 | 3.3 | 3.6 | V | |
| बिजली की खपत | 1.5 | W | |||
| लहर | P-P | 100 | mV | ||
| बसावट का समय | 0V से 3.3V तक | 80 | एमएस | ||
| संरचनात्मक विशेषताएं | |||||
| आकार | 47*44*14 | मिमी | |||
| वज़न | 50 | g | |||
| उपयोग पर्यावरण | |||||
| ऑपरेटिंग तापमान | -40 | 70 | ℃ | ||
| भंडारण तापमान | -45 | 75 | ℃ | ||
| कंपन | 20-2000Hz, 6.06g | ||||
| प्रभाव | 1000g, 0.5ms | ||||
| विश्वसनीयता | |||||
| MTBF | 20000 | h | |||
| निरंतर काम करने का समय | 120 | h | |||
