| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | 16488एचबी |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 500/महीना |

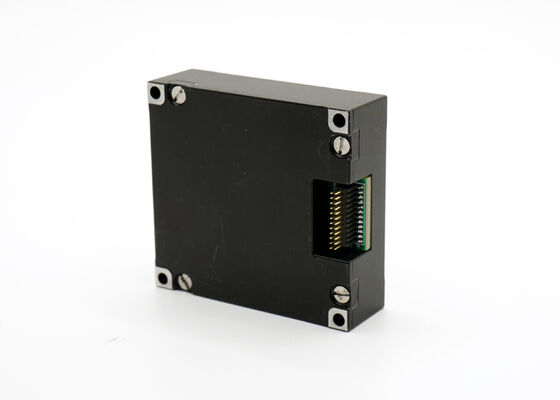

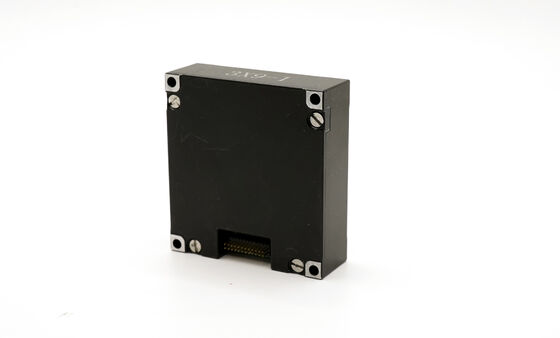

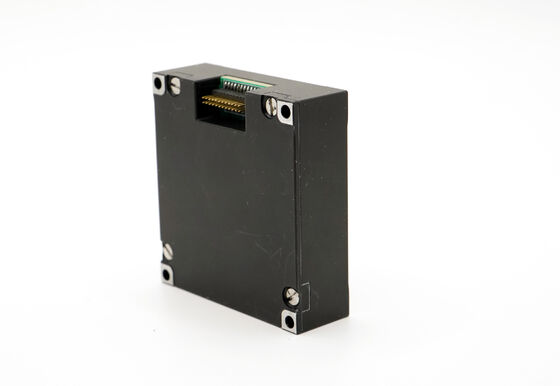

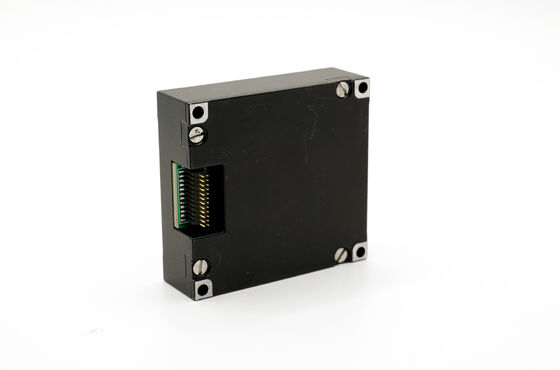

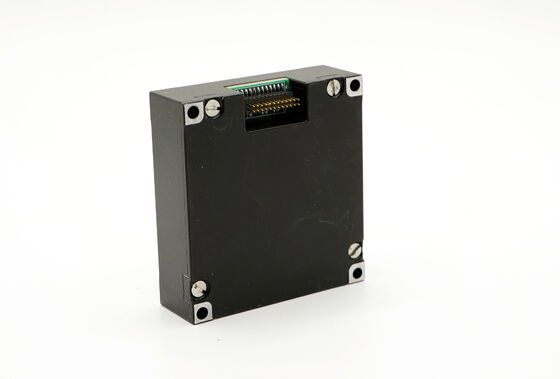

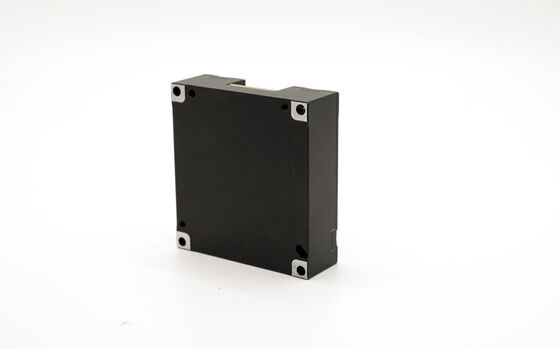

16488HB आईएमयू एक पूर्ण जड़ता माप प्रणाली है जिसमें तीन अक्षीय जिरोस्कोप, त्वरकमापक, चुंबकमापक और दबाव सेंसर का संयोजन है।विसंगति, और अन्य कारकों, यह गतिशील और स्थैतिक विश्लेषण के लिए सटीक और विश्वसनीय माप प्रदान करता है, एसपीआई या यूएआरटी के माध्यम से डेटा आउटपुट करता है।
| पैरामीटर | परीक्षण की शर्तें | न्यूनतम मूल्य | विशिष्ट मूल्य | अधिकतम मूल्य | इकाई | |
|---|---|---|---|---|---|---|
| जिरोस्कोप | गतिशील माप सीमा | 500 | 2000 | °/s | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचलन, Z-अक्ष | 0.8 | °/घंटा | |||
| एलन विचलन, एक्स और वाई अक्ष | 1.6 | °/घंटा | ||||
| 10 सेकंड का औसत (-40 °C ~ + 70 °C, निरंतर तापमान), Z-अक्ष | 3 | °/घंटा | ||||
| 10 सेकंड का औसत (-40 °C ~ + 70 °C, निरंतर तापमान), एक्स-अक्ष और वाई-अक्ष | 6 | °/घंटा | ||||
| शून्य पूर्वाग्रह | शून्य पूर्वाग्रह सीमा, Z-अक्ष | ±0.07 | °/s | |||
| शून्य पूर्वाग्रह सीमा, एक्स-अक्ष और वाई-अक्ष | ±0.2 | °/s | ||||
| पूर्ण तापमान सीमा में शून्य पूर्वाग्रह परिवर्तन, Z-अक्ष 1 | ±0.02 | °/s | ||||
| तापमान पर शून्य पूर्वाग्रह परिवर्तन, एक्स और वाई अक्ष 1 | ±0.06 | °/s | ||||
| क्रमिक प्रारंभ दोहराव, Z-अक्ष | 0.002 | |||||
| क्रमिक प्रारंभ दोहराव, एक्स-अक्ष और वाई-अक्ष | 0.006 | |||||
| दिन-प्रतिदिन प्रारंभ दोहराव, Z-अक्ष | 0.003 | /s | ||||
| दिन से दिन दोहराव शुरू, एक्स अक्ष और वाई अक्ष | 0.009 | °/s | ||||
| पूर्वाग्रह पर रैखिक त्वरण का प्रभाव | 0.002 | °/s/g | ||||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और बाद में परिवर्तन 2 | 0.002 | °/s/g | ||||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और दौरान परिवर्तन 2 | 0.002 | °/s/g | ||||
| स्केल फैक्टर | स्केल फैक्टर सटीकता, Z-अक्ष | 0.3 | % | |||
| स्केल फैक्टर सटीकता, एक्स और वाई अक्ष | 0.6 | % | ||||
| स्केल फैक्टर गैर-रैखिकता, Z-अक्ष | 0.01 | % एफएस | ||||
| स्केल फैक्टर गैर-रैखिकता, एक्स और वाई अक्ष | 0.02 | % एफएस | ||||
| कोणीय यादृच्छिक चलना | 0.15 | °/ √hr | ||||
| शोर घनत्व | 0.001 | °/s/ √Hz | ||||
| संकल्प | 3.052*10-7 | /s/LSB | ||||
| बैंडविड्थ | 200 | हर्ज | ||||
| त्वरकमापक | गतिशील माप सीमा | 16 | 200 | घ | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचलन | 0.06 | मिग्रॅ | |||
| 10 सेकंड का औसत (-40 °C ~ + 70 °C, निरंतर तापमान) | 0.4 | मिग्रॅ | ||||
| शून्य पूर्वाग्रह | शून्य पूर्वाग्रह सीमा | 2 | मिग्रॅ | |||
| पूरे तापमान रेंज के भीतर शून्य पूर्वाग्रह का परिवर्तन, शिखर से शिखर मूल्य 1 | 4 | मिग्रॅ | ||||
| लगातार स्टार्ट की पुनरावृत्ति | 0.5 | मिग्रॅ | ||||
| दैनिक आधार पर दोहराव शुरू किया जाता है | 0.8 | मिग्रॅ | ||||
| शून्य पक्षपात तापमान गुणांक | 0.05 | 0.1 | mg/°C | |||
| मैग्नेटोमीटर | चुंबकीय क्षेत्र की सीमा | Brg,xy | ±13 | गॉस | ||
| ब्रग,ज़ | ±25 | गॉस | ||||
| संकल्प | 0.3 | μT | ||||
| दिशा की सटीकता | 30 μT क्षैतिज भू-चुंबकीय घटक, 25 °C | ±25 | डग | |||
| गतिशील माप सीमा | 2.5 | गॉस | ||||
| शून्य पूर्वाग्रह | गैर चुंबकीय वातावरण | 15 | गॉगस | |||
| बारोमीटर | गतिशील माप सीमा | 300 | 1100 | मबर | ||
| शून्य पूर्वाग्रह | 4.5 | मबर | ||||
| संचार इंटरफेस | एकतरफा एसपीआई | बाउड दर | 15 | मेगाहर्ट्ज | ||
| एकतरफा सी ए एन | बाउड दर | 1 | मेगाहर्ट्ज | |||
| नमूना लेने की आवृत्ति | एसपीआई | 2460 | 2460 | हर्ज | ||
| कर सकते हैं | 200 | |||||
| विद्युत विशेषताएं | वोल्टेज | 3.0 | 3.3 | 3.6 | वी | |
| बिजली की खपत | 1.5 | W | ||||
| रिपल | पी-पी | 100 | mV | |||
| निपटान का समय | 0 वी से 3. 3 वी तक | 80 | एमएस | |||
| संरचनात्मक विशेषताएं | आकार | 47*44*14 | मिमी | |||
| वजन | 50 | घ | ||||
| विश्वसनीयता | एमटीबीएफ | 20000 | h | |||
| निरंतर कार्य समय | 120 | h | ||||
| ①: पूरे तापमान परिवर्तन प्रक्रिया के शून्य विचलन की गणना करें, तापमान परिवर्तन दर ≤ 1 °C/मिनट है, और तापमान सीमा -40 °C ~ + 70 °C है ②: कंपन की स्थिति 6.06 G, 20Hz ~ 2000Hz है | ||||||
तालिका 1. 16488HB उत्पाद सूचकांक
