| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | 16488एचबी |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 500/महीना |

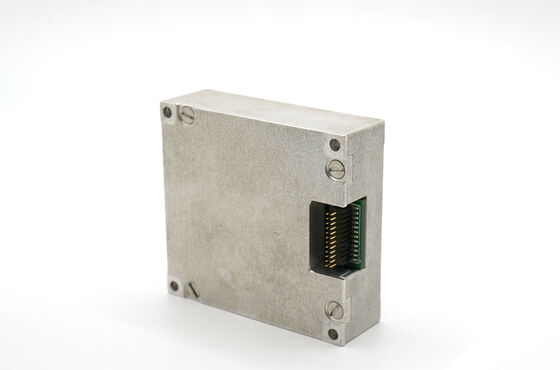

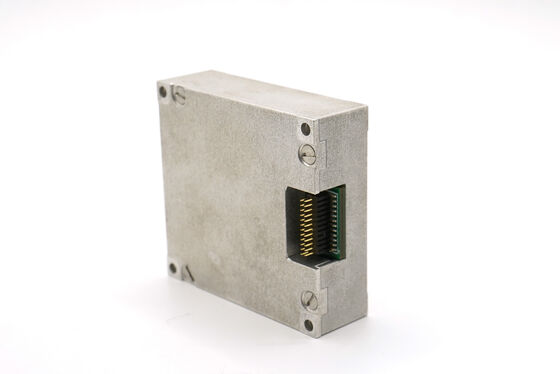

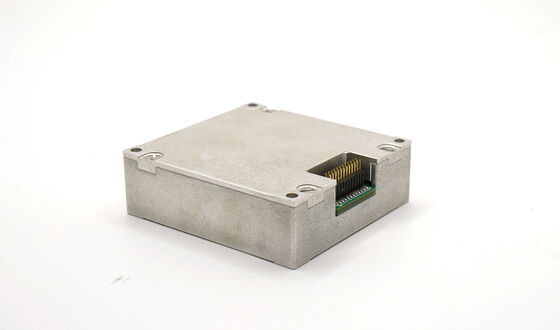

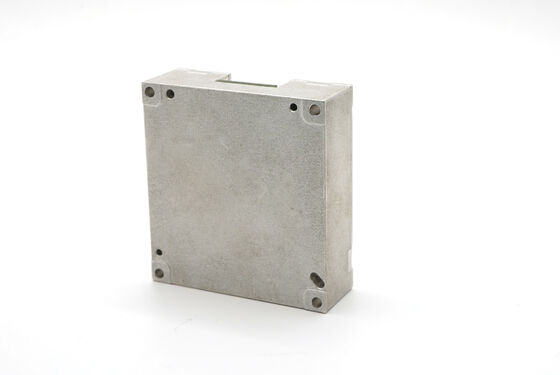

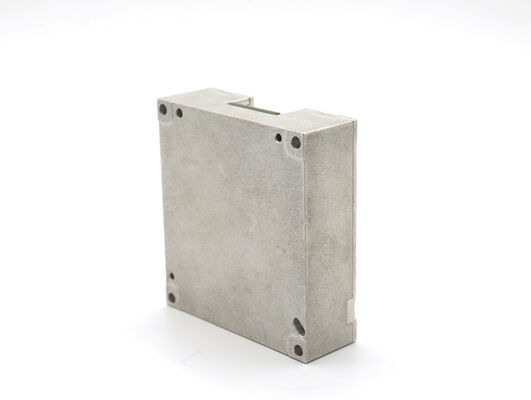

ADIS16488HB मल्टी-डिग्री ऑफ फ्रीडम इनेर्शियल माप इकाई एक पूर्ण इनेर्शियल प्रणाली है जिसमें तीन अक्षीय जिरोस्कोप, तीन अक्षीय त्वरणमापक, तीन अक्षीय चुंबकमापक,और दबाव सेंसरयह उन्नत आईएमयू तीन-अक्ष कोण दर, त्वरण, तीन-अक्ष चुंबकीय क्षेत्र, वायु दबाव और अन्य महत्वपूर्ण मापदंडों को मापता है।इकाई त्रुटि-मुआवजा डेटा (तापमान मुआवजा सहित) आउटपुट करता है, स्थापना विसंगति कोण मुआवजा, और गैर रैखिक मुआवजा) SPI या UART संचार प्रोटोकॉल के माध्यम से।
| पैरामीटर | परीक्षण की शर्तें | न्यूनतम मूल्य | विशिष्ट मूल्य | अधिकतम मूल्य | इकाई | |
|---|---|---|---|---|---|---|
| जिरोस्कोप | गतिशील माप सीमा | 500 | 2000 | °/s | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचलन, Z-अक्ष | 0.8 | °/घंटा | |||
| एलन विचलन, एक्स और वाई अक्ष | 1.6 | °/घंटा | ||||
| 10 सेकंड का औसत (-40 °C ~ + 70 °C, निरंतर तापमान), Z-अक्ष | 3 | °/घंटा | ||||
| 10 सेकंड का औसत (-40 °C ~ + 70 °C, निरंतर तापमान), एक्स-अक्ष और वाई-अक्ष | 6 | °/घंटा | ||||
| शून्य पूर्वाग्रह | शून्य पूर्वाग्रह सीमा, Z-अक्ष | ±0.07 | °/s | |||
| शून्य पूर्वाग्रह सीमा, एक्स-अक्ष और वाई-अक्ष | ±0.2 | °/s | ||||
| पूर्ण तापमान सीमा में शून्य पूर्वाग्रह परिवर्तन, Z-अक्ष 1 | ±0.02 | °/s | ||||
| तापमान पर शून्य पूर्वाग्रह परिवर्तन, एक्स और वाई अक्ष 1 | ±0.06 | °/s | ||||
| क्रमिक प्रारंभ दोहराव, Z-अक्ष | 0.002 | |||||
| क्रमिक प्रारंभ दोहराव, एक्स-अक्ष और वाई-अक्ष | 0.006 | |||||
| दिन-प्रतिदिन प्रारंभ दोहराव, Z-अक्ष | 0.003 | /s | ||||
| दिन से दिन दोहराव शुरू, एक्स अक्ष और वाई अक्ष | 0.009 | °/s | ||||
| पूर्वाग्रह पर रैखिक त्वरण का प्रभाव | 0.002 | °/s/g | ||||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और बाद में परिवर्तन 2 | 0.002 | °/s/g | ||||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और दौरान परिवर्तन 2 | 0.002 | °/s/g | ||||
| स्केल फैक्टर | स्केल फैक्टर सटीकता, Z-अक्ष | 0.3 | % | |||
| स्केल फैक्टर सटीकता, एक्स और वाई अक्ष | 0.6 | % | ||||
| स्केल फैक्टर गैर-रैखिकता, Z-अक्ष | 0.01 | % एफएस | ||||
| स्केल फैक्टर गैर-रैखिकता, एक्स और वाई अक्ष | 0.02 | % एफएस | ||||
| कोणीय यादृच्छिक चलना | 0.15 | °/ √hr | ||||
| शोर घनत्व | 0.001 | °/s/ √Hz | ||||
| संकल्प | 3.052*10-7 | /s/LSB | ||||
| बैंडविड्थ | 200 | हर्ज | ||||
| त्वरकमापक | गतिशील माप सीमा | 16 | 200 | घ | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचलन | 0.06 | मिग्रॅ | |||
| 10 सेकंड का औसत (-40 °C ~ + 70 °C, निरंतर तापमान) | 0.4 | मिग्रॅ | ||||
| शून्य पूर्वाग्रह | शून्य पूर्वाग्रह सीमा | 2 | मिग्रॅ | |||
| पूरे तापमान रेंज के भीतर शून्य पूर्वाग्रह का परिवर्तन, शिखर से शिखर मूल्य 1 | 4 | मिग्रॅ | ||||
| लगातार स्टार्ट की पुनरावृत्ति | 0.5 | मिग्रॅ | ||||
| दैनिक आधार पर दोहराव शुरू किया जाता है | 0.8 | मिग्रॅ | ||||
| शून्य पक्षपात तापमान गुणांक | 0.05 | 0.1 | mg/°C | |||
| मैग्नेटोमीटर | चुंबकीय क्षेत्र की सीमा | Brg,xy | ±13 | गॉस | ||
| ब्रग,ज़ | ±25 | गॉस | ||||
| संकल्प | 0.3 | μT | ||||
| दिशा की सटीकता | 30 μT क्षैतिज भू-चुंबकीय घटक, 25 °C | ±25 | डग | |||
| गतिशील माप सीमा | 2.5 | गॉस | ||||
| शून्य पूर्वाग्रह | गैर चुंबकीय वातावरण | 15 | गॉगस | |||
| बारोमीटर | गतिशील माप सीमा | 300 | 1100 | मबर | ||
| शून्य पूर्वाग्रह | 4.5 | मबर | ||||
| संचार इंटरफेस | एकतरफा एसपीआई | बाउड दर | 15 | मेगाहर्ट्ज | ||
| एकतरफा सी ए एन | बाउड दर | 1 | मेगाहर्ट्ज | |||
| नमूना लेने की आवृत्ति | एसपीआई | 2460 | 2460 | हर्ज | ||
| कर सकते हैं | 200 | |||||
| विद्युत विशेषताएं | वोल्टेज | 3.0 | 3.3 | 3.6 | वी | |
| बिजली की खपत | 1.5 | W | ||||
| रिपल | पी-पी | 100 | mV | |||
| निपटान का समय | 0 वी से 3. 3 वी तक | 80 | एमएस | |||
| संरचनात्मक विशेषताएं | आकार | 47*44*14 | मिमी | |||
| वजन | 50 | घ | ||||
| उपयोग वातावरण | परिचालन तापमान | -40 | 70 | °C | ||
| भंडारण तापमान | -45 | 75 | °C | |||
| विश्वसनीयता | एमटीबीएफ | 20000 | h | |||
| निरंतर कार्य समय | 120 | h | ||||
①: पूरे तापमान परिवर्तन प्रक्रिया के शून्य विचलन की गणना करें, तापमान परिवर्तन दर ≤ 1 °C/मिनट है, और तापमान सीमा -40 °C ~ + 70 °C है | ||||||
तालिका 1. 16488HB उत्पाद सूचकांक
