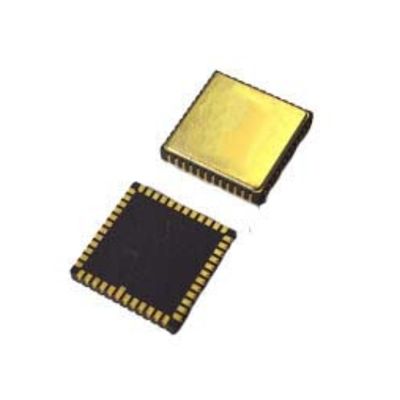

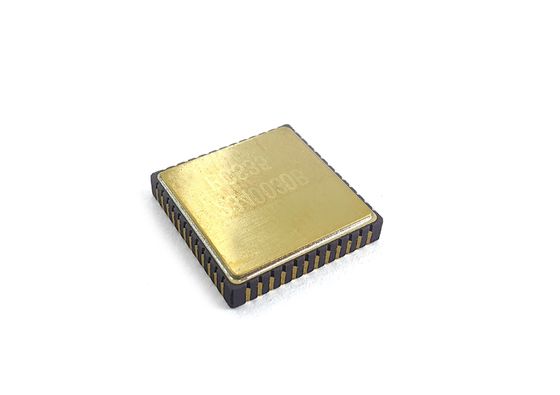

एमईएमएस आईएमयू और जड़त्वीय नेविगेशन प्रणालियों के लिए उच्च स्थिरता एमईएमएस जिरोस्कोप चिप

एमईएमएस आईएमयू और जड़त्वीय नेविगेशन प्रणालियों के लिए उच्च स्थिरता एमईएमएस जिरोस्कोप चिप

ब्रांड नाम: Firepower
मॉडल संख्या: MGZ221HC-A4
एमओक्यू: 1
कीमत: बातचीत योग्य
भुगतान की शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 100pcs/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
प्रोडक्ट का नाम:
जाइरो पीसीबी
श्रेणी:
400डिग्री/से
बैंडविड्थ:
200Hz, @3dB (अनुकूलन योग्य)
संकल्प:
24 बिट्स
पैमाने के कारक:
16000 एलएसबी/डिग्री/सेकंड @25℃
देरी (अनुकूलित):
<1.5एमएस
पैकेजिंग विवरण:
स्पंज + बॉक्स
आपूर्ति की क्षमता:
100pcs/महीना
प्रमुखता देना:

आईएमयू के लिए एमईएमएस जायरोस्कोप चिप

,

नेविगेशन के लिए उच्च स्थिरता वाले जिरोस्कोप

,

एमईएमएस जड़ता नेविगेशन प्रणाली चिप

उत्पाद वर्णन
उच्च स्थिरता MEMS जाइरोस्कोप चिप MEMS IMU और जड़त्वीय नेविगेशन सिस्टम के लिए
उच्च परिशुद्धता नेविगेशन के लिए MEMS जाइरो चिप्स फाइबर ऑप्टिक जाइरो PCB
पिन VCP, VREF, VBUF, और VREG के लिए डिकॉप्लिंग कैपेसिटर को जितना संभव हो सके पिन के करीब रखा जाना चाहिए, और ट्रेसेस का समतुल्य प्रतिरोध कम से कम किया जाना चाहिए।
  • VREF, VBUF, और VREG के लिए डिकॉप्लिंग कैपेसिटर के दूसरे सिरे को निकटतम AVSS_LN से जोड़ा जाता है और फिर एक चुंबकीय मनका के माध्यम से सिग्नल ग्राउंड से जोड़ा जाता है।
  • VCC और VIO के लिए डिकॉप्लिंग कैपेसिटर भी संबंधित पिन के करीब रखे जाते हैं। जब VCC सामान्य संचालन में होता है, तो कुल करंट लगभग 35 mA होगा, जिसके लिए वोल्टेज स्थिरता सुनिश्चित करने के लिए एक विस्तृत PCB ट्रेस की आवश्यकता होती है।
  • डिवाइस की सुचारू असेंबली के लिए, पैकेज के नीचे रूटिंग से बचें।
  • तत्वों को तनाव एकाग्रता के क्षेत्रों से बचने के लिए रखें। बड़े गर्मी अपव्यय तत्वों और बाहरी यांत्रिक संपर्क, एक्सट्रूज़न और खींचने वाले क्षेत्रों के साथ-साथ उन क्षेत्रों से बचना आवश्यक है जहां समग्र स्थापना के दौरान पोजिशनिंग स्क्रू वारपिंग की संभावना होती है।

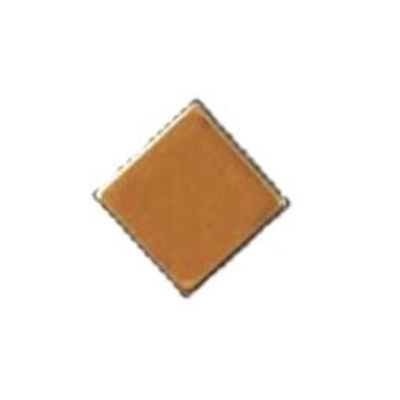

एमईएमएस आईएमयू और जड़त्वीय नेविगेशन प्रणालियों के लिए उच्च स्थिरता एमईएमएस जिरोस्कोप चिप 0
उत्पाद पैरामीटर
प्रदर्शन
MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
रेंज डिग्री/सेकंड 400 400 400
बैंडविड्थ @3DB अनुकूलित हर्ट्ज 200 200 300
आउटपुट सटीकता (डिजिटल SPI) बिट्स 24 24 24
आउटपुट दर (ODR) (अनुकूलित) हर्ट्ज 12K 12K 12K
विलंब (अनुकूलित) एमएस <1.5 <1.5 <1
पूर्वाग्रह स्थिरता डिग्री/घंटा (1o) <0.1 <0.5 <0.1
पूर्वाग्रह स्थिरता (1σ 10s) डिग्री/घंटा (1o) <1 <5 <1
पूर्वाग्रह स्थिरता (1σ 1s) डिग्री/घंटा (1o) <3 <15 <3
तापमान पर पूर्वाग्रह त्रुटि (1σ) डिग्री/घंटा (1o) <10 <30 10
पूर्वाग्रह तापमान भिन्नता, कैलिब्रेटेड (1σ) डिग्री/घंटा (1o) <1 <10 <1
पूर्वाग्रह दोहराव डिग्री/घंटा (1o) <0.5 <3 <0.3
25 डिग्री सेल्सियस पर स्केल फैक्टर lsb/डिग्री/सेकंड 16000 16000 20000
स्केल फैक्टर दोहराव (1σ) ppm(1o) <20ppm <20ppm <100ppm
तापमान बनाम स्केल फैक्टर (1σ) ppm(1o) <100ppm <100ppm <300ppm
स्केल फैक्टर गैर-रैखिकता (1σ) ppm <150ppm <150ppm <300ppm
कोणीय यादृच्छिक वॉक (ARW) °/√h <0.05 <0.25 <0.05
शोर (पीक टू पीक) डिग्री/सेकंड <0.35 <0.4 <0.25
GValue संवेदनशीलता °/घंटा/g <1 <3 <1
कंपन सुधार त्रुटि (12gRMS, 20-2000) °/घंटा/g(rms) <1 <3 <1
पावर-ऑन समय (वैध डेटा) सेकंड 750m
सेंसर अनुनाद आवृत्ति हर्ट्ज 10.5k-13.5K
पर्यावरण उपयुक्तता
  • प्रभाव (पावर ऑन): 500g, 1ms
  • प्रभाव प्रतिरोध (पावर ऑफ): 10000g, 10ms
  • कंपन (पावर ऑन): 18g rms (20Hz से 2kHz)
  • कार्य तापमान: -40℃ से +85℃
  • भंडारण तापमान: -55℃ से +125℃
  • आपूर्ति वोल्टेज: 5±0.25V
  • वर्तमान खपत: 45mAA

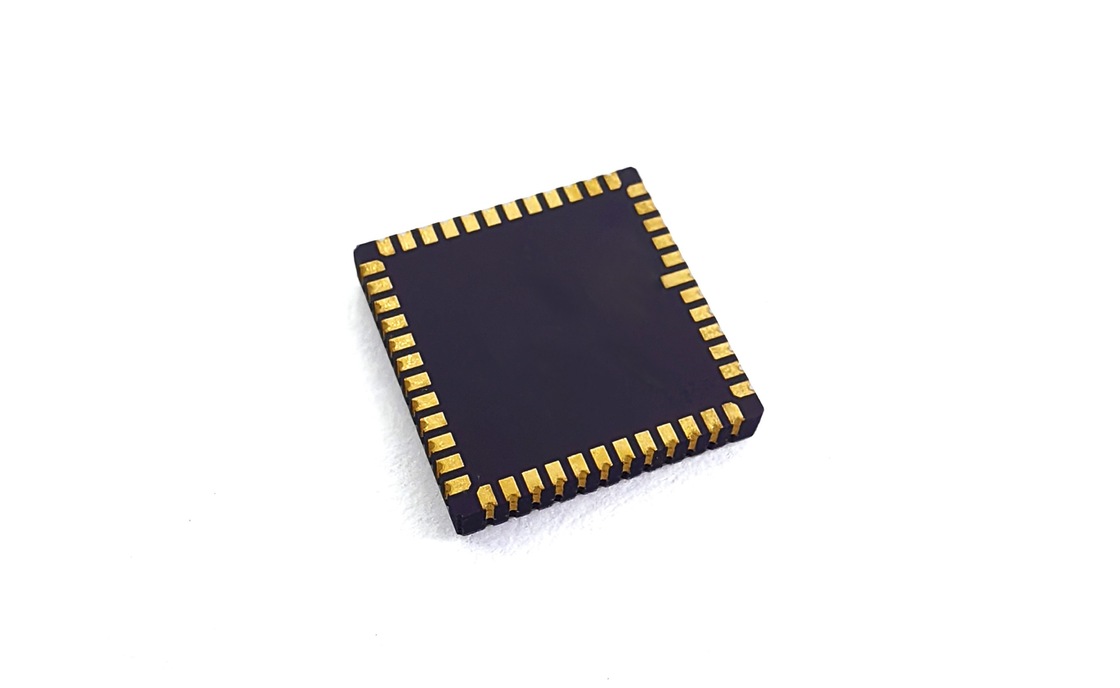

एमईएमएस आईएमयू और जड़त्वीय नेविगेशन प्रणालियों के लिए उच्च स्थिरता एमईएमएस जिरोस्कोप चिप 1
स्थापना
उच्च-प्रदर्शन MEMS जाइरोस्कोप एक उच्च-सटीक परीक्षण उपकरण है। डिजाइन के सर्वोत्तम प्रभाव को प्राप्त करने के लिए, PCB बोर्ड पर डिवाइस स्थापित करते समय निम्नलिखित पहलुओं पर विचार करने की सिफारिश की जाती है:
  • PCB पर सेंसर की प्लेसमेंट का मूल्यांकन और अनुकूलन करने के लिए, डिजाइन चरण के दौरान निम्नलिखित पहलुओं पर विचार करने और अतिरिक्त उपकरणों का उपयोग करने की सिफारिश की जाती है:
    • थर्मल साइड पर
    • यांत्रिक तनाव के लिए: झुकने का माप और/या परिमित तत्व सिमुलेशन
    • प्रभाव के लिए मजबूती: अनुशंसित तरीके से लक्ष्य अनुप्रयोग के PCB को सोल्डर करने के बाद, एक ड्रॉप टेस्ट किया जाता है
  • PCB पर सेंसर की माउंटिंग स्थिति और नीचे वर्णित प्रमुख बिंदुओं के बीच एक उचित दूरी बनाए रखने की सिफारिश की जाती है ( "उचित दूरी" का सटीक मूल्य कई ग्राहक-विशिष्ट चर पर निर्भर करता है और इसलिए मामले-दर-मामले के आधार पर निर्धारित किया जाना चाहिए):
    • आम तौर पर PCB की मोटाई को न्यूनतम रखने की सिफारिश की जाती है (अनुशंसित: 1.6 ~ 2.0 मिमी), क्योंकि पतले PCB बोर्ड का अंतर्निहित तनाव छोटा होता है
    • सेंसर को सीधे बटन के नीचे या बटन के करीब रखने की सिफारिश नहीं की जाती है क्योंकि यांत्रिक तनाव होता है
    • सेंसर को बहुत गर्म स्थान, जैसे कि नियंत्रक या ग्राफिक्स चिप के पास रखने की सिफारिश नहीं की जाती है, क्योंकि इससे PCB बोर्ड गर्म हो सकता है और सेंसर का तापमान बढ़ सकता है
