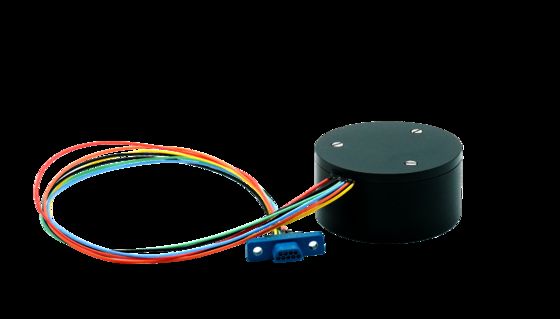

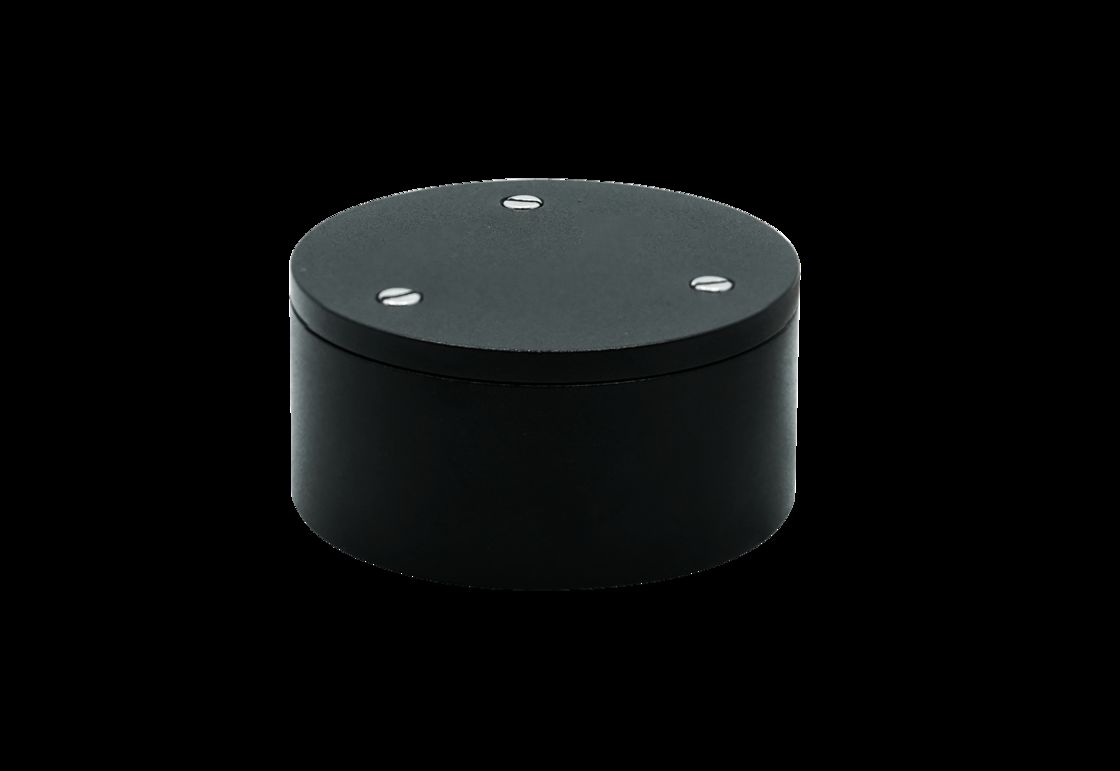

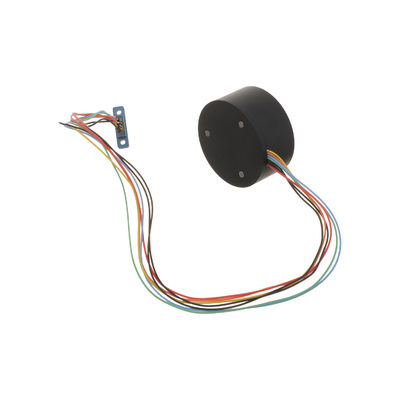

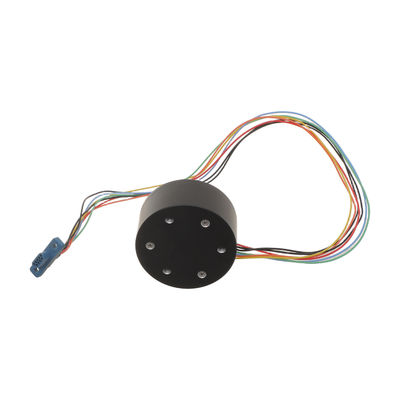

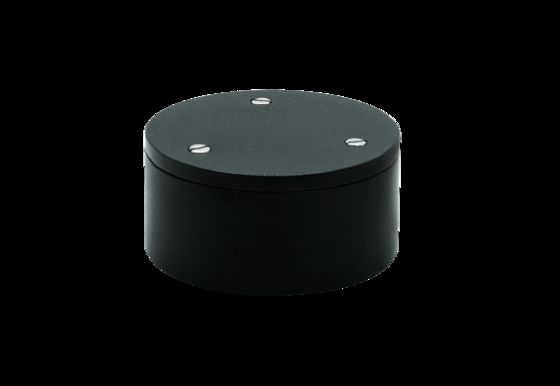

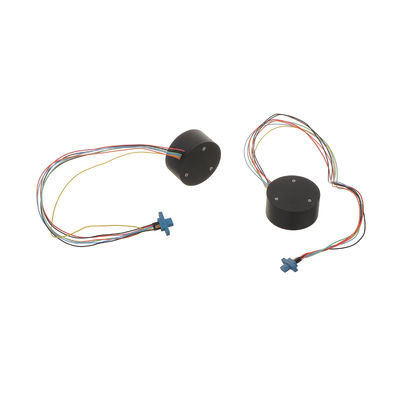

1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor

1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor

ब्रांड नाम: Firepower
मॉडल संख्या: MFOG-40
एमओक्यू: 1
कीमत: 1350$
भुगतान की शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 500/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
श्रेणी:
±150°/एस
शून्य-पूर्वाग्रह स्थिरता ((10s, 1σ):
≤1 °/h
कोणीय यादृच्छिक वॉक:
≤0.02 °/h
3 डीबी बैंडविड्थ:
≥300Hz
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ):
≤1 °/h
स्केल फैक्टर अस्वस्थता:
≤500ppm
आयाम:
φ40x20 मिमी
बिजली की खपत:
≤1.5w
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
500/महीना
प्रमुखता देना:

1.5W fiber optic gyroscope sensor

,

RS422 output gyroscope sensor

,

±300°/s fiber optic gyro

उत्पाद वर्णन
1.5W बिजली की खपत ऑप्टिकल जिरोस्कोप RS422 आउटपुट कोणीय गति सेंसर
सग्नाक प्रभाव के आधार पर, यह gyroscope उच्च परिशुद्धता माप प्राप्त करने के लिए अत्याधुनिक माइक्रो-नैनो फाइबर उपकरणों का उपयोग करता है।यह विपरीत-प्रसारित प्रकाश किरणों के बीच चरण अंतर की निगरानी करके कोणीय वेग का पता लगाता है, नियंत्रण या माप प्रणाली में सटीक प्रतिक्रिया के लिए परिष्कृत इलेक्ट्रॉनिक्स के माध्यम से इस जानकारी का प्रसंस्करण।
विश्वसनीयता के लिए डिज़ाइन किया गया, इस gyroscope में एक कॉम्पैक्ट, हल्के संरचना है जिसमें कोई चलती भाग नहीं है, जिससे दीर्घकालिक स्थिरता सुनिश्चित होती है।इसकी तेजी से प्रारंभ करने की क्षमता और छोटे आकार इसे आसन नियंत्रण के लिए उपयुक्त बनाते हैं, नेविगेशन और हवाई, समुद्री और जमीनी प्लेटफार्मों पर गति माप।
एमएफओजी-1703 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप एक उन्नत कोणीय दर सेंसर है जो सटीक माप अनुप्रयोगों के लिए ऑप्टिकल, यांत्रिक और इलेक्ट्रॉनिक प्रौद्योगिकियों को निर्बाध रूप से एकीकृत करता है।
1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor 0
प्रमुख विशेषताएं
  • कोई चलती या पहनने वाले भागों के बिना सरल संरचना
  • त्वरित प्रारंभ और कॉम्पैक्ट डिजाइन (φ40*20 मिमी)
  • बहुमुखी अनुप्रयोगों के लिए हल्के निर्माण
  • आसन नियंत्रण और वाहक माप प्रणाली के लिए आदर्श
तकनीकी घटक
  • ऑप्टिकल पथ संयोजन
  • पता लगाने और नियंत्रण संकेत सर्किट बोर्ड
  • फाइबर रिंग कंकाल और संरचनात्मक आवास
बिजली की आवश्यकताएँ
पैरामीटर विनिर्देश
वोल्टेज 4.85V~5.15V
रिपल 20mV
विद्युत धारा 0.2A
विद्युत इंटरफेस
नोड संख्या रंग परिभाषा
1 टेंडरिन RS422 R-
2 नीला RS422 आर+
3 हरी RS422 टी+
4 पीला RS422 टी-
5 काला जीएनडी
6 काला जीएनडी
7 लाल 5V
प्रदर्शन मापदंड
पैरामीटर विनिर्देश
रेंज (°/s) ± 150
स्केल फैक्टर (LSB/°/s) 3600
स्केल फैक्टर गैर-रैखिकता (पीपीएम) ≤ 500
शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/H) ≤ 1
शून्य पूर्वाग्रह दोहराव (1σ, °/H) ≤ 1
कोणीय यादृच्छिक चलना (°/H1/2) ≤0.02
पूर्ण तापमान पर शून्य पक्षपात स्थिरता (°/H) ≤1.5
3dB बैंडविड्थ (Hz) ≥300
विद्युत आपूर्ति (V) 5±015
बिजली की खपत (डब्ल्यू) ≤1.5
उत्पाद आरेख
1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor 1
Fizoptika VG1703 फाइबर ऑप्टिक जायरोस्कोप तकनीकी चित्र
1.5W Fiber Optic Gyroscope ±300°/s RS422 Output Sensor 2
Fizoptika VG1703 फाइबर ऑप्टिक गिरोस्कोप आयामी ड्राइंग
