फाइबर ऑप्टिक जायरोस्कोप ±300°/सेकंड रेंज ≤1°/घंटा पूर्वाग्रह

फाइबर ऑप्टिक जायरोस्कोप ±300°/सेकंड रेंज ≤1°/घंटा पूर्वाग्रह

ब्रांड नाम: Firepower
मॉडल संख्या: एमएफओजी-1703
एमओक्यू: 1
कीमत: 1350$
भुगतान की शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 500/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
श्रेणी:
±150°/एस
शून्य-पूर्वाग्रह स्थिरता ((10s, 1σ):
≤1 °/h
कोणीय यादृच्छिक वॉक:
≤0.02 °/h
3 डीबी बैंडविड्थ:
≥300Hz
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ):
≤1 °/h
स्केल फैक्टर अस्वस्थता:
≤500ppm
आयाम:
φ40x20 मिमी
बिजली की खपत:
≤1.5w
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
500/महीना
प्रमुखता देना:

Fiber Optic Gyroscope 300°/s range

,

Fiber Optic Gyro 0.5°/h bias

,

Fiber Optic Gyroscope high precision

उत्पाद वर्णन
कम पूर्वाग्रह कोणीय दर सेंसर फाइबर गायरोस्कोप मीटर
MFOG-1703 माइक्रो-नैनो फाइबर ऑप्टिक गायरोस्कोप एक उन्नत कोणीय दर सेंसर है जो सटीक माप अनुप्रयोगों के लिए ऑप्टिकल, यांत्रिक और इलेक्ट्रॉनिक तकनीकों को निर्बाध रूप से एकीकृत करता है।

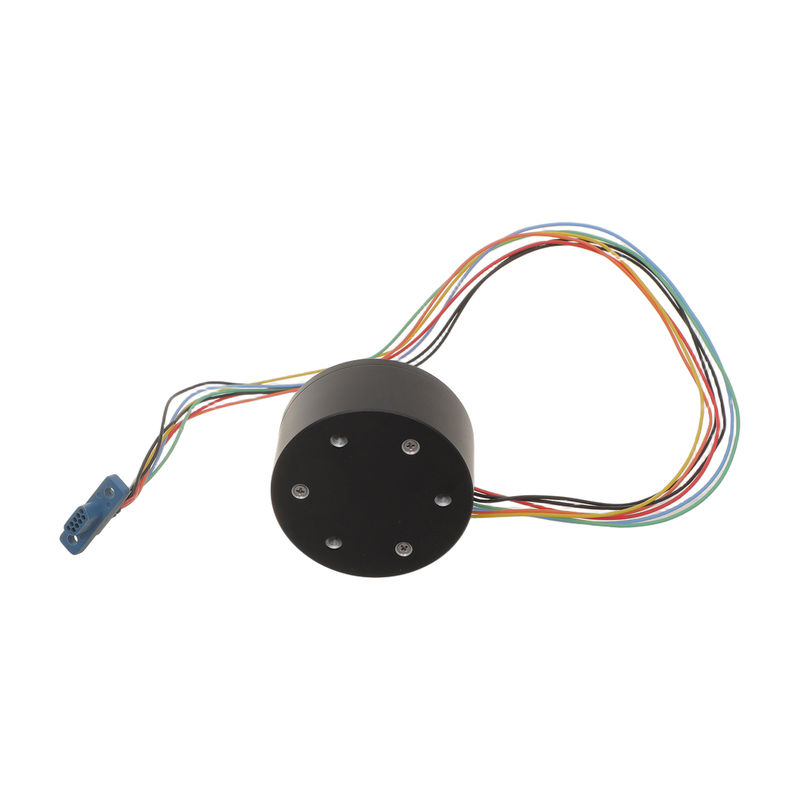

फाइबर ऑप्टिक जायरोस्कोप ±300°/सेकंड रेंज ≤1°/घंटा पूर्वाग्रह 0
मुख्य विशेषताएं
  • बिना हिलने या पहनने वाले भागों के साथ सरल संरचना
  • तेज़ स्टार्टअप और कॉम्पैक्ट डिज़ाइन (φ40*20mm)
  • बहुमुखी अनुप्रयोगों के लिए हल्का निर्माण
  • एटीट्यूड नियंत्रण और वाहक माप प्रणालियों के लिए आदर्श
तकनीकी घटक
  • ऑप्टिकल पथ असेंबली
  • डिटेक्शन और कंट्रोल सिग्नल सर्किट बोर्ड
  • फाइबर रिंग कंकाल और संरचनात्मक आवास
उत्पाद अवलोकन
सैग्नैक प्रभाव पर आधारित, यह गायरोस्कोप उच्च-सटीक माप प्राप्त करने के लिए अत्याधुनिक माइक्रो-नैनो फाइबर उपकरणों का उपयोग करता है। यह काउंटर-प्रोपगेटिंग प्रकाश बीम के बीच चरण अंतर की निगरानी करके कोणीय वेग का पता लगाता है, नियंत्रण या माप प्रणालियों में सटीक प्रतिक्रिया के लिए परिष्कृत इलेक्ट्रॉनिक्स के माध्यम से इस जानकारी को संसाधित करता है।
विश्वसनीयता के लिए डिज़ाइन किया गया, गायरोस्कोप में बिना हिलने वाले भागों के साथ एक कॉम्पैक्ट, हल्का ढांचा है, जो दीर्घकालिक स्थिरता सुनिश्चित करता है। इसकी तेज़ स्टार्ट-अप क्षमता और छोटे आकार इसे हवाई, समुद्री और जमीनी प्लेटफार्मों पर एटीट्यूड नियंत्रण, नेविगेशन और गति माप के लिए उपयुक्त बनाते हैं।
बिजली की आवश्यकताएं
पैरामीटर विशिष्टता
वोल्टेज 4.85V~5.15V
रिपल 20mV
विद्युत प्रवाह 0.2A
विद्युत इंटरफ़ेस
नोड संख्या रंग परिभाषा
1 टैंजरीन RS422 R-
2 नीला RS422 R+
3 हरा RS422 T+
4 पीला RS422 T-
5 काला GND
6 काला GND
7 लाल 5V
प्रदर्शन पैरामीटर
पैरामीटर विशिष्टता
रेंज (°/s) ±150
स्केल फैक्टर (LSB/°/s) 3600
स्केल फैक्टर नॉनलाइनियरिटी (ppm) ≤500
शून्य-पूर्वाग्रह स्थिरता (10s, 1σ, °/H) ≤1
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ, °/H) ≤1
कोणीय यादृच्छिक वॉक (°/H1/2) ≤0.02
पूर्ण तापमान पर शून्य-पूर्वाग्रह स्थिरता (°/H) ≤1.5
3dB बैंडविड्थ (Hz) ≥300
बिजली की आपूर्ति (V) 5±0.15
बिजली की खपत (W) ≤1.5
उत्पाद आरेख

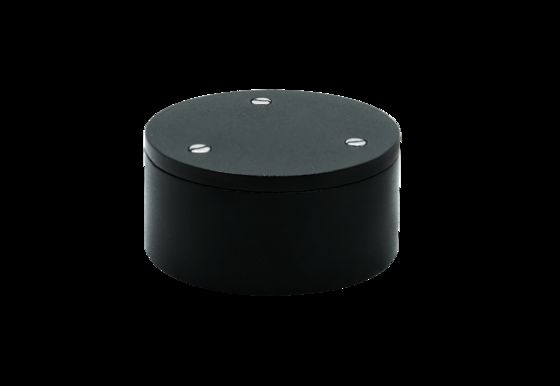

फाइबर ऑप्टिक जायरोस्कोप ±300°/सेकंड रेंज ≤1°/घंटा पूर्वाग्रह 1
Fizoptika VG1703 फाइबर ऑप्टिक गायरोस्कोप तकनीकी आरेख

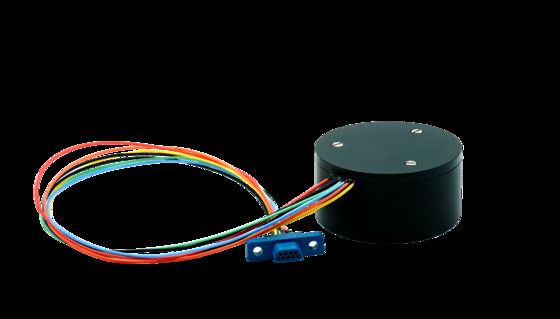

फाइबर ऑप्टिक जायरोस्कोप ±300°/सेकंड रेंज ≤1°/घंटा पूर्वाग्रह 2
Fizoptika VG1703 फाइबर ऑप्टिक गायरोस्कोप आयामी आरेख
