एमएफओजी-1703 चीनी फैक्टरी आपूर्ति फाइबर जिरो सेंसर कम पूर्वाग्रह

एमएफओजी-1703 चीनी फैक्टरी आपूर्ति फाइबर जिरो सेंसर कम पूर्वाग्रह

ब्रांड नाम: Firepower
मॉडल संख्या: एमएफओजी-1703
एमओक्यू: 1
कीमत: 1350$
भुगतान की शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 500/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
श्रेणी:
±150°/एस
शून्य-पूर्वाग्रह स्थिरता ((10s, 1σ):
≤1 °/h
कोणीय यादृच्छिक वॉक:
≤0.02 °/h
3 डीबी बैंडविड्थ:
≥300Hz
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ):
≤1 °/h
स्केल फैक्टर अस्वस्थता:
≤500ppm
आयाम:
φ40x20 मिमी
बिजली की खपत:
≤1.5w
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
500/महीना
प्रमुखता देना:

फाइबर ऑप्टिक जिरो सेंसर कम पूर्वाग्रह

,

चीनी कारखाने का जिरो सेंसर

,

वारंटी के साथ फाइबर जिरो सेंसर

उत्पाद वर्णन

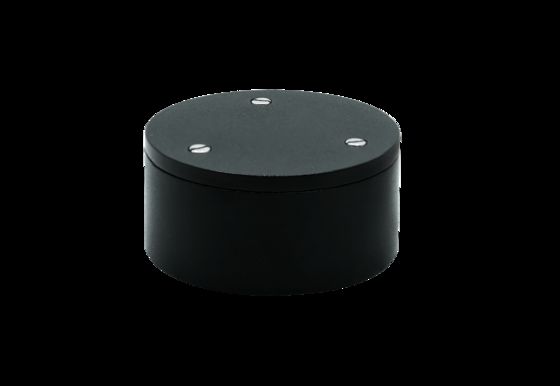

एमएफओजी-1703 चीनी फैक्टरी आपूर्ति फाइबर जिरो सेंसर कम पूर्वाग्रह
एमएफओजी-1703 चीनी फैक्टरी आपूर्ति फाइबर जिरो सेंसर कम पूर्वाग्रह 0
प्रमुख विशेषताएं
  • कोई चलती या पहनने वाले भागों के बिना सरल संरचना
  • त्वरित प्रारंभ और कॉम्पैक्ट डिजाइन (φ40*20 मिमी)
  • बहुमुखी अनुप्रयोगों के लिए हल्के निर्माण
  • आसन नियंत्रण और वाहक माप प्रणाली के लिए आदर्श
तकनीकी घटक
  • ऑप्टिकल पथ संयोजन
  • पता लगाने और नियंत्रण संकेत सर्किट बोर्ड
  • फाइबर रिंग कंकाल और संरचनात्मक आवास
उत्पाद का अवलोकन
एमएफओजी-40 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप एक उन्नत कोणीय दर सेंसर है जो ऑप्टिकल, यांत्रिक और इलेक्ट्रॉनिक प्रौद्योगिकियों को एकीकृत करता है।यह उच्च परिशुद्धता माप प्राप्त करने के लिए अत्याधुनिक माइक्रो-नैनो फाइबर उपकरणों का उपयोग करता हैजिरोस्कोप विपरीत दिशाओं में फैलने वाली दो प्रकाश किरणों के बीच उत्पन्न चरण अंतर की निगरानी करके कोणीय वेग का पता लगाता है।परिष्कृत इलेक्ट्रॉनिक्स के माध्यम से इस जानकारी की प्रसंस्करण, और नियंत्रण या माप के प्रयोजनों के लिए सटीक प्रतिक्रिया प्रदान करता है।
इस उत्पाद को सरलता और विश्वसनीयता को ध्यान में रखते हुए बनाया गया है। इसमें एक कॉम्पैक्ट और हल्के संरचना है, जिसमें कोई चलती भाग या घटक नहीं हैं जो पहनने के अधीन हैं,दीर्घकालिक स्थिरता और स्थायित्व सुनिश्चित करनाइसकी तेजी से आरंभ करने की क्षमता, इसके छोटे आकार और कम वजन के साथ मिलकर इसे विभिन्न वाहक के आसन नियंत्रण, नेविगेशन और गति माप में अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता है,हवाई सहित, समुद्री और जमीनी प्लेटफार्मों।
बिजली की आवश्यकताएँ
पैरामीटर विनिर्देश
वोल्टेज 4.85V~5.15V
रिपल 20mV
विद्युत धारा 0.2A
विद्युत इंटरफेस
नोड संख्या रंग परिभाषा
1 टेंडरिन RS422 R-
2 नीला RS422 आर+
3 हरी RS422 टी+
4 पीला RS422 टी-
5 काला जीएनडी
6 काला जीएनडी
7 लाल 5V
प्रदर्शन मापदंड
पैरामीटर विनिर्देश
रेंज (°/s) ± 150
स्केल फैक्टर (LSB/°/s) 3600
स्केल फैक्टर गैर-रैखिकता (पीपीएम) ≤ 500
शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/H) ≤ 1
शून्य पूर्वाग्रह दोहराव (1σ, °/H) ≤ 1
कोणीय यादृच्छिक चलना (°/H1/2) ≤0.02
पूर्ण तापमान पर शून्य पक्षपात स्थिरता (°/H) ≤1.5
3dB बैंडविड्थ (Hz) ≥300
विद्युत आपूर्ति (V) 5±015
बिजली की खपत (डब्ल्यू) ≤1.5
उत्पाद आरेख
एमएफओजी-1703 चीनी फैक्टरी आपूर्ति फाइबर जिरो सेंसर कम पूर्वाग्रह 1
Fizoptika VG1703 फाइबर ऑप्टिक जायरोस्कोप तकनीकी चित्र
एमएफओजी-1703 चीनी फैक्टरी आपूर्ति फाइबर जिरो सेंसर कम पूर्वाग्रह 2
Fizoptika VG1703 फाइबर ऑप्टिक गिरोस्कोप आयामी ड्राइंग
