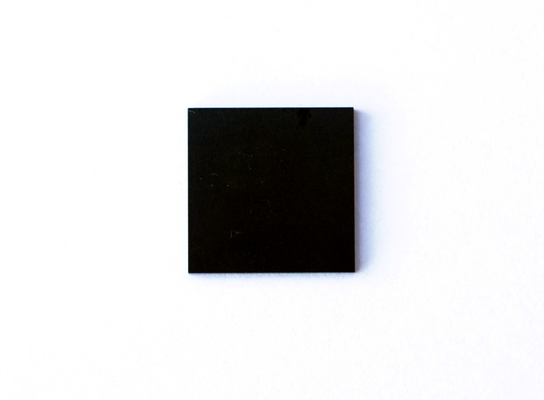

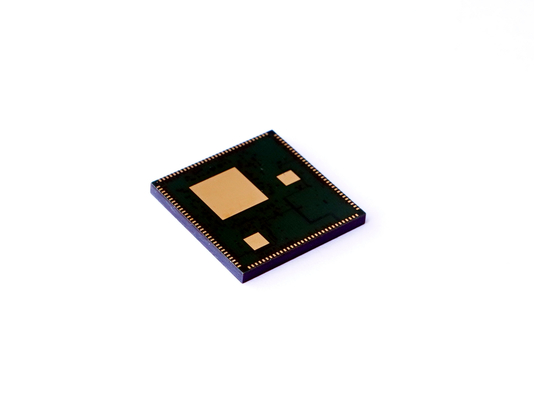

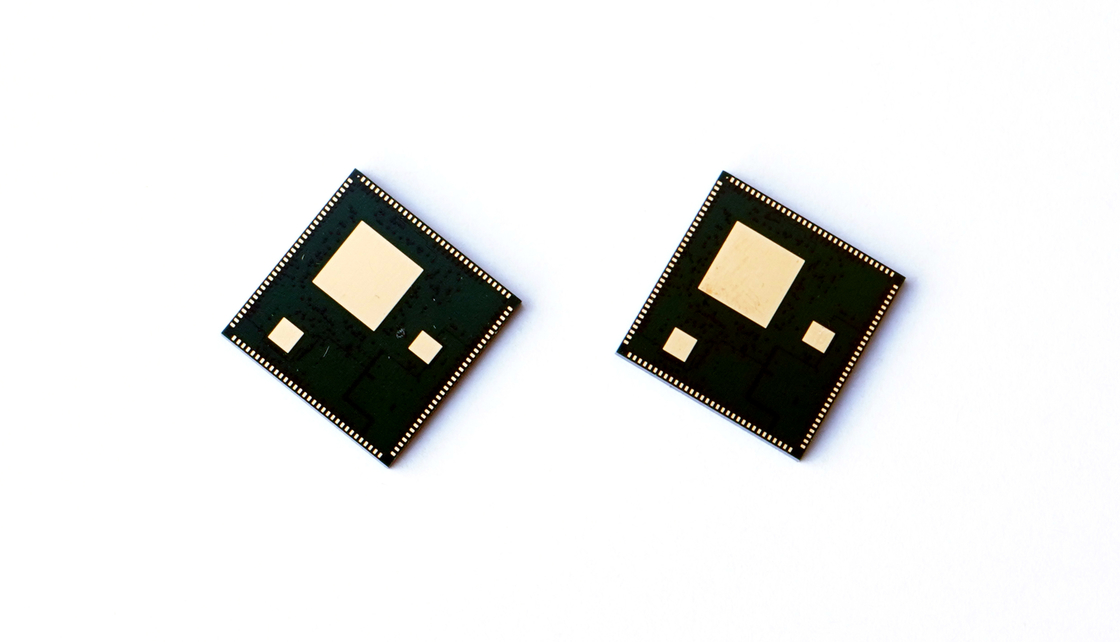

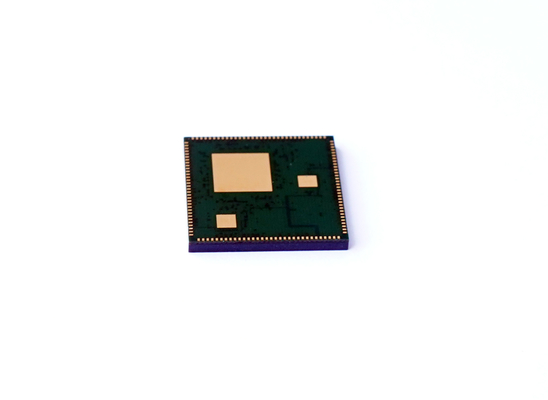

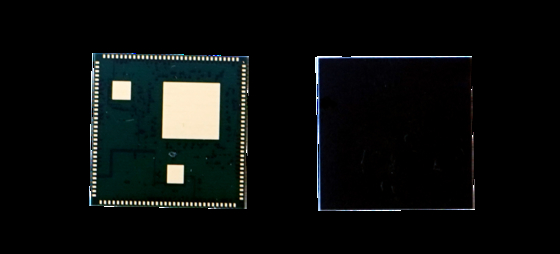

फाइबर ऑप्टिक गायरो कंट्रोल चिप 14bit ADC 80MHz

फाइबर ऑप्टिक गायरो कंट्रोल चिप 14bit ADC 80MHz

ब्रांड नाम: FIREPOWER
मॉडल संख्या: चपेट
एमओक्यू: 1
कीमत: 200$
भुगतान की शर्तें: एल/सी, टी/टी
आपूर्ति करने की क्षमता: नमूने के लिए 1 सप्ताह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
एडीसी संकल्प:
14 बिट
एडीसी अधिकतम परिचालन आवृत्ति:
80 मेगाहर्ट्ज
एडीसी सिग्नल-टू-शोर अनुपात (एसएनआर):
60DB
समतुल्य इनपुट शोर:
3LSB
डीएसी संकल्प:
14 बिट
RS422 संचार दर:
≥5mbps
DIMENSIONS:
≤12 मिमी × 12 मिमी × 2.5 मिमी
आउटपुट ड्राइव वोल्टेज:
≥9vpp
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
नमूने के लिए 1 सप्ताह
प्रमुखता देना:

फाइबर ऑप्टिक जिरो कंट्रोल चिप

,

14bit ADC गायरो चिप

,

80MHz फाइबर ऑप्टिक गायरो

उत्पाद वर्णन
एकीकृत सिग्नल प्रोसेसिंग के साथ फाइबर ऑप्टिक जिरो कंट्रोल चिप
उत्पाद का वर्णन

फाइबर ऑप्टिक जिरो नियंत्रण के लिए यह विशेष चिप उच्च एकीकरण, कॉम्पैक्ट आकार, कम बिजली की खपत और मजबूत प्रदर्शन की विशेषता है।यह फाइबर ऑप्टिक जिरो नियंत्रण के लिए आवश्यक सभी मुख्य चिप उपकरणों एकीकृत करता है, 0.5% से कम सटीकता के साथ gyros के लिए उपयुक्त

  • सर्किट वॉल्यूम को लगभग 70% तक कम करता है
  • प्रभावी ढंग से जिरो आयामों को कम करता है
  • अलग-अलग उपकरणों की तुलना में बेहतर स्थिरता
  • फाइबर ऑप्टिक जिरो आर एंड डी चक्र को काफी कम करता है

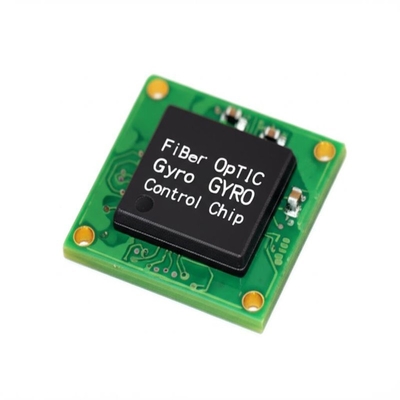

High-performance integrated chip for fiber optic gyro control
चिप संरचना

चिप में कई कार्यात्मक इकाइयां समाहित हैंः

  • प्रोग्रामेबल लॉजिक और मेमोरी इकाइयां (FPGA और FLASH)
  • डिजिटल से एनालॉग रूपांतरण (DAC)
  • एनालॉग से डिजिटल रूपांतरण (एडीसी)
  • चालक (डुबकी)
  • संचार इकाई (422)
Chip composition and architecture diagram
तकनीकी विनिर्देश
नहीं. पैरामीटर विनिर्देश
1 एडीसी संकल्प 14बिट
2 एडीसी अधिकतम संचालन आवृत्ति 80MHz
3 एडीसी संकेत-शोर अनुपात (एसएनआर) 60dB
4 बराबर इनपुट शोर 3LSB
5 डीएसी संकल्प 14बिट
6 डीएसी अधिकतम संचालन आवृत्ति 50MHz
7 डीएसी स्प्यूरियस-फ्री डायनामिक रेंज (एसएफडीआर) 68dB
8 आउटपुट ड्राइव वोल्ट ≥9Vpp
9 RS422 संचार दर ≥5MBPS
10 स्टैंडबाय पावर खपत ≤0.8W
11 आयाम ≤ 12 मिमी*12 मिमी*2.5 मिमी
12 पैकेज का प्रकार QFN
