ADIS16475 MEMS जड़त्वीय मापन इकाई मॉड्यूल, SPI इंटरफ़ेस के साथ

ADIS16475 MEMS जड़त्वीय मापन इकाई मॉड्यूल, SPI इंटरफ़ेस के साथ

ब्रांड नाम: FIREPOWER
मॉडल संख्या: 16475C
एमओक्यू: 1
कीमत: 200$
भुगतान की शर्तें: एल/सी, डी/पी, टी/टी
आपूर्ति करने की क्षमता: नमूने के लिए 1 सप्ताह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
जाइरो मापने की सीमा:
± 500 डिग्री / एस
स्केल फैक्टर अस्वस्थता:
100 पीपीएम
यादृच्छिक चाल:
0.15°/√घंटा
बैंडविड्थ:
345Hz
Acc रेंज:
± 8g
स्केल फैक्टर दोहराव योग्यता:
500ppm
अद्यतन गति:
2.0ksps
बिजली आपूर्ति करें:
20ma
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
नमूने के लिए 1 सप्ताह
प्रमुखता देना:

ADIS16475 MEMS IMU मॉड्यूल

,

SPI इंटरफ़ेस IMU एक्सेलेरोमीटर

,

MEMS जाइरो मापन इकाई

उत्पाद वर्णन
लघु एमईएमएस जड़ता माप इकाई मॉड्यूल ADIS16475

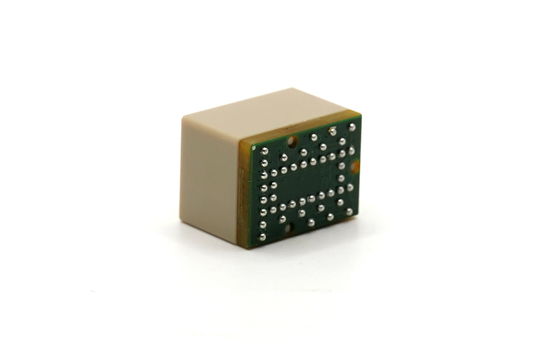

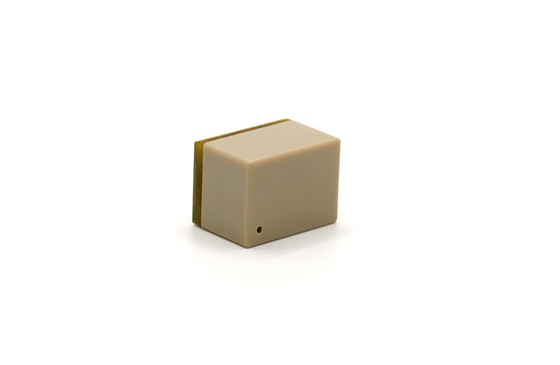

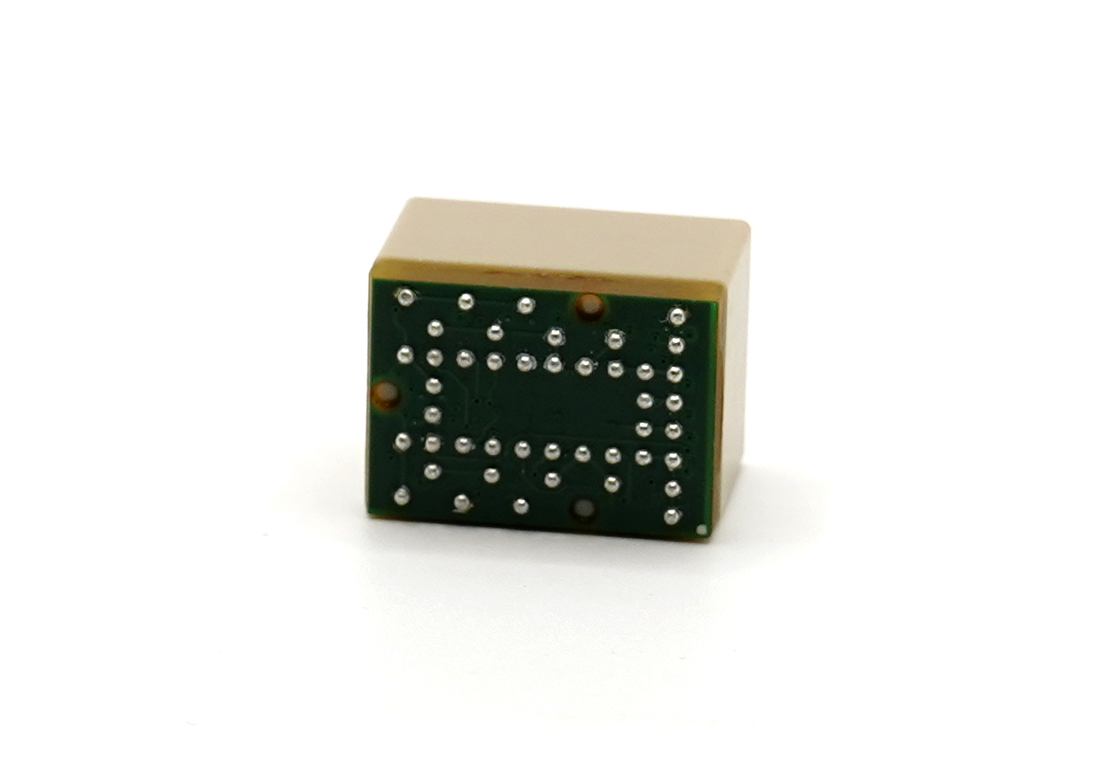

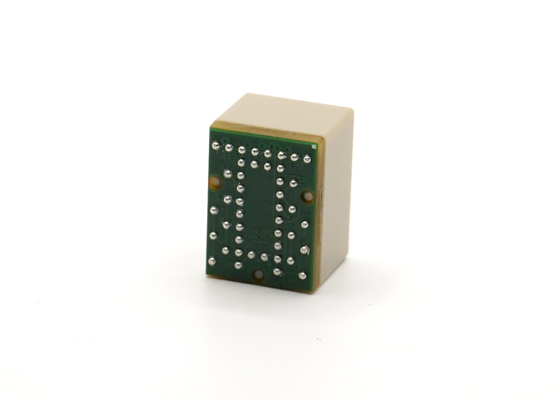

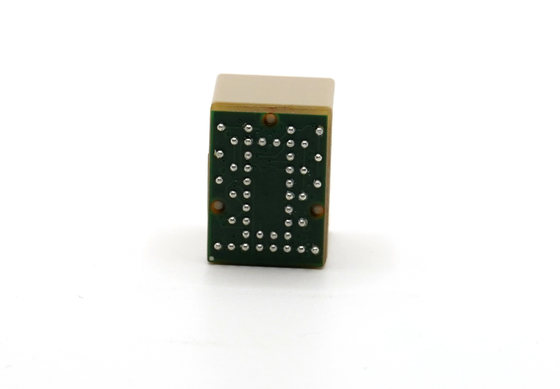

ADIS16475C एक उच्च परिशुद्धता, लघुकृत एमईएमएस गति सेंसर मॉड्यूल है जिसमें तीन अक्षीय जिरोस्कोप और तीन अक्षीय त्वरणमापक है।प्रत्येक जड़ता सेंसर एक एसपीआई इंटरफ़ेस और रजिस्टर संरचना का उपयोग कर डेटा अधिग्रहण और विन्यास नियंत्रण के लिए एक सरल इंटरफ़ेस प्रदान करने के लिए संकेत कंडीशनिंग सर्किटरी के साथ संयुक्त हैयह मॉड्यूल लगभग 15 मिमी * 11 मिमी * 11 मिमी के आकार के 100 बॉल बीजीए पैकेज में उपलब्ध है।
प्रमुख विशेषताएं
  • उच्च-सटीक एमईएमएस गति संवेदन प्रौद्योगिकी
  • तीन अक्षीय जिरोस्कोप और तीन अक्षीय त्वरणमापक
  • डेटा अधिग्रहण के लिए सरल एसपीआई इंटरफ़ेस
  • कॉम्पैक्ट 100-बॉल बीजीए पैकेज (15 मिमी * 11 मिमी * 11 मिमी)
  • एकीकृत संकेत कंडीशनिंग सर्किट
तकनीकी विनिर्देश
पैरामीटर परीक्षण की शर्तें अधिकतम विशिष्ट न्यूनतम इकाई
जिरोस्कोप
माप सीमा ±500 °/सेक
स्केल फैक्टर X_GYRO_OUT और X_GYRO_LOW (32-बिट) 2,621,440 एलएसबी/°/सेक
स्केल फैक्टर नॉनलाइनर सबसे अच्छा सीधी रेखा फिट, इनपुट कोणीय दर 500 डीपीएस 100 पीपीएम
शून्य पूर्वाग्रह अस्थिरता अल्लन, 1 σ 2.5 3.0 °/घंटा
यादृच्छिक चलना 1 σ 0.15 0.20 °/√h
बैंडविड्थ -3dB 345 हर्ज
त्वरकमापक
माप सीमा ±8
स्केल फैक्टर X_ACCL_OUT और X_ACCL_LOW (32-बिट) 2,621,44000 एलएसबी/जी
शून्य पूर्वाग्रह अस्थिरता अल्लन, 1 σ 25 50
बैंडविड्थ -3dB 393 हर्ज
सामान्य विनिर्देश
आरंभ समय 1000 एमएस
अद्यतन गति 2.0 kSPS
ऑपरेटिंग वोल्टेज रेंज वीडीडी 3.0 3.6 वी
आपूर्ति करंट वीडीडी = 3.3 वी 17 20 mA
रूपरेखा
ADIS16475 MEMS जड़त्वीय मापन इकाई मॉड्यूल, SPI इंटरफ़ेस के साथ 0 ADIS16475 MEMS जड़त्वीय मापन इकाई मॉड्यूल, SPI इंटरफ़ेस के साथ 1 ADIS16475 MEMS जड़त्वीय मापन इकाई मॉड्यूल, SPI इंटरफ़ेस के साथ 2
