| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | एमएफओजी-091डी |
| एमओक्यू: | 1 |
| कीमत: | 800$ |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 500/महीना |

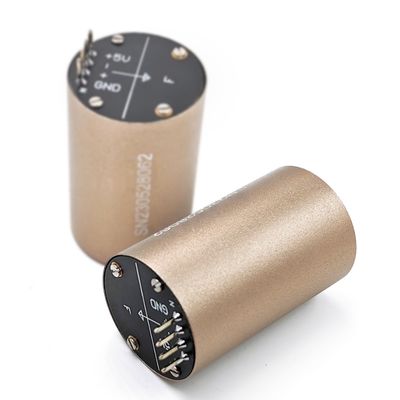

दMFOG-091Dमाइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप एक उन्नत कोणीय दर सेंसर है जो ऑप्टिक्स, यांत्रिकी और इलेक्ट्रॉनिक्स को एकीकृत करता है।प्रक्रिया, और प्रति-प्रसार प्रकाश किरणों द्वारा उत्पन्न चरण अंतर की प्रतिक्रिया।

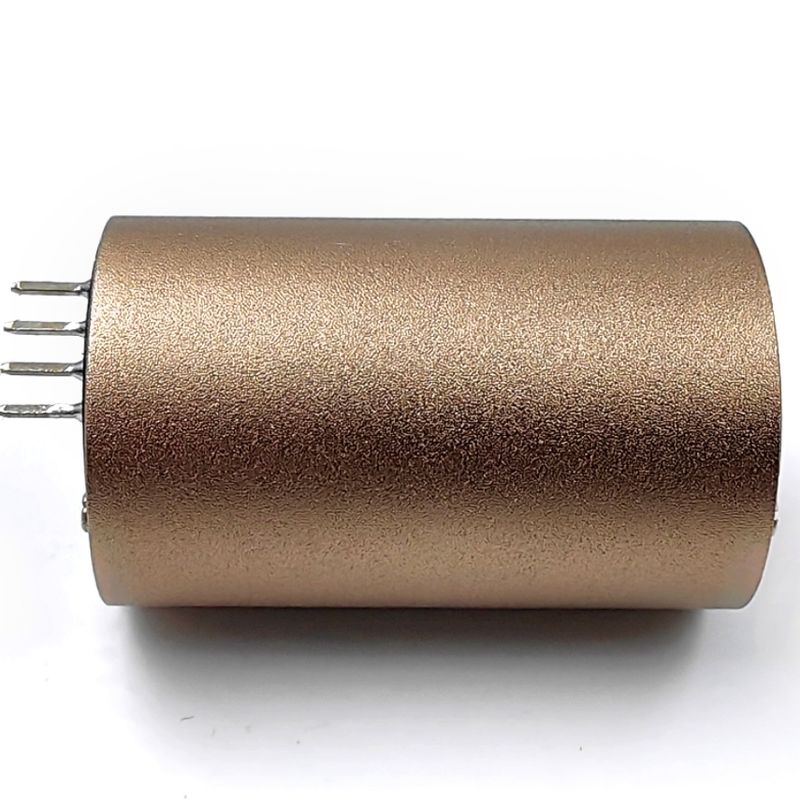

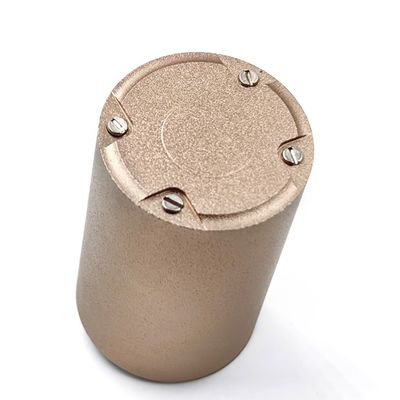

आयाम:φ24 मिमी × 51.6 मिमी
वजनः≤ 30 ग्राम
|
सीरियल नंबर |
परियोजना |
प्रदर्शन संकेतक |
|
1 |
रेंज (°/s) |
±300 |
|
2 |
स्केल फैक्टर (LSB/o/s) |
3600 |
|
3 |
स्केल फैक्टर स्थिरता (आरएमएस,%) |
≤0.1 |
|
4 |
≤3 |
|
|
5 |
शून्य पूर्वाग्रह दोहराव (1σ, °/एच) |
≤2 |
|
6 |
कोणीय यादृच्छिक चलना (°/H1/2) |
≤0.02 |
|
7 |
प्रारंभ समय |
≤2 |
|
8 |
विद्युत आपूर्ति (V) |
5+015 |
|
9 |
बिजली की खपत (डब्ल्यू) |
≤1.5 |
|
10 |
एमटीबीएफ (गणित मूल्यांकन) |
50000h @ 20°C |
बिजली की आवश्यकताएँ
उत्पाद के लिए बाहरी बिजली की आपूर्ति में दो सर्किट हैं और आवश्यकताएं तालिका 2 में दी गई हैं:
तालिका 2 बाहरी बिजली आपूर्ति की आवश्यकताएं
|
|
+5V |
|
वोल्टेज |
4.85V~5.15V |
|
रिपल |
20mV |
|
विद्युत धारा |
0.2A |
विद्युत इंटरफेस
एमएफओजी-091डी सूक्ष्म-नैनो फाइबर ऑप्टिक जिरोस्कोप एक बंधन पैड द्वारा विद्युत रूप से बाहर से जुड़ा हुआ है।
यह इस प्रकार परिभाषित किया गया हैः
|
नोड संख्या |
रंग |
परिभाषा |
|
1 |
जीएनडी |
जमीन |
|
2 |
+5V |
विद्युत आपूर्ति |
|
3 |
हाँ |
RS422 टी+ |
|
4 |
YB |
RS422 टी- |
|
5 |
बी |
RS422 R- |
|
6 |
ए |
RS422 आर+ |
