VG103PT फाइबर ऑप्टिक गायरो के लिए एनालॉग गायरो ±350°/s रेंज ≤1°/घंटा स्थिरता

VG103PT फाइबर ऑप्टिक गायरो के लिए एनालॉग गायरो ±350°/s रेंज ≤1°/घंटा स्थिरता

ब्रांड नाम: Firepower
मॉडल संख्या: MFOG-103
एमओक्यू: 1
कीमत: 1350$
भुगतान की शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 500/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
श्रेणी:
± 350 °/s
शून्य-पूर्वाग्रह स्थिरता ((10s, 1σ):
≤1 °/h
कोणीय यादृच्छिक वॉक:
≤0.02 °/h
3 डीबी बैंडविड्थ:
≥1000Hz
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ):
≤1 °/h
स्केल फैक्टर अस्वस्थता:
6 ± 0.6mv °/s
वज़न:
≤80g
बिजली की खपत:
≤1w
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
500/महीना
प्रमुखता देना:

VG103PT के लिए एनालॉग जाइरो

,

±350°/s रेंज के साथ फाइबर ऑप्टिक जाइरो

,

≤1°/घंटा स्थिरता वाला जाइरो

उत्पाद वर्णन
VG103PT फाइबर ऑप्टिक गायरो और ±350°/s रेंज और ≤1°/h स्थिरता के लिए एनालॉग गायरो

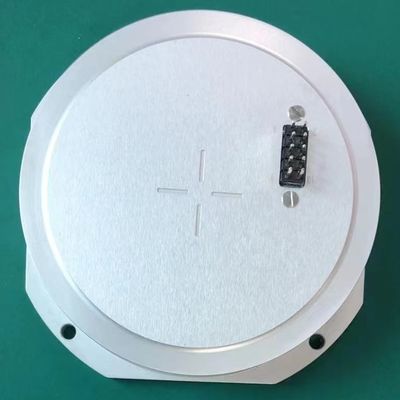

VG103PT फाइबर ऑप्टिक गायरो के लिए एनालॉग गायरो ±350°/s रेंज ≤1°/घंटा स्थिरता 0
MFOG-103 माइक्रो-नैनो फाइबर ऑप्टिक गायरो एक उन्नत कोणीय दर सेंसर है जो ऑप्टिकल, यांत्रिक और इलेक्ट्रॉनिक घटकों को एकीकृत करता है। सैग्नैक प्रभाव का उपयोग करते हुए, यह काउंटर-प्रोपगेटिंग प्रकाश बीम के बीच चरण अंतर को सटीक रूप से मापने के लिए कई माइक्रो-नैनो फाइबर उपकरणों को शामिल करता है।
मुख्य विशेषताएं
  • 2025 नवीनतम ओपन-लूप इंटीग्रेटेड फाइबर ऑप्टिक गायरोस्कोप
  • प्रतिस्पर्धी मूल्य निर्धारण के साथ फैक्टरी डायरेक्ट सप्लाई
  • ऑप्टिक्स, मैकेनिक्स और इलेक्ट्रॉनिक्स को एकीकृत करने वाला उच्च-प्रदर्शन कोणीय दर सेंसर
  • सटीक माप के लिए सैग्नैक प्रभाव पर आधारित है
  • कोई हिलने वाला पुर्जा नहीं होने के साथ पूरी तरह से ठोस-अवस्था संरचना
  • उत्कृष्ट विश्वसनीयता और लंबी सेवा जीवन
  • झटके और कंपन के लिए उच्च प्रतिरोध
  • तेज़ स्टार्टअप और कॉम्पैक्ट डिज़ाइन
तकनीकी विशिष्टताएँ
तालिका 1: मुख्य प्रदर्शन पैरामीटर
क्रमांक परियोजना प्रदर्शन संकेतक
1 रेंज (°/s) ±350
2 स्केल फैक्टर (mV/°/s) 6±0.6
3 शून्य-पूर्वाग्रह स्थिरता (10s, 1σ, °/H) ≤1
4 शून्य-पूर्वाग्रह पुनरावृत्ति (1σ, °/H) ≤1
6 3dB बैंडविड्थ (Hz) ≥1000
7 रैंडम वॉक (°/√H) ≤0.02
8 बिजली की आपूर्ति (V) 5+0.25
9 बिजली की खपत (W) ≤1
10 प्रभाव (g) ≥1500
11 त्वरण (g) ≥70
12 सेवा जीवन (वर्ष) ≥15
13 MTBF ≥100000
उत्पाद घटक
  • ऑप्टिकल पथ असेंबली
  • डिटेक्शन और कंट्रोल सिग्नल सर्किट बोर्ड
  • ऑप्टिकल फाइबर रिंग कंकाल
  • शेल और अन्य संरचनात्मक भाग
अनुप्रयोग
इनमें सटीक रवैया माप और नियंत्रण के लिए आदर्श:
  • यूएवी (मानव रहित हवाई वाहन)
  • निर्देशित मिसाइलें
  • समुद्री प्रणाली
  • रोबोटिक सिस्टम
  • विभिन्न गतिशील प्लेटफ़ॉर्म
उत्पाद आरेख

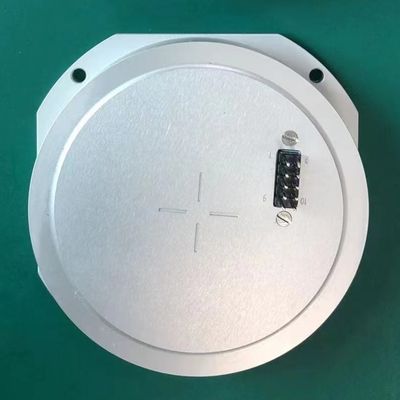

VG103PT फाइबर ऑप्टिक गायरो के लिए एनालॉग गायरो ±350°/s रेंज ≤1°/घंटा स्थिरता 1

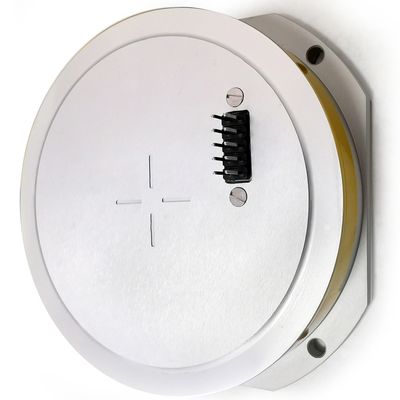

VG103PT फाइबर ऑप्टिक गायरो के लिए एनालॉग गायरो ±350°/s रेंज ≤1°/घंटा स्थिरता 2
