Fizoptika VG1703 एनालॉग आउटपुट फाइबर ऑप्टिक जिरो ±300°/s रेंज

Fizoptika VG1703 एनालॉग आउटपुट फाइबर ऑप्टिक जिरो ±300°/s रेंज

ब्रांड नाम: Firepower
मॉडल संख्या: एमएफओजी-1703
एमओक्यू: 1
कीमत: 1350$
भुगतान की शर्तें: L/C,D/P,T/T,Western Union
आपूर्ति करने की क्षमता: 500/month
विस्तृत जानकारी
Place of Origin:
China
श्रेणी:
±150°/एस
शून्य-पूर्वाग्रह स्थिरता ((10s, 1σ):
≤1 °/h
कोणीय यादृच्छिक वॉक:
≤0.02 °/h
3 डीबी बैंडविड्थ:
≥300Hz
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ):
≤1 °/h
स्केल फैक्टर अस्वस्थता:
≤500ppm
आयाम:
φ40x20 मिमी
बिजली की खपत:
≤1.5w
Packaging Details:
Sponge + Carton
Supply Ability:
500/month
प्रमुखता देना:

फाइबर ऑप्टिक जाइरो एनालॉग आउटपुट

,

फाइबर ऑप्टिक जिरो ± 300°/सेकंड रेंज

,

फाइबर ऑप्टिक जिरो 0.5°/h स्थिरता

उत्पाद वर्णन
Fizoptika VG1703 एनालॉग आउटपुट फाइबर ऑप्टिक जिरो ±300°/s रेंज

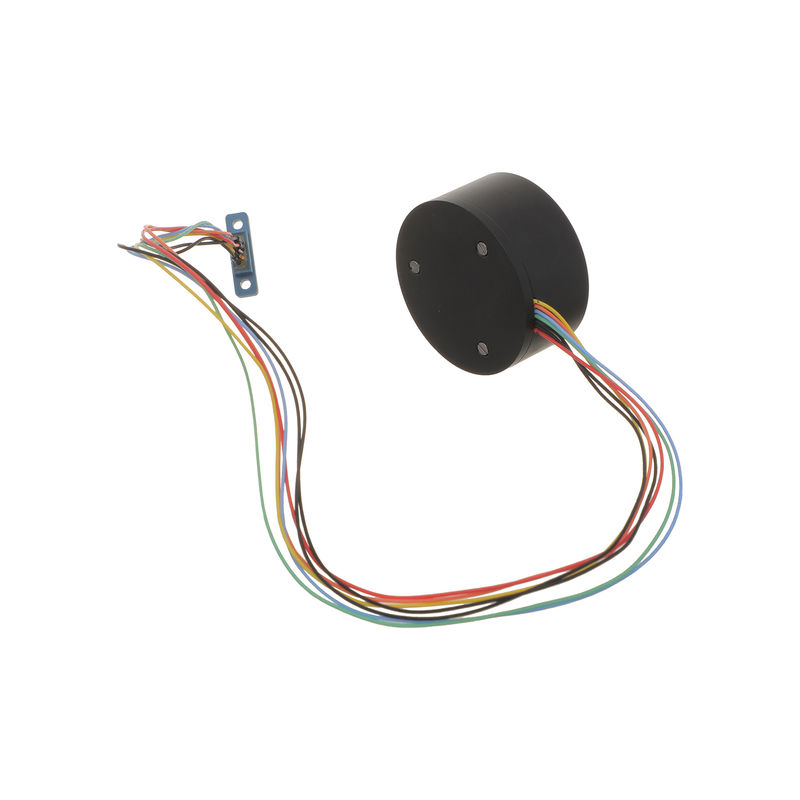

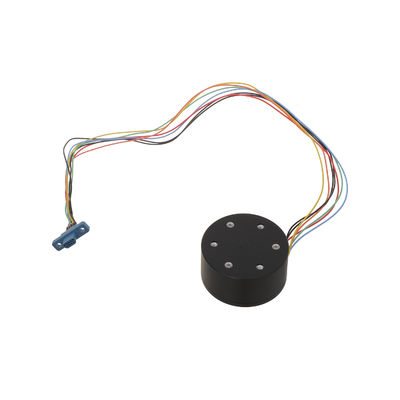

Fizoptika VG1703 Fiber Optic Gyroscope product photo
उत्पाद विशेषताएं
विशेषता मूल्य
रेंज ± 150°/सेकंड
शून्य पूर्वाग्रह स्थिरता (10s, 1σ) ≤1°/घंटा
कोणीय यादृच्छिक चलना ≤0.02°/घंटा
3dB बैंडविड्थ ≥ 300 हर्ट्ज
शून्य पूर्वाग्रह दोहराव (1σ) ≤1°/घंटा
स्केल फैक्टर नॉनलाइनर ≤ 500 पीपीएम
आयाम φ40×20 मिमी
बिजली की खपत ≤1.5W
उत्पाद का अवलोकन
एमएफओजी-1703 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप एक उन्नत कोण दर सेंसर है जो ऑप्टिकल, यांत्रिक और इलेक्ट्रॉनिक प्रौद्योगिकियों को सहज रूप से एकीकृत करता है।यह उच्च परिशुद्धता माप प्राप्त करने के लिए अत्याधुनिक माइक्रो-नैनो फाइबर उपकरणों का उपयोग करता हैजिरोस्कोप विपरीत दिशाओं में फैलने वाली दो प्रकाश किरणों के बीच उत्पन्न चरण अंतर की निगरानी करके कोणीय वेग का पता लगाता है।परिष्कृत इलेक्ट्रॉनिक्स के माध्यम से इस जानकारी की प्रसंस्करण, और नियंत्रण या माप के प्रयोजनों के लिए सटीक प्रतिक्रिया प्रदान करता है।
इस उत्पाद को सरलता और विश्वसनीयता को ध्यान में रखते हुए बनाया गया है। इसमें एक कॉम्पैक्ट और हल्के संरचना है, जिसमें कोई चलती भाग या घटक नहीं हैं जो पहनने के अधीन हैं,दीर्घकालिक स्थिरता और स्थायित्व सुनिश्चित करनाइसकी तेजी से आरंभ करने की क्षमता, इसके छोटे आकार और कम वजन के साथ मिलकर इसे विभिन्न वाहक के आसन नियंत्रण, नेविगेशन और गति माप में अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता है,हवाई सहित, समुद्री और जमीनी प्लेटफार्मों।
प्रमुख विशेषताएं
  • कोई चलती या पहनने वाले भागों के बिना सरल संरचना
  • त्वरित प्रारंभ और कॉम्पैक्ट डिजाइन (φ40×20mm)
  • बहुमुखी अनुप्रयोगों के लिए हल्के निर्माण
  • आसन नियंत्रण और वाहक माप प्रणाली के लिए आदर्श
तकनीकी घटक
  • ऑप्टिकल पथ संयोजन
  • पता लगाने और नियंत्रण संकेत सर्किट बोर्ड
  • फाइबर रिंग कंकाल और संरचनात्मक आवास
प्रदर्शन मापदंड
पैरामीटर विनिर्देश
रेंज (°/s) ± 150
स्केल फैक्टर (LSB/°/s) 3600
स्केल फैक्टर गैर-रैखिकता (पीपीएम) ≤ 500
शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/H) ≤ 1
शून्य पूर्वाग्रह दोहराव (1σ, °/H) ≤ 1
कोणीय यादृच्छिक चलना (°/H1/2) ≤0.02
पूर्ण तापमान पर शून्य पक्षपात स्थिरता (°/H) ≤1.5
3dB बैंडविड्थ (Hz) ≥300
विद्युत आपूर्ति (V) 5±015
बिजली की खपत (डब्ल्यू) ≤1.5
उत्पाद आरेख
Fizoptika VG1703 Fiber Optic Gyroscope technical diagram showing internal components and layout
आंतरिक अवयवों और लेआउट को दिखाने वाला तकनीकी आरेख
Fizoptika VG1703 Fiber Optic Gyroscope dimensional drawing with measurements
माप के साथ आयामी चित्र
