| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | Imu6-1 |
| एमओक्यू: | 1 |
| कीमत: | 2000$ |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 500 / माह |
| विशेषता | मान |
|---|---|
| जाइरो मापने की सीमा | ±400°/s |
| पूर्वाग्रह स्थिरता | 0.3°/h |
| कोणीय यादृच्छिक विचलन | 0.15º/√h |
| पूर्वाग्रह पुनरावृत्ति (1σ) | 1°/h |
| पैमाना कारक पुनरावृत्ति (1σ) | 150ppm |
| 3 डीबी बैंडविड्थ | 250Hz |
| एक्सेलेरोमीटर पूर्वाग्रह स्थिरता | 0.02mg |
| वज़न | 55g |
| गलत संरेखण | ±0.05° |
| बिजली की खपत | 2W |

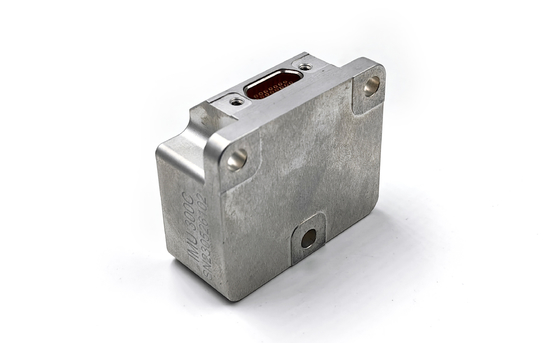

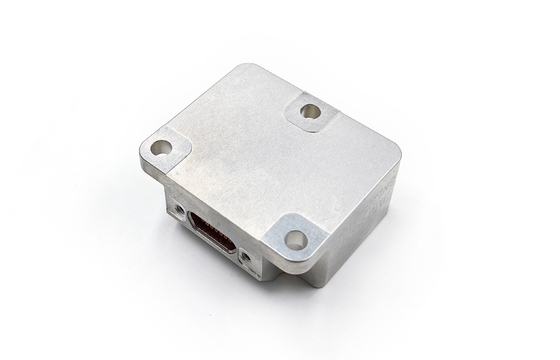

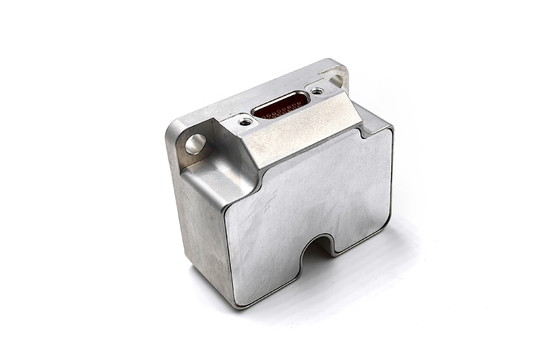

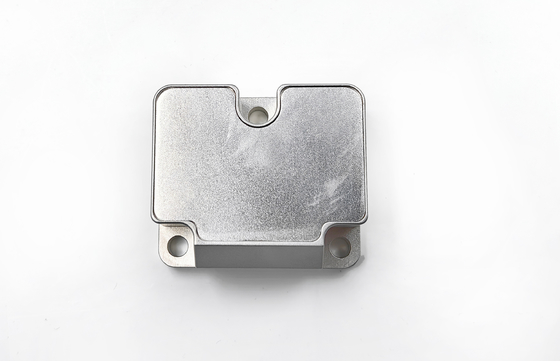

IMU6 MEMS इनर्शियल मेजरमेंट यूनिट एक अत्यधिक एकीकृत संवेदी प्रणाली है जिसे एयरोस्पेस और रक्षा अनुप्रयोगों के लिए RS-422 आउटपुट के साथ डिज़ाइन किया गया है।
चलते प्लेटफार्मों के तीन-अक्ष कोणीय दर, रैखिक त्वरण और झुकाव कोण को मापने के लिए डिज़ाइन किया गया, सिस्टम में तापमान क्षतिपूर्ति, स्थापना गलत संरेखण सुधार और गैर-रैखिक क्षतिपूर्ति सहित व्यापक त्रुटि क्षतिपूर्ति शामिल है। पूर्वनिर्धारित संचार प्रोटोकॉल का पालन करते हुए मानक RS-422 सीरियल इंटरफ़ेस के माध्यम से उच्च-सटीक डेटा आउटपुट करता है।
| पैरामीटर | इकाई | IMU6-1 | IMU6-1A | IMU6-1B | IMU6-1C |
|---|---|---|---|---|---|
| मापने की सीमा (अनुकूलन योग्य) | °/s | ±400 | ±400 | ±400 | ±2000 |
| इन-रन पूर्वाग्रह स्थिरता (@ एलन विचरण) | °/h | 0.3 | 0.1 | 0.05 | 1 |
| 10s पर पूर्वाग्रह स्थिरता (10s चिकना, 1σ, कमरे का तापमान) | °/h | 3 | 1 | 0.5 | 6 |
| पूर्ण तापमान में पूर्वाग्रह स्थिरता | °/h | 10 | 3 | 2 | 18 |
| कोणीय यादृच्छिक विचलन | °/√h | 0.15 | 0.1 | 0.02 | 0.3 |
| पूर्वाग्रह पुनरावृत्ति (1σ) | °/h | 1 | 0.5 | 0.3 | 2 |
| पूर्वाग्रह त्वरण संवेदनशीलता | °/h/g | 1 | 1 | 1 | 2 |
| पैमाना कारक गैर-रैखिकता (1σ) | ppm | 150 | 150 | 150 | 300 |
| पैमाना कारक पुनरावृत्ति (1σ) | ppm | 20 | 20 | 20 | 100 |
| गलत संरेखण | ° | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 3 डीबी बैंडविड्थ | Hz | 250 | 200 | 150 | 250 |
| पैरामीटर | इकाई | IMU6-1y-1 | IMU6-1y-2 | IMU6-1y-3 | IMU6-1y-4 |
|---|---|---|---|---|---|
| मापने की सीमा (अनुकूलन योग्य) | g | ±10 | ±30 | ±50 | ±80 |
| इन-रन पूर्वाग्रह स्थिरता (एलन विचरण @ 25 ℃) | mg | 0.02 | 0.05 | 0.1 | 0.2 |
| 10s पर पूर्वाग्रह स्थिरता | mg | 0.05 | 0.2 | 0.5 | 1 |
| पूर्ण तापमान में पूर्वाग्रह स्थिरता | mg | 1 | 3 | 5 | 15 |
| कोणीय यादृच्छिक विचलन | m/s/√h | 0.001 | 0.002 | 0.005 | 0.01 |
| पूर्वाग्रह पुनरावृत्ति (1σ) | mg | 0.1 | 0.5 | 1 | 2 |
| पैमाना कारक पुनरावृत्ति (1σ) | ppm | 200 | 200 | 200 | 200 |
| पैमाना कारक गैर-रैखिकता (1σ) | ppm | 50 | 100 | 200 | 300 |
| गलत संरेखण | ° | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 3 डीबी बैंडविड्थ | Hz | 100 | 100 | 100 | 100 |
| पैरामीटर | इकाई | मान |
|---|---|---|
| वोल्टेज | V | 5 |
| बिजली की खपत | W | 2 |
| लहर | mV | 100 |
| पैरामीटर | इकाई | मान |
|---|---|---|
| ऑपरेटिंग तापमान | ℃ | -45~85 |
| भंडारण तापमान | ℃ | -55~105 |
| कंपन | -- | 10~2000Hz,6.06g |
| प्रभाव | -- | 1000g,0.1ms |
| वज़न | g | 55±5 |
