| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 16488HA |
| एमओक्यू: | 1 |
| कीमत: | 2000$ |
| भुगतान की शर्तें: | L/C,D/A,D/P,T/T,Western Union |
| आपूर्ति करने की क्षमता: | 500/month |
कॉम्पैक्ट 10 डीओएफ एमईएमएस जड़ता माप इकाई आईएमयू मॉड्यूल ADIS16488 प्रतिस्थापन

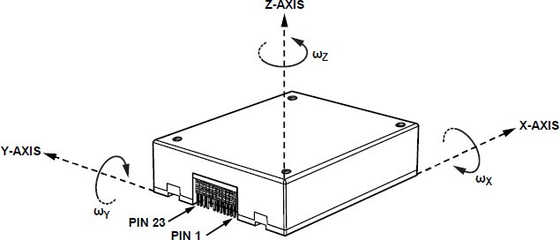

द16488HA जड़ता माप इकाई (IMU)एक पूरी तरह से एकीकृत जड़ता संवेदन प्रणाली है जो एकतीन-अक्ष वाले जिरोस्कोपऔर एकतीन अक्षीय त्वरणमापकएक कॉम्पैक्ट मॉड्यूल के भीतर। यह सटीक माप करने के लिए बनाया गया हैतीन-अक्ष कोणीय वेगऔररैखिक त्वरणमेजबान प्लेटफार्म का।
प्रणाली उन्नत प्रदर्शन करता हैत्रुटि की भरपाई, जिसमें निम्नलिखित शामिल हैंः
तापमान मुआवजा
संयंत्र की असंगतता का सुधार
गैर-रैखिकता सुधार.
क्षतिपूर्ति के बाद, इकाई एक उच्च परिशुद्धता जड़ता डेटा के माध्यम से आउटपुट करता हैएसपीआई डिजिटल इंटरफेसएक मानकीकृत संचार प्रोटोकॉल का पालन करते हुए, 16488HA IMU को एम्बेडेड अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता है, जिन्हें गतिशील वातावरण में विश्वसनीय और स्थिर गति संवेदन की आवश्यकता होती है।
|
पैरामीटर |
परीक्षण की शर्तें |
न्यूनतम मूल्य |
विशिष्ट मूल्य |
अधिकतम मूल्य |
इकाई |
|
|
जीयारोस्कोप |
गतिशील माप सीमा |
|
|
±450 |
|
o/s |
|
शून्य पूर्वाग्रह अस्थिरता |
एलन विचलन, बेहतर |
|
0.3 |
|
o/h |
|
|
शून्य पूर्वाग्रह स्थिरता |
10s चिकनी, आरएमएस, से बेहतर |
|
3 |
|
o/h |
|
|
पूर्ण तापमान सीमा में शून्य पूर्वाग्रह |
-40 °C ~ 85 °C, 10 सेकंड चिकनी, आरएमएस |
|
20 |
|
o/h |
|
|
यादृच्छिक चलना |
1σ |
|
0.15 |
|
o/√h |
|
|
शून्य पूर्वाग्रह दोहराव |
1σ |
|
5 |
|
o/h |
|
|
स्केल फैक्टर दोहराव |
1σ |
|
100 |
|
पीपीएम |
|
|
स्केल फैक्टर नॉनलाइनर |
1σ |
|
100 |
|
पीपीएम |
|
|
बैंडविड्थ (-3dB) |
|
|
250 |
|
हर्ज |
|
|
क्रॉस युग्मन |
|
|
0.1 |
|
% |
|
|
संकल्प |
|
|
2 |
|
o/h |
|
|
त्वरण संवेदनशीलता |
|
|
2 |
|
°/घंटा/ग्राम |
|
|
त्वरकमापक |
गतिशील माप सीमा |
|
|
±20 |
|
घ |
|
शून्य पूर्वाग्रह स्थिरता |
एलन विचलन |
|
0.07 |
|
मिग्रॅ |
|
|
|
|
|
|
|
|
|
|
पूर्ण तापमान सीमा में शून्य पूर्वाग्रह |
-40 °C ~ 85 °C, 10 सेकंड चिकनी, आरएमएस |
|
3 |
|
मिग्रॅ |
|
|
शून्य पूर्वाग्रह स्थिरता |
10s चिकनी, आरएमएस, से बेहतर |
|
0.25 |
|
मिग्रॅ |
|
|
यादृच्छिक चलना |
1σ |
|
0.029 |
|
m/s/√h |
|
|
शून्य पूर्वाग्रह दोहराव |
1σ |
|
0.5 |
|
मिग्रॅ |
|
|
स्केल फैक्टर दोहराव |
1σ |
|
500 |
|
पीपीएम |
|
|
स्केल फैक्टर नॉनलाइनर |
FS=20g |
|
500 |
|
पीपीएम |
|
|
बैंडविड्थ (-3dB) |
|
|
250 |
|
हर्ज |
|
|
क्रॉस युग्मन |
|
|
0.1 |
|
% |
|
|
संचार इंटरफेस |
एकतरफा एसपीआई |
घड़ी आवृत्ति दर्ज करें |
|
8 |
15 |
मेगाहर्ट्ज |
|
विद्युत विशेषताएं |
वोल्टेज |
निरंतर धारा |
|
3.3 |
|
वी |
|
बिजली की खपत |
|
|
1.5 |
1.5 |
W |
|
|
रिपल |
पी-पी |
|
48±2 |
100 |
mV |
|
|
उपयोग वातावरण |
परिचालन तापमान |
|
-45 |
|
85 |
°C |
|
भंडारण तापमान |
|
-55 |
|
85 |
°C |
|
