| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | IMU115 |
| एमओक्यू: | 1 |
| कीमत: | 600$ |
| भुगतान की शर्तें: | L/C,D/P,T/T,वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | नमूने के लिए 1 सप्ताह |

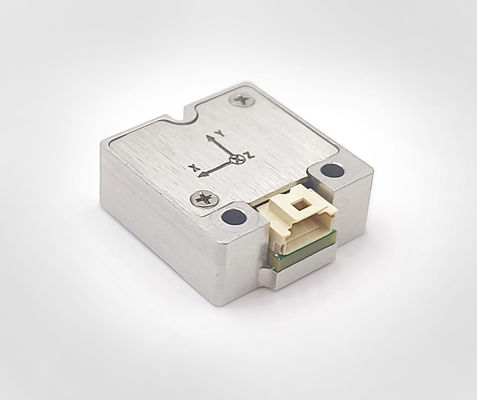

यूएवी रोबोट के लिए कम बिजली की खपत 6 अक्ष मेम्स जड़ता माप इकाई सेंसर
IMU115 एक जड़ता माप इकाई (IMU) है जो माइक्रो-मैकेनिकल तकनीक (MEMS) पर आधारित है, जिसमें निर्मित उच्च प्रदर्शन MEMS जिरोस्कोप और MEMS त्वरणमीटर है।3 कोणीय वेग और 3 त्वरणों का उत्पादन.इसमें उच्च विश्वसनीयता और पर्यावरण अनुकूलन क्षमता है। विभिन्न सॉफ्टवेयर से मिलान करके उत्पाद का व्यापक रूप से बुद्धिमान ड्राइविंग, संचार में उपयोग किया जा सकता है।मेंमोविसर्जन, मानचित्रण, स्थिर मंच और अन्य क्षेत्र।
1) तीन अक्षीय डिजिटल जायरोस्कोप:
a)± 250o/s गतिशील माप सीमा (500 °/s वैकल्पिक);
(b)शून्य पूर्वाग्रह स्थिरताः 10 °/घंटा (जीजेबी, 10s, विशिष्ट मूल्य), 6.0 °/घंटा ((ALLAN, विशिष्ट मूल्य);
2)त्रि-अक्षीय डिजिटल त्वरणमापक:
a)± 4g गतिशील माप सीमा (समायोज्य 16g);
(b)शून्य पूर्वाग्रह स्थिरताः 0.12 mg (GJB, 10s), 0.065 mg (ALLAN);
3)उच्च विश्वसनीयताः एमटीबीएफ > 20000h;
4)पूर्ण तापमान सीमा (-40 °C ~ 80 °C) के भीतर गारंटीकृत सटीकताः
निर्मित उच्च प्रदर्शन तापमान कैलिब्रेशन और मुआवजा एल्गोरिथ्म;
5)मजबूत कंपन स्थितियों में काम करने के लिए उपयुक्त;

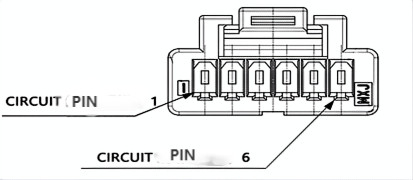

6)इंटरफेस 1-तरफ़ा यूएआरटी।
|
पैरामीटर |
परीक्षण की शर्तें |
न्यूनतम मूल्य |
विशिष्ट मूल्य |
अधिकतम मूल्य |
इकाई |
|
|
जिरोस्कोप |
गतिशील माप सीमा |
|
|
250 |
500 |
o/s |
|
शून्य पूर्वाग्रह |
एलन विचलन |
|
3.0 |
|
o/h |
|
|
10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान) |
|
6.0 |
|
o/h |
||
|
शून्य पूर्वाग्रह |
शून्य पूर्वाग्रह |
|
±0.2 |
|
o/s |
|
|
शून्य पूर्वाग्रह भिन्नता |
|
±0.3 |
|
o/s |
||
|
स्केल फैक्टर |
स्केल फैक्टर सटीकता |
|
0.2 |
|
% |
|
|
स्केल फैक्टर नॉनलाइनर |
|
0.02 |
|
% एफएस |
||
|
बैंडविड्थ |
|
|
80 |
|
हर्ज |
|
|
त्वरकमापक |
गतिशील माप सीमा |
|
|
4 |
16 |
घ |
|
शून्य पूर्वाग्रह |
एलन विचलन |
|
0.065 |
|
मिग्रॅ |
|
|
10 सेकंड का औसत (-40 °C ~ + 80 °C, |
|
0.12 |
|
मिग्रॅ |
||
|
शून्य पूर्वाग्रह |
शून्य पूर्वाग्रह |
|
±3 |
|
मिग्रॅ |
|
|
शून्य पूर्वाग्रह पूर्ण परिवर्तन |
|
±6 |
|
मिग्रॅ |
||
|
स्केल फैक्टर |
स्केल फैक्टर सटीकता |
|
0.3 |
|
% |
|
|
स्केल फैक्टर नॉनलाइनर |
|
0.03 |
|
% एफएस |
||
|
बैंडविड्थ |
|
|
80 |
|
हर्ज |
|
|
संचार इंटरफेस |
|
|
|
|
|
|
|
एकतरफा यूएटी |
बाउड दर |
|
115.2 |
460.8 |
केबीपीएस |
|
|
नमूना लेने की आवृत्ति |
|
|
|
|
|
|
|
यूएआरटी |
|
200 |
1000 |
हर्ज |
||
|
विद्युत विशेषताएं |
वोल्टेज |
|
4.5 |
5 |
5.5 |
वी |
|
बिजली की खपत |
|
|
|
0.35 |
W |
|
|
रिपल |
पी-पी |
|
|
20 |
mV |
|
|

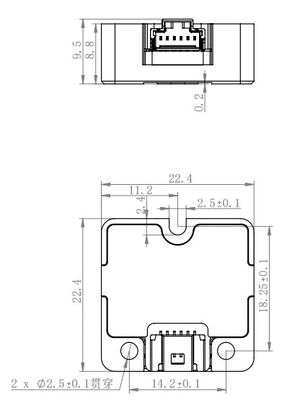

संरचनात्मक विशेषताएं |
आकार |
|
|
22.4×22.4×95 |
|
मिमी |
|
वजन |
|
|
16 |
|
घ |
|
|
उपयोग वातावरण |
परिचालन तापमान |
|
-40 |
|
80 |
°C |
|
भंडारण तापमान |
|
-45 |
|
85 |
°C |
|
|
कंपन |
|
|
20~2000 हर्ट्ज,3 जी |
|
|
|
|
प्रभाव |
|
|
1000 ग्राम,0.5ms |
|
|
|
|
विश्वसनीयता |
एमटीबीएफ |
|
|
20000 |
|
h |
|
निरंतर कार्य समय |
|
|
120 |
|
h |
|
|
1: शून्य पूर्वाग्रह की गणना करें पूरे तापमान परिवर्तन प्रक्रिया की तापमान परिवर्तन दर ≤ 1 °C/मिनट है, और तापमान सीमा -40 °C ~ + 80 °C है; |
||||||
