| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | 16488ha |

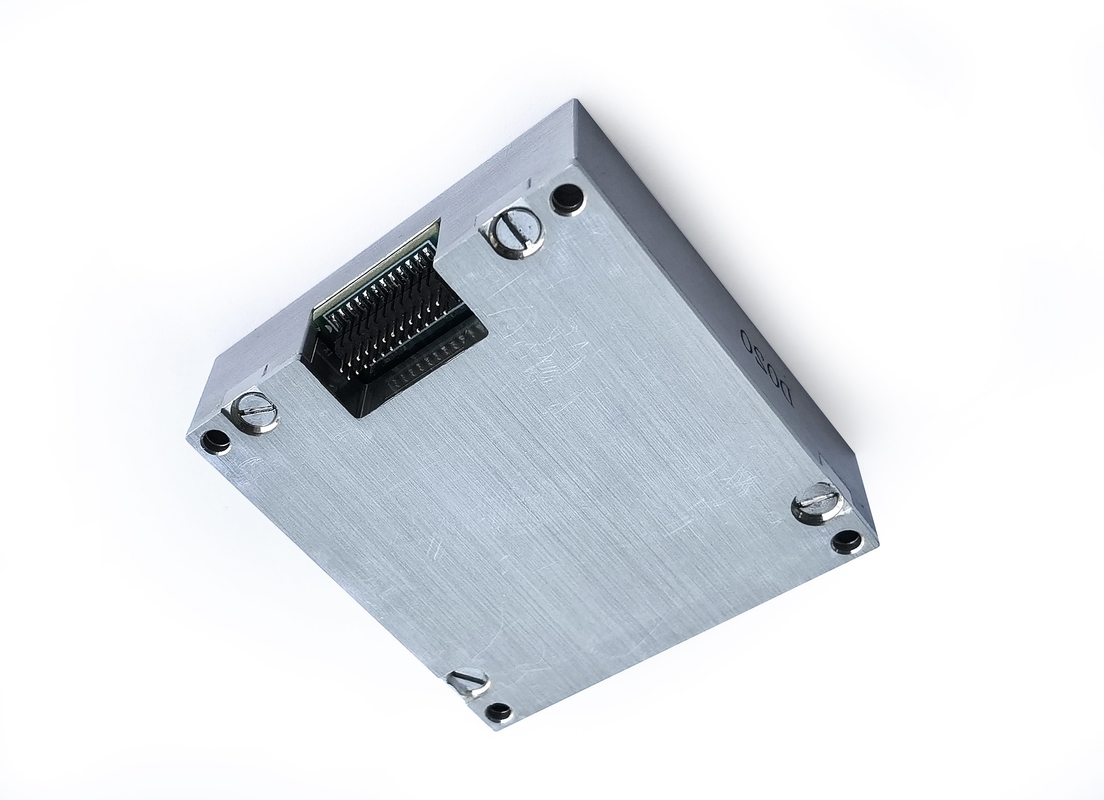

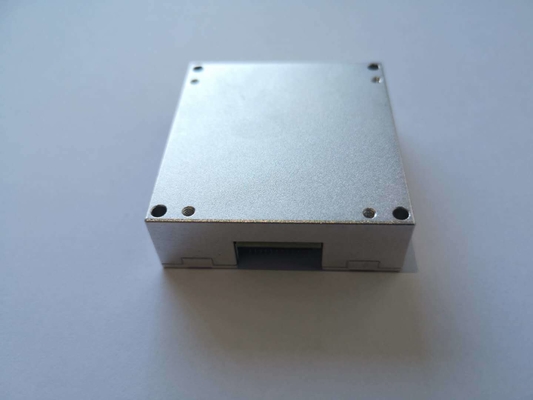

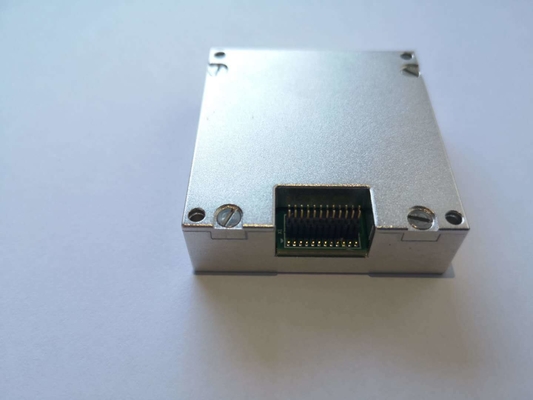

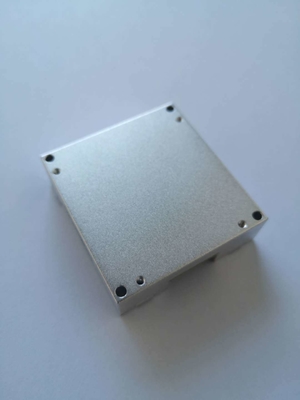

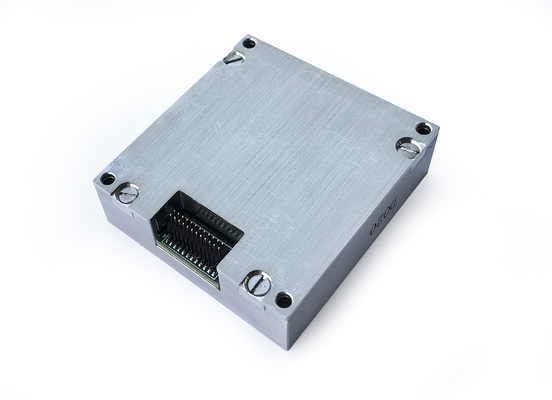

Adis16488 प्रतिस्थापन सेंसर Mems जड़ता माप इकाई सेंसर Imu त्वरक मीटर जिरो
16488HA जड़ता माप इकाई एक पूर्ण जड़ता प्रणाली है जिसमें एक अंतर्निहित तीन अक्षीय जिरोस्कोप और एक तीन अक्षीय त्वरणमीटर है, जिसका उपयोग तीन अक्षीय कोणीय दर को मापने के लिए किया जाता है,त्वरण और वाहक के अन्य मापदंड, और त्रुटि मुआवजे के बाद डेटा आउटपुट (तापमान मुआवजा, स्थापना गलत संरेखण कोण मुआवजा, गैर रैखिक मुआवजा, आदि सहित)) के माध्यम से एसपीआई संचार प्रोटोकॉल के अनुसार.
|
पैरामीटर |
परीक्षण की शर्तें |
न्यूनतम मूल्य |
विशिष्ट मूल्य |
अधिकतम मूल्य |
इकाई |
|
|
जिरोस्कोप |
गतिशील माप सीमा |
|
|
±450 |
|
o/s |
|
शून्य पूर्वाग्रह अस्थिरता |
एलन विचलन, बेहतर |
|
0.3 |
|
o/h |
|
|
शून्य पूर्वाग्रह स्थिरता |
10s चिकनी, आरएमएस, से बेहतर |
|
3 |
|
o/h |
|
|
पूर्ण तापमान सीमा में शून्य पूर्वाग्रह |
-40 °C ~ 85 °C, 10 सेकंड चिकनी, आरएमएस |
|
20 |
|
o/h |
|
|
यादृच्छिक चलना |
1σ |
|
0.15 |
|
o/√h |
|
|
शून्य पूर्वाग्रह दोहराव |
1σ |
|
5 |
|
o/h |
|
|
स्केल फैक्टर दोहराव |
1σ |
|
100 |
|
पीपीएम |
|
|
स्केल फैक्टर नॉनलाइनर |
1σ |
|
100 |
|
पीपीएम |
|
|
बैंडविड्थ (-3dB) |
|
|
250 |
|
हर्ज |
|
|
क्रॉस युग्मन |
|
|
0.1 |
|
% |
|
|
संकल्प |
|
|
2 |
|
o/h |
|
|
त्वरण संवेदनशीलता |
|
|
2 |
|
°/घंटा/ग्राम |
|
|
त्वरकमापक |
गतिशील माप सीमा |
|
|
±20 |
|
घ |
|
शून्य पूर्वाग्रह स्थिरता |
एलन विचलन |
|
0.07 |
|
मिग्रॅ |
|
|
|
|
|
|
|
|
|
|
पूर्ण तापमान सीमा में शून्य पूर्वाग्रह |
-40 °C ~ 85 °C, 10 सेकंड चिकनी, आरएमएस |
|
3 |
|
मिग्रॅ |
|
|
शून्य पूर्वाग्रह स्थिरता |
10s चिकनी, आरएमएस, से बेहतर |
|
0.25 |
|
मिग्रॅ |
|
|
यादृच्छिक चलना |
1σ |
|
0.029 |
|
m/s/√h |
|
|
शून्य पूर्वाग्रह दोहराव |
1σ |
|
0.5 |
|
मिग्रॅ |
|
|
स्केल फैक्टर दोहराव |
1σ |
|
500 |
|
पीपीएम |
|
|
स्केल फैक्टर नॉनलाइनर |
FS=20g |
|
500 |
|
पीपीएम |
|
|
बैंडविड्थ (-3dB) |
|
|
250 |
|
हर्ज |
|
|
क्रॉस युग्मन |
|
|
0.1 |
|
% |
|
|
संचार इंटरफेस |
एकतरफा एसपीआई |
घड़ी आवृत्ति दर्ज करें |
|
8 |
15 |
मेगाहर्ट्ज |
|
विद्युत विशेषताएं |
वोल्टेज |
निरंतर धारा |
|
3.3 |
|
वी |
|
बिजली की खपत |
|
|
1.5 |
1.5 |
W |
|
|
रिपल |
पी-पी |
|
48±2 |
100 |
mV |
|
|
उपयोग वातावरण |
परिचालन तापमान |
|
-45 |
|
85 |
°C |
|
भंडारण तापमान |
|
-55 |
|
85 |
°C |
|
