| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | MG3-1A |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 500/month |
1उत्पाद का अवलोकन
3-अक्ष एकीकृत फाइबर ऑप्टिक गिरोस्कोप (एफओजी, फाइबर ऑप्टिक गिरोस्कोप) ऑप्टिकल हस्तक्षेप के सिद्धांत पर आधारित एक उच्च परिशुद्धता कोणीय वेग सेंसर है।यह ऑप्टिक फाइबर रिंग के साथ प्रकाश फैलता है और सटीक स्थिति जानकारी आउटपुट जब उत्पन्न Sagnac प्रभाव को मापने द्वारा कोणीय वेग का पता लगाता हैपरंपरागत यांत्रिक जिरोस्कोप की तुलना में, एफओजी में घर्षण रहित, लंबे जीवन, उच्च परिशुद्धता और झटके प्रतिरोधी होने के फायदे हैं।इसे आधुनिक जड़ता नेविगेशन और रवैया माप प्रणाली में एक मुख्य घटक बना रहा है.
एकीकृत तीन-अक्ष डिजाइन का अर्थ है कि gyroscope एक साथ X, Y और Z दिशाओं में कोणीय वेग को माप सकता है,प्रणाली एकीकरण को सरल बनाना और स्थिति माप की सटीकता में सुधार करना, जिसका व्यापक रूप से एयरोस्पेस, नेविगेशन, रोबोटिक्स, परिशुद्धता माप और अन्य क्षेत्रों में उपयोग किया जाता है।

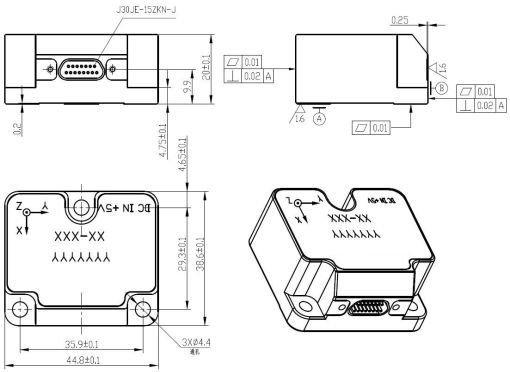

2संरचना संरचना
फाइबर ऑप्टिक जिरो कोर सेंसर फाइबर ऑप्टिक जिरोस्कोप का मुख्य घटक है, जो सग्नैक प्रभाव के आधार पर कोणीय वेग को मापने के लिए जिम्मेदार है।सिग्नल प्रोसेसिंग और कंट्रोल मॉड्यूल मॉड्यूल करता है, ऑप्टिकल सिग्नल को डीमॉड्यूलेट, एम्पलीफायर और डिजिटाइज करता है और उच्च परिशुद्धता वाले कोणीय वेग डेटा आउटपुट करता है।
3. पैरामीटर
| सीरियल नंबर | परीक्षण वस्तु | इकाई | तकनीकी आवश्यकताएं |
| 1 | प्रारंभ समय | s | 3 |
| 2 | शून्य स्थिति | (°) /घंटा | ≤0.3 |
| 3 | कमरे के तापमान पर शून्य पूर्वाग्रह स्थिरता (निरंतर तापमान) | (°) /घंटा |
≤ 0.006 (10 सेकंड चिकनाई) ≤ 0.002 (100s चिकनाई) |
| 4 |
तापमान परिवर्तन के साथ शून्य पूर्वाग्रह स्थिरता (1 °C/मिनट परिवर्तनीय तापमान, 100 सेकंड चिकनी) |
(°) /घंटा | ≤0.008 |
| 5 | शून्य पूर्वाग्रह दोहराव | (°) /घंटा | ≤0.002 |
| 6 | शून्य पूर्वाग्रह संवेदनशीलता | (°) /घंटे/जी | ≤0.003 |
| 7 | यादृच्छिक चलना गुणांक | (o) /h1/2 | ≤0.0002 |
| 8 | स्केल फैक्टर नॉनलाइनर | पीपीएम | ≤5 |
| 9 | पैमाना कारक असममित | पीपीएम | ≤2 |
| 10 | स्केल फैक्टर दोहराव | पीपीएम | ≤5 |
| 11 | सीमा | (°) /घंटा | ≤0.002 |
| 12 | संकल्प | (°) /घंटा | ≤0.002 |
| 13 | बैंडविड्थ | हर्ज | ≥200 |
| 14 | परिचालन तापमान | °C | -४५+७० |
| 15 | भंडारण तापमान | °C | -५५+८० |
| 16 | गतिशील सीमा | (°) /s | ±300 |
| 17 | आपूर्ति वोल्टेज | वी | +5 |
| 18 | सामान्य तापमान स्थिर स्थिति में बिजली की खपत | W | ≤4.5 |
| 19 | पूर्ण तापमान स्थिर स्थिति में बिजली की खपत | W | ≤8 |
| 20 | तत्काल धारा प्रारंभ करें | ए | <2 |
4उत्पादन वातावरण
