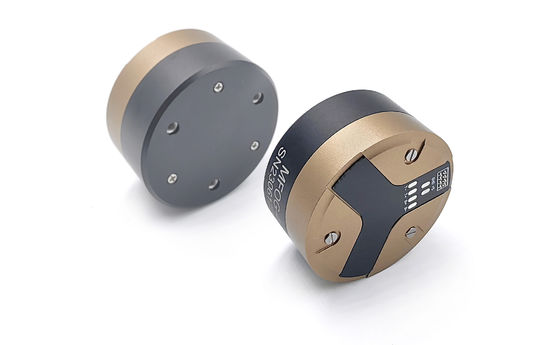

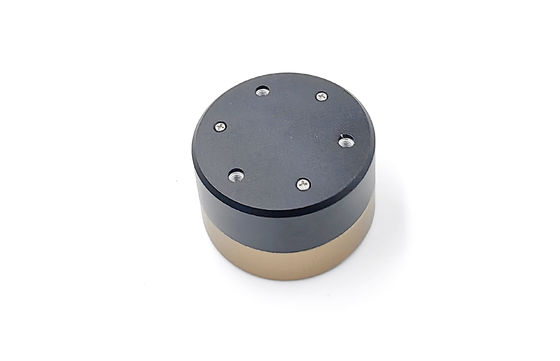

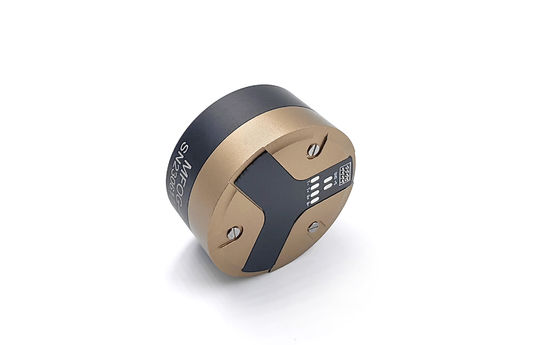

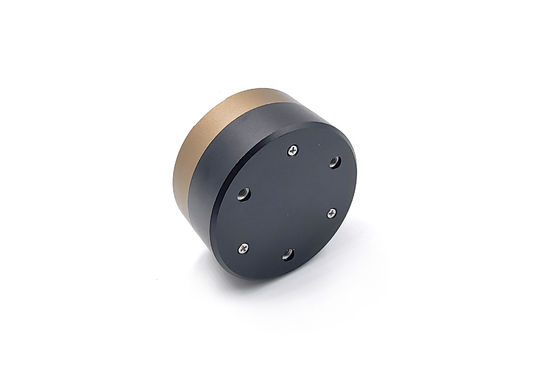

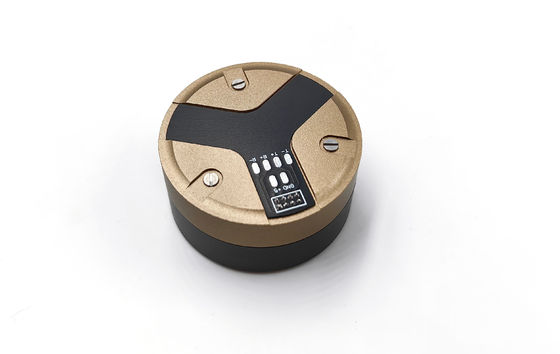

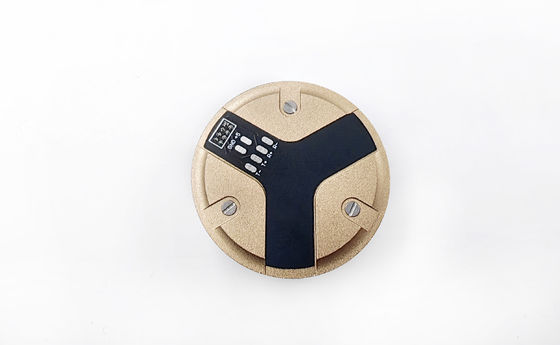

छोटे आकार का क्लोज-लूप फाइबर ऑप्टिक जायरोस्कोप शून्य पूर्वाग्रह स्थिरता 0.2~0.8°/

ब्रांड नाम:	Firepower
मॉडल संख्या:	एफ60ए
एमओक्यू:	1 पीसी
कीमत:	US$2,500.00-3,500.00
भुगतान की शर्तें:	एल/सी, टी/टी
आपूर्ति करने की क्षमता:	प्रति माह 500 पीसी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शेन्ज़ेन, चीन

प्रमाणन:

आरएसएनजीई मापना:

±400~±800(वैकल्पिक)

शून्य पूर्वाग्रह स्थिरता:

≤ 0.05°/घंटा, 10 सेकंड

शून्य पूर्वाग्रह पुनरावर्तनीयता:

≤ 0.05°/घंटा

रैंडम वॉक गुणांक:

≤0.006º/√h

स्केल फैक्टर नॉनलाइनरिटी:

≤50 पीपीएम

स्केल फैक्टर दोहराव योग्यता:

≤50 पीपीएम

स्केल फैक्टर असममिति:

≤50 पीपीएम

समय शुरू:

≤1s

बैंडविड्थ:

500 हर्ट्ज

विद्युत आपूर्ति:

±5±0.15V

शक्ति:

≤6W

परिचालन तापमान:

-40~+70°c

भंडारण तापमान:

-55~+85°C

कंपन:

20~2000 हर्ट्ज, 0.06g2/Hz

प्रभाव:

30 ग्राम, 11 मि.ग्रा

बॉड दर:

921600 ((अनुकूलन योग्य) बीपीएस

आउटपुट मोड:

रुपये-422

कनेक्टर:

J30J-15TJL/(अनुकूलन योग्य)

कुल आयाम:

60मिमी*60मिमी*32मिमी

स्थापना आयाम:

52मिमी*52मिमी

पैकेजिंग विवरण:

स्पंज और बॉक्स

आपूर्ति की क्षमता:

प्रति माह 500 पीसी

प्रमुखता देना:

छोटे आकार का फाइबर ऑप्टिक जिरोस्कोप

क्लोज-लूप फाइबर ऑप्टिक जिरोस्कोप

उत्पाद वर्णन

बुनियादी जानकारी।

मॉडल नं.

F60

शाफ्ट मात्राओं का माप

एकल

सटीकता का स्तर

≤0.05°/H

आईपी रेटिंग

IP67

प्रमाणन

सीई

अनुकूलित

गैर-रैखिकता पैमाने कारक

< 50 पीपीएम (1 सिग्मा;)

स्केल फैक्टर असममित

< 50 पीपीएम

स्केल फैक्टर दोहराव

< 50 पीपीएम

गतिशील सीमा

300 डिग्री;/S

शून्य पूर्वाग्रह स्थिरता

<0.05 डिग्री/एच (1 सिग्मा)

बैंडविड्थ

>200 हर्ट्ज

परिवहन पैकेज

स्पंज और बॉक्स

विनिर्देश

70 मिमी × 70 मिमी × 32 मिमी

एचएस कोड

9031809090

उत्पादन क्षमता

500/माह

उत्पाद का वर्णन

एकल अक्ष ऑप्टिकल सग्नैक प्रभाव जिरोइनेर्शियल कोणीय दर कोहरे जिरोस्कोप

यह दस्तावेज FOG-60 फाइबर ऑप्टिक जिरोस्कोप (संक्षिप्त में उत्पाद) के उपयोग और रखरखाव के लिए आवश्यकताओं और तरीकों को निर्दिष्ट करता है।
उत्पाद का परिचय
1 उत्पाद का कार्य सिद्धांत, कार्य और आवेदन का दायरा
1.1 यह कैसे काम करता है यह उत्पाद ऑप्टिकल सग्नैक प्रभाव पर आधारित एक जड़ता कोण दर सेंसर है, जिसका उपयोग उत्पाद की संवेदनशील धुरी के साथ वाहक की कोण दर को मापने के लिए किया जाता है।उत्पाद की कोणीय दर सेंसर इकाई एक ऑप्टिकल फाइबर अंगूठी है, और एक डिजिटल क्लोज्ड-लूप डिटेक्शन सर्किट को बाहरी भौतिक कोणीय दर से उत्पन्न होने वाली घड़ी के दिशा में और घड़ी के विपरीत प्रकाश के ऑप्टिकल पथ अंतर को निकालने के लिए अपनाया जाता है,जो ऑप्टिकल फाइबर रिंग द्वारा महसूस किया जाता हैउसी समय, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 कार्य यह उत्पाद एक ऑप्टिकल कोणीय वेग सेंसर इकाई और एक सिग्नल डिटेक्शन इकाई से बना है, जो एकल-अक्ष कोणीय वृद्धि जानकारी और आंतरिक तापमान जानकारी प्रदान करता है।
1.3 अनुप्रयोग का दायरा उत्पाद मुख्य रूप से मध्यम परिशुद्धता वाले जड़ता नेविगेशन सिस्टम, पोजिशनिंग और ओरिएंटेशन सिस्टम और सर्वो स्टेबिलाइजेशन सिस्टम जैसे अनुप्रयोगों के लिए उपयुक्त हैं।
उत्पाद के मुख्य घटक इस प्रकार हैंः a) ऑप्टिकल पथ इकाई में एक एसएलडी प्रकाश स्रोत, एक ऑप्टिकल फाइबर री, एक एकीकृत ऑप्टिकल चरण मॉड्यूलेटर शामिल है,एक ऑप्टिकल फाइबर युग्मक और एक ऑप्टिकल डिटेक्टर; b) सर्किट इकाई में प्रकाश स्रोत ड्राइविंग सर्किट और एक डिटेक्शन और कंट्रोल सिग्नल सर्किट बोर्ड शामिल है; c) जिरोस्कोप संरचनात्मक भाग।
3 उपस्थिति और स्थापना आयाम कुल आयाम (मिमी): (60 ± 0.1) × (60 ± 0.1) × (31 ± 0.1) (एल × डब्ल्यू × एच); स्थापना आयाम (मिमी): (50 ± 0.1) × (50 ± 0.1) (एल × डब्ल्यू), Φ3.2 मिमी × 4,
जैसाकि चित्र 1 में दिखाया गया है।

छोटे आकार का क्लोज-लूप फाइबर ऑप्टिक जायरोस्कोप शून्य पूर्वाग्रह स्थिरता 0.2~0.8°/ 0

छोटे आकार का क्लोज-लूप फाइबर ऑप्टिक जायरोस्कोप शून्य पूर्वाग्रह स्थिरता 0.2~0.8°/ 0

मुख्य प्रदर्शन
पैरामीटर विवरण के लिए उत्पाद के मुख्य प्रदर्शन मापदंडों को देखें।
तालिका 1 मुख्य प्रदर्शन मापदंड

सीरियल नंबर	परीक्षण वस्तु	इकाई	तकनीकी आवश्यकताएं
1	कुल आयाम	मिमी	60×60×31
2	आरंभ समय	s	5
3	शून्य पूर्वाग्रह स्थिरता (10 सेकंड चिकनाई, 1σ)	o/h	≤0.1
4	शून्य पूर्वाग्रह दोहराव	o/h	≤0.1
5	यादृच्छिक चलना गुणांक	o/hआधा	≤0.01
6	स्केल फैक्टर नॉनलाइनर	पीपीएम	≤50
7	स्केल फैक्टर दोहराव	पीपीएम	≤50
8	परिचालन तापमान	oC	-40~+700
9	भंडारण तापमान	oC	-50~+70
10	गतिशील सीमा	(°) /s	±1000
11	आपूर्ति वोल्टेज	वी	+5
12	स्थिर अवस्था में बिजली की खपत	W	<4

बिजली की आवश्यकताएं

सीरियल नंबर	नाम	अनुरोध
1	बिजली आपूर्ति की सटीकता	± 5%
2	शक्ति लहर (वीपीपी)	20mV
3	आपूर्ति करंट	>1.5A

विद्युत कनेक्शन इंटरफ़ेस

मुख्य बिंदु संख्या	परिभाषा	टिप्पणी
1	+5V	पावर सप्लाई इनपुट
2	जीएनडी	पावर ग्राउंड
3	--	आरक्षित
4	आरएक्सडी+	जिरो डिफरेंशियल सॉर्टिंग और सुधार
5	TXD+	जीरो RS422 आउटपुट सकारात्मक
6	+5V	पावर सप्लाई इनपुट
7	जीएनडी	पावर ग्राउंड
8	आरएक्सडी-	जिरो डिफरेंशियल गेटिंग नकारात्मक
9	टीएक्सडी-	जीरो RS422 आउटपुट नकारात्मक
