क्लोज-लूप फाइबर ऑप्टिक गिरोस्कोप उच्च परिशुद्धता जड़ता कोण दर सेंसर

ब्रांड नाम:	Firepower
मॉडल संख्या:	F50A
एमओक्यू:	1 पीसी
कीमत:	US$2,800.00~3,000.00
भुगतान की शर्तें:	एल/सी,टी/टी
आपूर्ति करने की क्षमता:	प्रति माह 100 पीसी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शेन्ज़ेन, चीन

प्रमाणन:

माप सीमा:

-500~+500°/s

शून्य पूर्वाग्रह स्थिरता:

≤0.05°/घंटा, 10 सेकंड

शून्य पूर्वाग्रह पुनरावर्तनीयता:

≤0.05°/घंटा

रैंडम वॉक गुणांक:

≤0.006°/√h

स्केल फैक्टर नॉनलाइनरिटी:

≤30 पीपीएम

स्केल फैक्टर दोहराव योग्यता:

≤30 पीपीएम

स्केल फैक्टर असममिति:

≤30 पीपीएम

समय शुरू:

≤1s

बैंडविड्थ:

500 हर्ट्ज

विद्युत आपूर्ति:

±5±0.15V

शक्ति:

≤6W

परिचालन तापमान:

-40~+70°c

भंडारण तापमान:

-55~+85°C

कंपन:

20~2000 हर्ट्ज, 0.06g2/Hz

प्रभाव:

30 ग्राम, 11 मि.ग्रा

बॉड दर:

921600 ((अनुकूलन योग्य) बीपीएस

आउटपुट मोड:

रुपये-422

कनेक्टर:

J30J-15TJL/(अनुकूलन योग्य)

कुल आयाम:

50 मिमी*50 मिमी*32

स्थापना आयाम:

43मिमी*43मिमी

पैकेजिंग विवरण:

स्पंज और बॉक्स

आपूर्ति की क्षमता:

प्रति माह 100 पीसी

प्रमुखता देना:

जड़ता कोणीय दर सेंसर

उच्च परिशुद्धता फाइबर ऑप्टिक जिरोस्कोप

क्लोज-लूप फाइबर ऑप्टिक जायरोस्कोप

उत्पाद वर्णन

क्लोज-लूप फाइबर ऑप्टिक गिरोस्कोप उच्च परिशुद्धता जड़ता कोण दर सेंसर

तकनीकी विनिर्देश

माप सीमा	-500~+500°/s
शून्य पूर्वाग्रह स्थिरता	≤0.05°/घंटा, 10 सेकंड
शून्य पूर्वाग्रह दोहराव	≤0.05°/घंटा
यादृच्छिक चलना गुणांक	≤0.006°/√h
स्केल फैक्टर नॉनलाइनर	≤ 30 पीपीएम
स्केल फैक्टर दोहराव	≤ 30 पीपीएम
पैमाना कारक असममित	≤ 30 पीपीएम
आरंभ समय	≤ 1s
बैंडविड्थ	500 हर्ट्ज
विद्युत आपूर्ति	±5±0.15V
शक्ति	≤6W
परिचालन तापमान	-40~+70°C
भंडारण तापमान	-55~+85°C
कंपन	20~2000 हर्ट्ज, 0.06g2/Hz
प्रभाव	30 ग्राम, 11 मिनट
बाउड दर	921600 ((अनुकूलन योग्य) बीपीएस
आउटपुट मोड	RS-422
कनेक्टर	J30J-15TJL/(अनुकूलन योग्य)
कुल आयाम	50 मिमी50 मिमी32
स्थापना के आयाम	43 मिमी*43 मिमी

उत्पाद का अवलोकन

यह उत्पाद ऑप्टिकल सग्नैक प्रभाव पर आधारित एक जड़ता कोण दर सेंसर है, जिसका उपयोग उत्पाद की संवेदनशील धुरी के साथ वाहक की कोण दर को मापने के लिए किया जाता है।उत्पाद की कोणीय दर सेंसर इकाई एक ऑप्टिकल फाइबर अंगूठी है, एक डिजिटल क्लोज्ड-लूप डिटेक्शन सर्किट को बाहरी भौतिक कोणीय दर के कारण होने वाली घड़ी की दिशा में और घड़ी के विपरीत प्रकाश प्रसार के ऑप्टिकल पथ अंतर को निकालने के लिए अपनाया जाता है,जो ऑप्टिकल फाइबर रिंग द्वारा महसूस किया जाता है, और इस बीच एक ऑप्टिकल पथ अंतर संकेत से परिवर्तित एक वोल्टेज संकेत बंद-लूप प्रतिक्रिया और नियंत्रण के अधीन है, ताकि संकेत के मॉड्यूलेशन और demodulation महसूस कर रहे हैं,और कोणीय दर संकेत का पता लगाने का उद्देश्य प्राप्त हो गया है।

कार्यक्षमता

यह उत्पाद एक ऑप्टिकल कोणीय वेग सेंसर इकाई और एक सिग्नल डिटेक्शन इकाई से बना है, जो एकल-अक्ष कोणीय वृद्धि जानकारी और आंतरिक तापमान जानकारी प्रदान करता है।

आवेदन

उत्पाद मुख्य रूप से मध्यम परिशुद्धता वाले जड़ता नेविगेशन सिस्टम, पोजिशनिंग और ओरिएंटेशन सिस्टम और सर्वो स्थिरीकरण सिस्टम जैसे अनुप्रयोगों के लिए उपयुक्त हैं।

घटक

ऑप्टिकल पथ के घटक
पता लगाने और नियंत्रण संकेत सर्किट बोर्ड
ऑप्टिकल फाइबर रिंग कंकाल, खोल और अन्य संरचनात्मक भागों

आयाम

कुल आयाम (मिमी): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (एल × डब्ल्यू × एच)
स्थापना आयाम (मिमी): 43 ± 0.1 × 43 ± 0.1 (एल × डब्ल्यू), Φ3.2 मिमी × 4

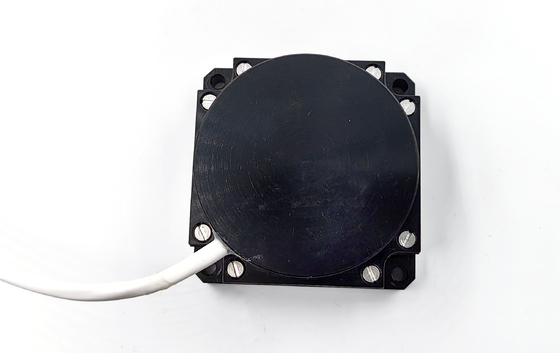

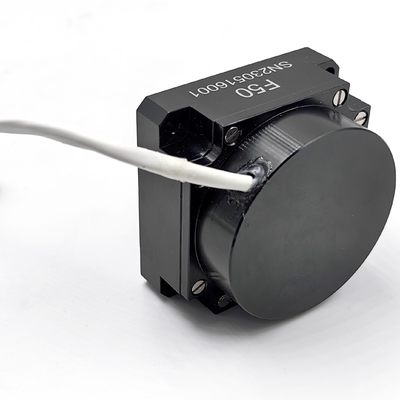

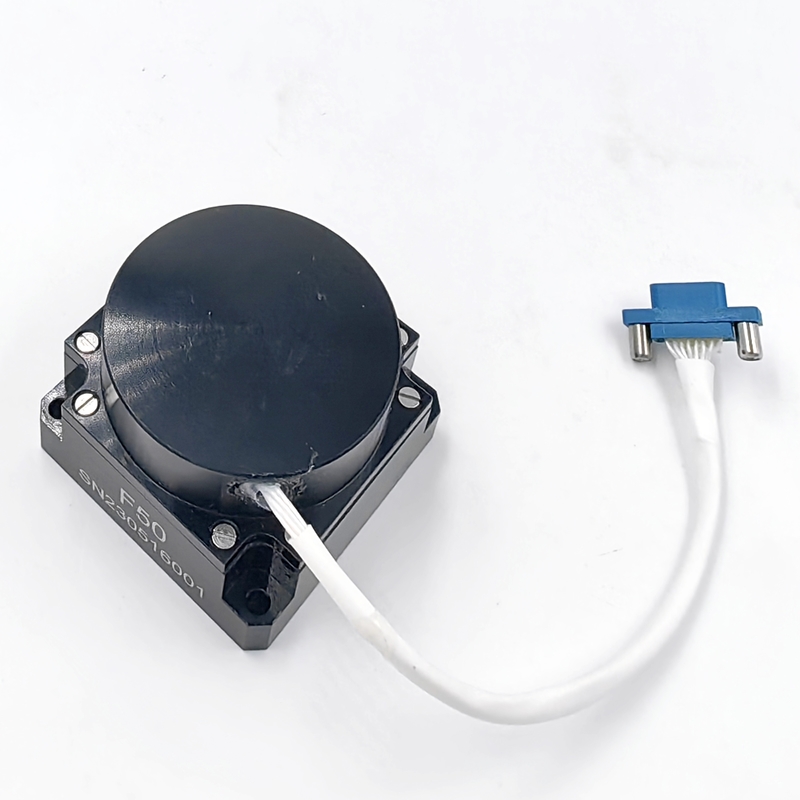

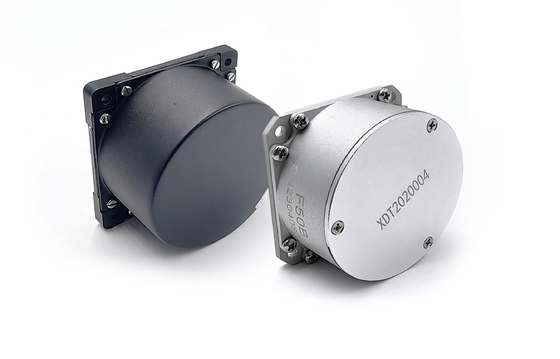

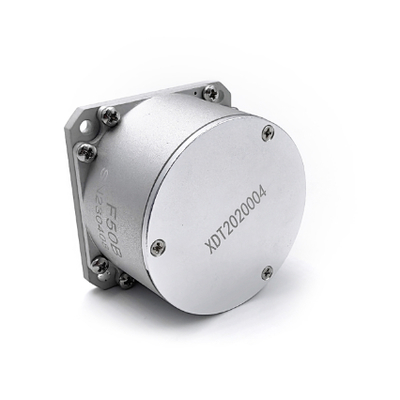

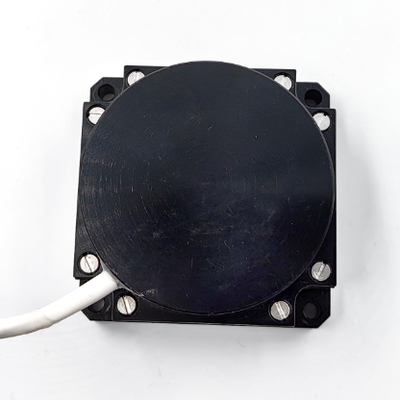

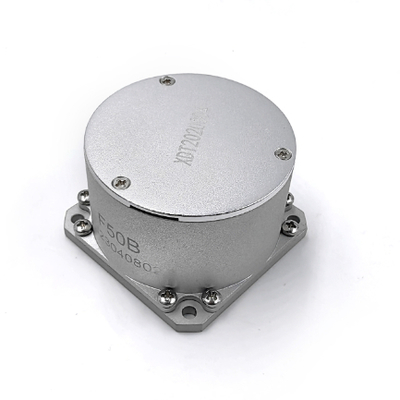

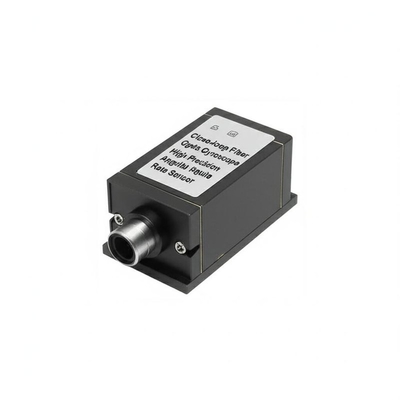

उत्पाद छवि

विद्युत इंटरफेस

मुख्य बिंदु संख्या	परिभाषा	टिप्पणी
1	+5V	पावर सप्लाई इनपुट
2	जीएनडी	पावर ग्राउंड
3	--	आरक्षित
4	आरएक्सडी+	जिरो डिफरेंशियल सॉर्टिंग और सुधार
5	TXD+	जीरो RS422 आउटपुट सकारात्मक
6	+5V	पावर सप्लाई इनपुट
7	जीएनडी	पावर ग्राउंड
8	आरएक्सडी-	जिरो डिफरेंशियल गेटिंग नकारात्मक
9	टीएक्सडी-	जीरो RS422 आउटपुट नकारात्मक
