| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 16488ha |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी,टी/टी |

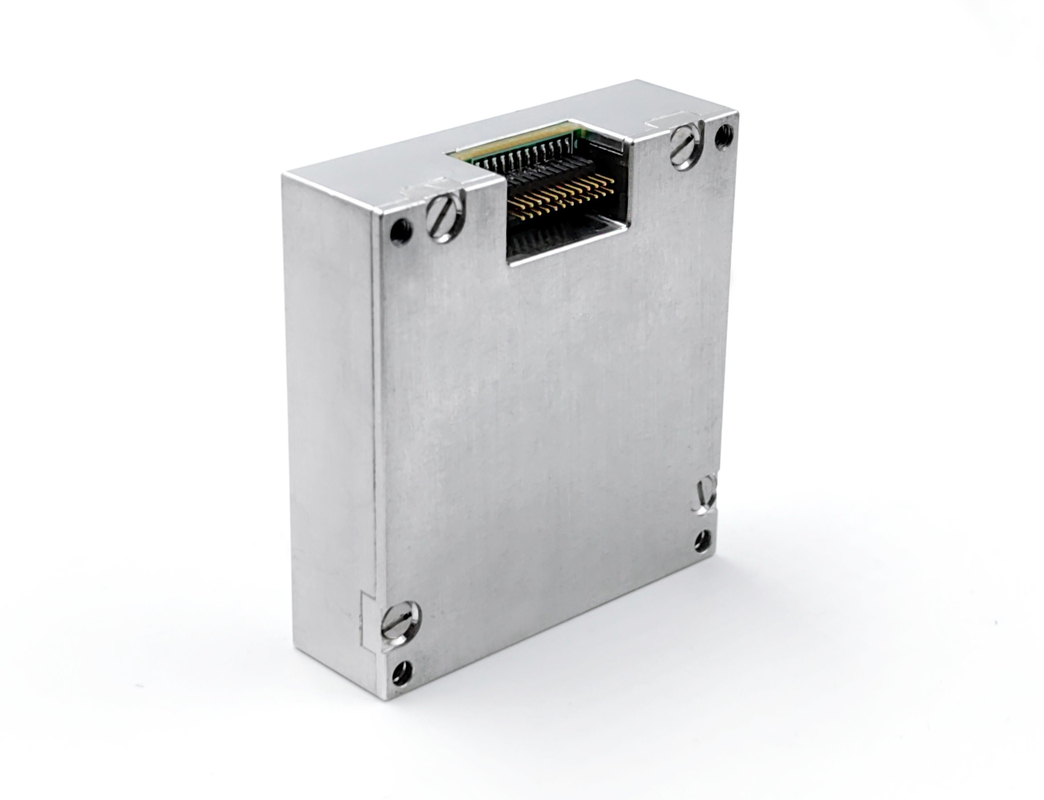

Adis16488 प्रतिस्थापन आईएमयू जड़ता माप इकाई व्यापक रेंज के साथ gyroscope सेंसर
उत्पाद का वर्णन
द16488HA जड़ता माप इकाई एक पूर्ण जड़ता प्रणाली है जिसमें एक अंतर्निहित तीन अक्षीय जिरोस्कोप और एक तीन अक्षीय त्वरणमापक है, जिसका उपयोग तीन अक्षीय कोणीय दर को मापने के लिए किया जाता है,त्वरण और वाहक के अन्य मापदंड, और त्रुटि मुआवजे के बाद डेटा आउटपुट (तापमान मुआवजा, स्थापना गलत संरेखण कोण मुआवजा, गैर रैखिक मुआवजा, आदि सहित)) के माध्यम से एसपीआई संचार प्रोटोकॉल के अनुसार.
मुख्य मापदंड
| पैरामीटर | परीक्षण की शर्तें | न्यूनतम मूल्य | विशिष्ट मूल्य | अधिकतम मूल्य | इकाई | |
| जिरो | गतिशील माप सीमा | ±500 | o/s | |||
| पूर्वाग्रह अस्थिरता | एलन विचलन, बेहतर | 0.3 | o/h | |||
| पूर्वाग्रह स्थिरता | 1s सुचारू, आरएमएस, से बेहतर | 10 | o/h | |||
| पूर्ण तापमान सीमा में पूर्वाग्रह | -40 oC ~ 85 oC, 10 सेकंड की चिकनाई, आरएमएस | 0.005 | o/s | |||
| यादृच्छिक चलना | 1बी | 0.15 | o/√h | |||
| पूर्वाग्रह दोहराव | 1बी | 10 | o/h | |||
| आउटपुट शोर | कोई फ़िल्टरिंग नहीं, आरएमएस | 0.05 | o/s | |||
| स्केल फैक्टर दोहराव | 1बी | 0.01 | % | |||
| स्केल फैक्टर नॉनलाइनर | 1बी | 0.01 | % | |||
| स्केल फैक्टर | FS=450 o/s, 32बिट्स | 2621440 | एलएसबी/°/सेक | |||
| बैंडविड्थ (-3dB) | 250 | हर्ज | ||||
| क्रॉस युग्मन | 0.1 | % | ||||
| त्वरण संवेदनशीलता | 1 | °/घंटा/ग्राम | ||||
| कंपन सुधार प्रभाव | 0.5 | °/घंटा/ग्राम2 | ||||
| प्रतिध्वनित आवृत्ति | 12k | हर्ज | ||||
| त्वरकमापक | गतिशील माप सीमा | ±20 | घ | |||
| पूर्वाग्रह स्थिरता | एलन विचलन | 2 | घ | |||
| पूर्ण तापमान सीमा में पूर्वाग्रह | -40 oC ~ 85 oC, 10 सेकंड की चिकनाई, आरएमएस | 1 | मिग्रॅ | |||
| यादृच्छिक चलना | 1बी | 0.029 | m/s/√h | |||
| पूर्वाग्रह दोहराव | 1बी | 5 | मिग्रॅ | |||
| आउटपुट शोर | कोई फ़िल्टरिंग नहीं, आरएमएस | 0.5 | मिग्रॅ | |||
| स्केल फैक्टर दोहराव | 1बी | 0.1 | % | |||
| स्केल फैक्टर नॉनलाइनर | FS=20g | 0.1 | % एफएस | |||
| स्केल फैक्टर | ±20, 32बिट्स | 65536000 | जी/एलएसबी | |||
| बैंडविड्थ (-3dB) | 250 | हर्ज | ||||
| क्रॉस युग्मन | 0.1 | % | ||||
| तापमान | स्केल फैक्टर | 0.0125 | °C/LSB | |||
| संचार इंटरफेस | एकतरफा एसपीआई | घड़ी आवृत्ति दर्ज करें | 8 | 15 | मेगाहर्ट्ज | |
| विद्युत विशेषताएं | वोल्टेज | निरंतर धारा | 3.3 ± 10% | वी | ||
| बिजली की खपत | 1 | 1.5 | W | |||
| रिपल | पी-पी | 48±2 | 100 | mV | ||
| उपयोग वातावरण | परिचालन तापमान | स्केलेबल | -40 | 85 | oC | |
| भंडारण तापमान | -55 | 85 | oC | |||
| कंपन | 10~2000 हर्ट्ज,6.06g | |||||
| प्रभाव | 1000 ग्राम,0.1ms | |||||
रूपरेखा
पैकिंग और शिपिंग
