| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 16488ha |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 500 / माह |

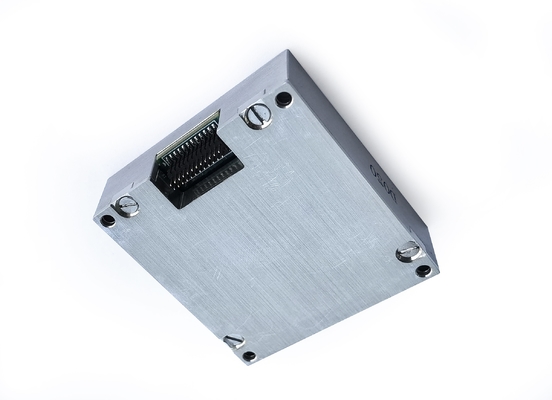

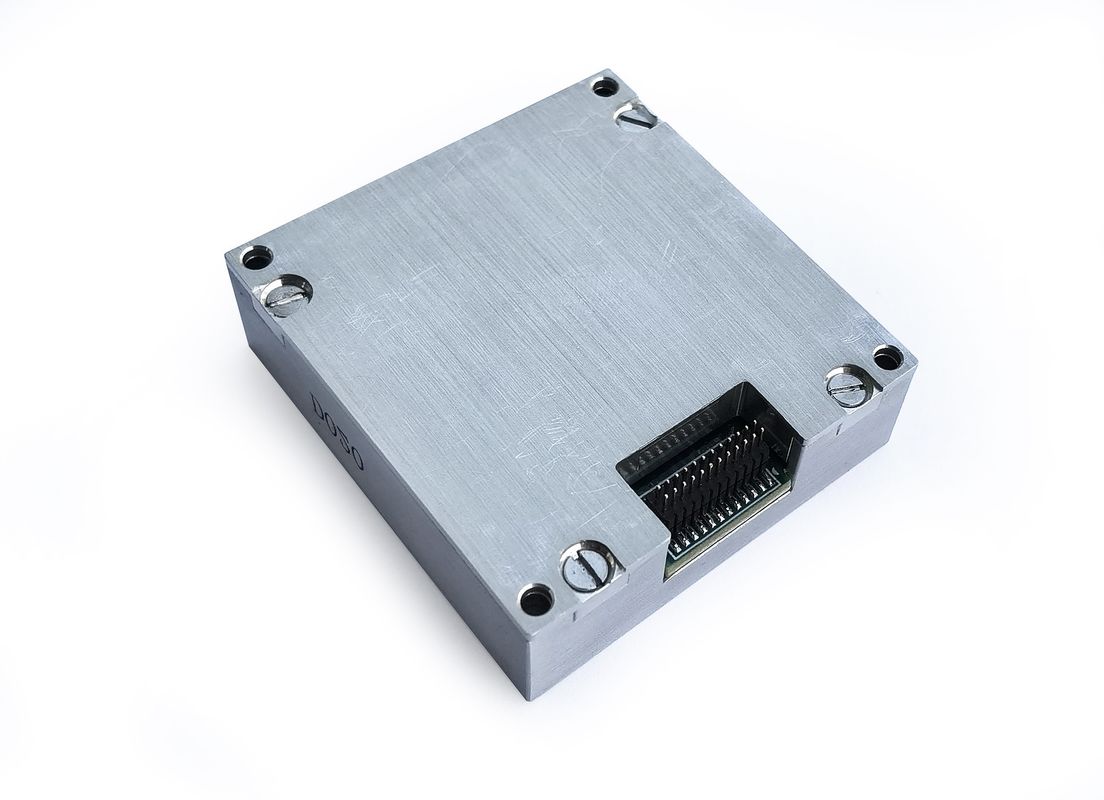

Stim300 रिप्लेसमेंट 6 एक्सिस सेंसर IMU इनर्शियल मेजरमेंट यूनिट
उत्पाद विवरण
द16488HA इनर्शियल मेजरमेंट यूनिट एक पूर्ण इनर्शियल सिस्टम है जिसमें एक अंतर्निहित तीन-अक्ष गायरोस्कोप और एक तीन-अक्ष एक्सेलेरोमीटर है, जिसका उपयोग वाहक के तीन-अक्ष कोणीय दर, त्वरण और अन्य मापदंडों को मापने के लिए किया जाता है, और संचार प्रोटोकॉल के अनुसार SPI के माध्यम से त्रुटि क्षतिपूर्ति (तापमान क्षतिपूर्ति, स्थापना गलत संरेखण कोण क्षतिपूर्ति, गैर-रैखिक क्षतिपूर्ति, आदि सहित) के बाद डेटा आउटपुट करता है।
मुख्य पैरामीटर
| पैरामीटर | परीक्षण की स्थिति | न्यूनतम मान | विशिष्ट मान | अधिकतम मान | यूनिट | |
| गायरो | गतिशील मापने की सीमा | ±500 | º/s | |||
| पूर्वाग्रह अस्थिरता | एलन विचरण, बेहतर | 0.3 | º/h | |||
| पूर्वाग्रह स्थिरता | 1s चिकना, RMS, बेहतर | 10 | º/h | |||
| पूर्ण तापमान सीमा में पूर्वाग्रह | -40 ºC ~ 85 ºC, 10 s स्मूथिंग, RMS | 0.005 | º/s | |||
| यादृच्छिक चलना | 1б | 0.15 | º/√h | |||
| पूर्वाग्रह दोहराव | 1б | 10 | º/h | |||
| आउटपुट शोर | कोई फ़िल्टरिंग नहीं, RMS | 0.05 | º/s | |||
| पैमाना कारक दोहराव | 1б | 0.01 | % | |||
| पैमाना कारक गैर-रैखिकता | 1б | 0.01 | % | |||
| पैमाना कारक | FS=450 º/s, 32bits | 2621440 | LSB/°/sec | |||
| बैंडविड्थ (-3dB) | 250 | Hz | ||||
| क्रॉस कपलिंग | 0.1 | % | ||||
| त्वरण संवेदनशीलता | 1 | °/h/g | ||||
| कंपन सुधार प्रभाव | 0.5 | °/h/g2 | ||||
| अनुनाद आवृत्ति | 12k | Hz | ||||
| एक्सेलेरोमीटर | गतिशील मापने की सीमा | ±20 | g | |||
| पूर्वाग्रह स्थिरता | एलन विचरण | 2 | ug | |||
| पूर्ण तापमान सीमा में पूर्वाग्रह | -40 ºC ~ 85 ºC, 10 s स्मूथिंग, RMS | 1 | mg | |||
| यादृच्छिक चलना | 1б | 0.029 | m/s/√h | |||
| पूर्वाग्रह दोहराव | 1б | 5 | mg | |||
| आउटपुट शोर | कोई फ़िल्टरिंग नहीं, RMS | 0.5 | mg | |||
| पैमाना कारक दोहराव | 1б | 0.1 | % | |||
| पैमाना कारक गैर-रैखिकता | FS=20g | 0.1 | %FS | |||
| पैमाना कारक | ±20, 32bits | 65536000 | g/LSB | |||
| बैंडविड्थ (-3dB) | 250 | Hz | ||||
| क्रॉस कपलिंग | 0.1 | % | ||||
| तापमान | पैमाना कारक | 0.0125 | °C/LSB | |||
| संचार इंटरफ़ेस | 1-तरफ़ा SPI | घड़ी आवृत्ति दर्ज करें | 8 | 15 | MHz | |
| विद्युत विशेषताएं | वोल्टेज | प्रत्यक्ष धारा | 3.3 ± 10% | V | ||
| बिजली की खपत | 1 | 1.5 | W | |||
| लहर | P-P | 48±2 | 100 | mV | ||
| पर्यावरण का उपयोग करें | ऑपरेटिंग तापमान | स्केलेबल | -40 | 85 | ºC | |
| भंडारण तापमान | -55 | 85 | ºC | |||
| कंपन | 10~2000Hz,6.06g | |||||
| प्रभाव | 1000g,0.1ms | |||||
रूपरेखा आरेख
मुख्य अनुप्रयोग क्षेत्र
पैकिंग और शिपिंग
