| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 16488ha |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 500 / माह |
उच्च विश्वसनीयता और मजबूत अनुकूलन क्षमता के साथ आईएमयू एक्सेलेरोमीटर गायरो
उत्पाद विवरण

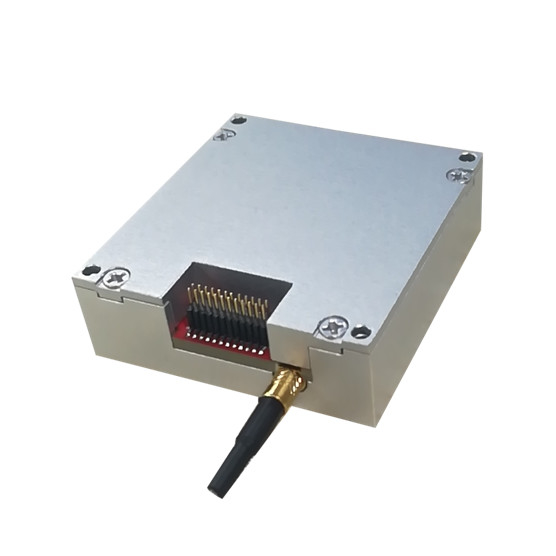

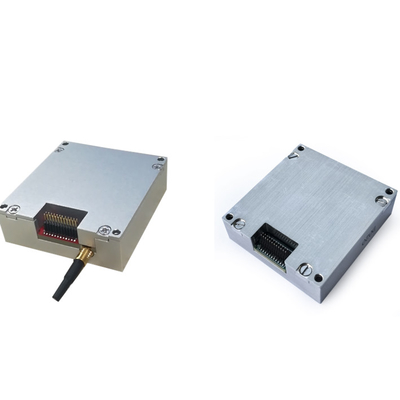

यह 16488HA इनर्शियल मेजरमेंट यूनिट एक पूर्ण इनर्शियल सिस्टम है जिसमें एक अंतर्निहित तीन-अक्ष गायरोस्कोप और एक तीन-अक्ष एक्सेलेरोमीटर है, जिसका उपयोग वाहक के तीन-अक्ष कोणीय दर, त्वरण और अन्य मापदंडों को मापने के लिए किया जाता है, और संचार प्रोटोकॉल के अनुसार एसपीआई के माध्यम से त्रुटि क्षतिपूर्ति (तापमान क्षतिपूर्ति, स्थापना गलत संरेखण कोण क्षतिपूर्ति, गैर-रैखिक क्षतिपूर्ति, आदि सहित) के बाद डेटा आउटपुट करता है।
मुख्य पैरामीटर
| पैरामीटर | परीक्षण की स्थिति | न्यूनतम मान | विशिष्ट मान | अधिकतम मान | यूनिट | |
| गायरो | गतिशील माप सीमा | ±500 | º/s | |||
| पूर्वाग्रह अस्थिरता | एलन विचरण, बेहतर | 0.3 | º/h | |||
| पूर्वाग्रह स्थिरता | 1s चिकना, आरएमएस, बेहतर | 10 | º/h | |||
| पूर्ण तापमान सीमा में पूर्वाग्रह | -40 ºC ~ 85 ºC, 10 s स्मूथिंग, आरएमएस | 0.005 | º/s | |||
| यादृच्छिक चलना | 1б | 0.15 | º/√h | |||
| पूर्वाग्रह दोहराव | 1б | 10 | º/h | |||
| आउटपुट शोर | कोई फ़िल्टरिंग नहीं, आरएमएस | 0.05 | º/s | |||
| पैमाना कारक दोहराव | 1б | 0.01 | % | |||
| पैमाना कारक गैर-रैखिकता | 1б | 0.01 | % | |||
| पैमाना कारक | FS=450 º/s, 32bits | 2621440 | LSB/°/sec | |||
| बैंडविड्थ (-3dB) | 250 | Hz | ||||
| क्रॉस कपलिंग | 0.1 | % | ||||
| त्वरण संवेदनशीलता | 1 | °/h/g | ||||
| कंपन सुधार प्रभाव | 0.5 | °/h/g2 | ||||
| अनुनाद आवृत्ति | 12k | Hz | ||||
| एक्सेलेरोमीटर | गतिशील माप सीमा | ±20 | g | |||
| पूर्वाग्रह स्थिरता | एलन विचरण | 2 | ug | |||
| पूर्ण तापमान सीमा में पूर्वाग्रह | -40 ºC ~ 85 ºC, 10 s स्मूथिंग, आरएमएस | 1 | mg | |||
| यादृच्छिक चलना | 1б | 0.029 | m/s/√h | |||
| पूर्वाग्रह दोहराव | 1б | 5 | mg | |||
| आउटपुट शोर | कोई फ़िल्टरिंग नहीं, आरएमएस | 0.5 | mg | |||
| पैमाना कारक दोहराव | 1б | 0.1 | % | |||
| पैमाना कारक गैर-रैखिकता | FS=20g | 0.1 | %FS | |||
| पैमाना कारक | ±20, 32bits | 65536000 | g/LSB | |||
| बैंडविड्थ (-3dB) | 250 | Hz | ||||
| क्रॉस कपलिंग | 0.1 | % | ||||
| तापमान | पैमाना कारक | 0.0125 | °C/LSB | |||
| संचार इंटरफ़ेस | 1-तरफा SPI | घड़ी आवृत्ति दर्ज करें | 8 | 15 | मेगाहर्ट्ज | |
| विद्युत विशेषताएँ | वोल्टेज | प्रत्यक्ष धारा | 3.3 ± 10% | V | ||
| बिजली की खपत | 1 | 1.5 | W | |||
| लहर | P-P | 48±2 | 100 | mV | ||
| पर्यावरण का प्रयोग करें | ऑपरेटिंग तापमान | स्केलेबल | -40 | 85 | ºC | |
| भंडारण तापमान | -55 | 85 | ºC | |||
| कंपन | 10~2000Hz,6.06g | |||||
| प्रभाव | 1000g,0.1ms | |||||
