| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | F60 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 500/Month |

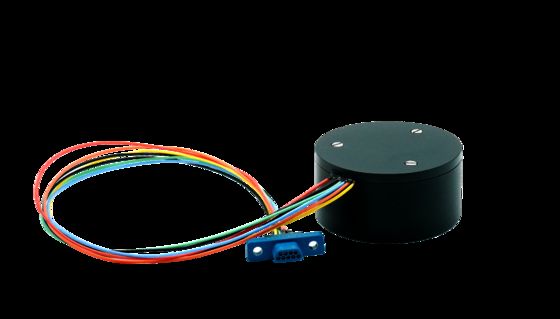

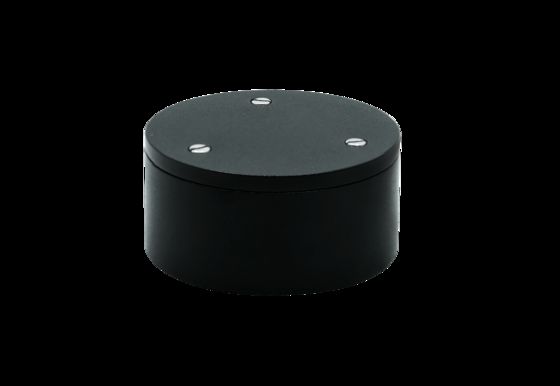

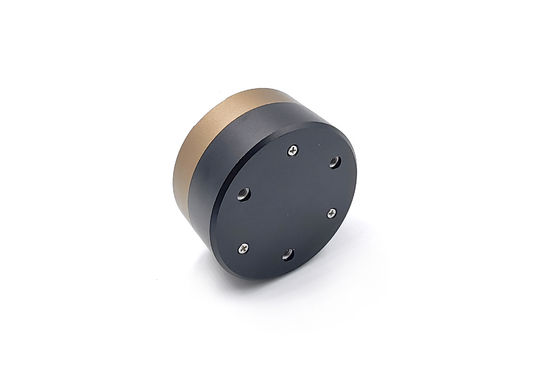

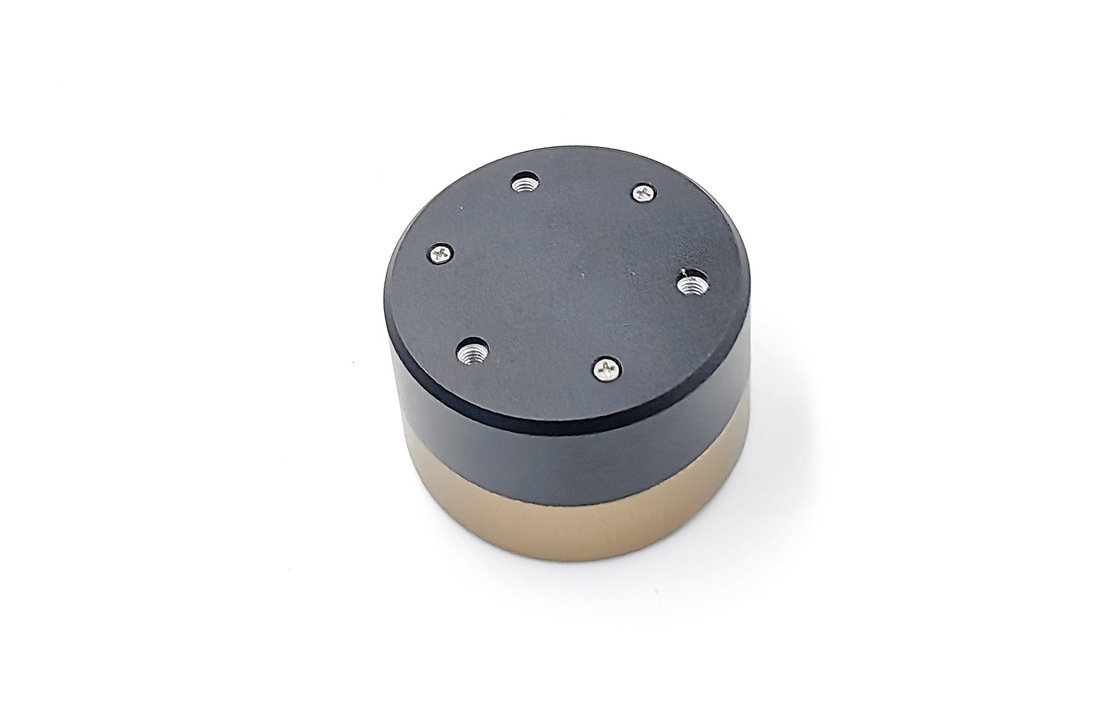

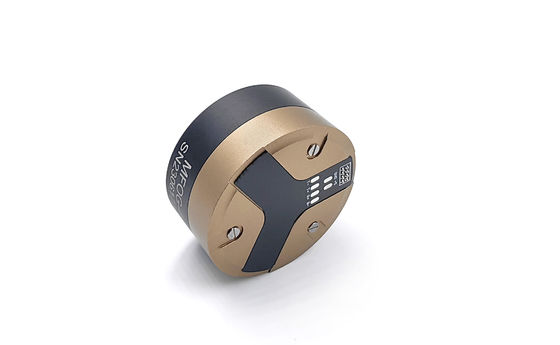

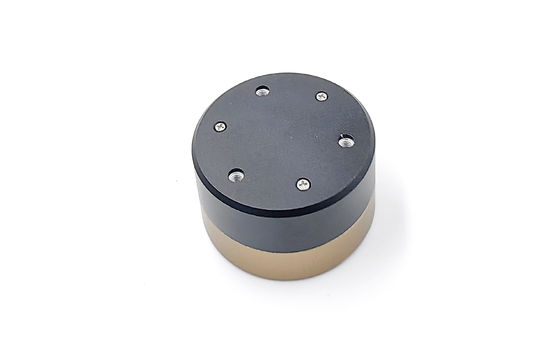

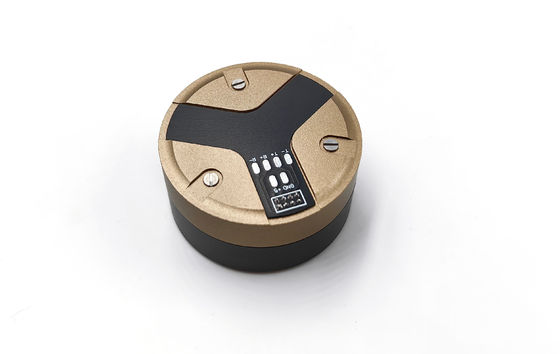

आरएस422 डिजिटल संचार के साथ उच्च गतिशील सीमा धुंध जिरोस्कोप सेंसर
उत्पाद का वर्णन
यह उत्पाद ऑप्टिकल सग्नैक प्रभाव पर आधारित एक जड़ता कोण दर सेंसर है, जिसका उपयोग उत्पाद की संवेदनशील धुरी के साथ वाहक की कोण दर को मापने के लिए किया जाता है।उत्पाद की कोणीय दर सेंसर इकाई एक ऑप्टिकल फाइबर अंगूठी है, और एक डिजिटल क्लोज्ड-लूप डिटेक्शन सर्किट को बाहरी भौतिक कोणीय दर से उत्पन्न होने वाली घड़ी के दिशा में और घड़ी के विपरीत प्रकाश के ऑप्टिकल पथ अंतर को निकालने के लिए अपनाया जाता है,जो ऑप्टिकल फाइबर रिंग द्वारा महसूस किया जाता हैउसी समय, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
रचना
(क) ऑप्टिकल पथ इकाई में एक एसएलडी प्रकाश स्रोत, एक ऑप्टिकल फाइबर री, एक एकीकृत ऑप्टिकल चरण मॉड्यूलेटर, एक ऑप्टिकल फाइबर कपलर और एक ऑप्टिकल डिटेक्टर शामिल हैं;
(ख) सर्किट इकाई में प्रकाश स्रोत ड्राइविंग सर्किट और डिटेक्शन और कंट्रोल सिग्नल सर्किट बोर्ड शामिल है।
(ग) जिरोस्कोप संरचनात्मक भाग।
उत्पाद संरचना और विशेषताएं
जिरोस्कोप संरचना एक विशिष्ट ऑप्टिकल फाइबर रिंग संरचना डिजाइन योजना को अपनाता है, और लघुकरण एकीकृत डिजाइन से, संरचनात्मक स्थिरता (आघात और कंपन प्रतिरोध),प्रतिध्वनि, संरचनात्मक समरूपता, स्थापना की आसानी और थर्मल डिजाइन (तापमान विशेषताएं) और अन्य पहलुओं पर विचार किया गया और जिरो की मौजूदा संरचना को अनुकूलित और डिजाइन किया गया।
उत्पाद का उपयोग
F60 फाइबर ऑप्टिक जिरोस्कोप में लंबे जीवन, मजबूत झटके और कंपन प्रतिरोध, बड़ी माप सीमा, उच्च बैंडविड्थ, तत्काल प्रारंभ, त्वरण के कारण कोई बहाव नहीं,और व्यापक सटीकता कवरेजइसका व्यापक रूप से जहाजों, विमानों और वाहनों और रोबोट नेविगेशन, पोजिशनिंग और ओरिएंटेशन, स्थिरता नियंत्रण और अन्य क्षेत्रों में उपयोग किया जा सकता है।
जिरो कार्य शक्ति आपूर्ति
±5V बिजली की आपूर्ति, बिजली की आपूर्ति सटीकता 5%, बिजली की आपूर्ति लहर 20mV से अधिक नहीं है। पूर्ण तापमान बिजली की आपूर्ति का अधिकतम आवेग वर्तमान 1.5A है।स्थिर स्थिति में कमरे के तापमान पर बिजली की खपत 2 से अधिक नहीं है.5W, और पूर्ण तापमान पर स्थिर स्थिति में बिजली की खपत 5W से अधिक नहीं है।
मुख्य मापदंड
| परियोजना | इकाई | F60A | F60B | F60C | F60D |
| एमसुचारू सीमा | o/s | ±400 ~±800 | |||
| शून्य ऑफसेट स्थिरता | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| शून्य पूर्वाग्रह दोहराव | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| यादृच्छिक चलना गुणांक | o/√h | ≤0.006 | ≤0.01 | ≤0.03 | ≤0.5 |
| स्केल फैक्टरअनलाइनर | पीपीएम | ≤50 | ≤60 | ≤70 | ≤150 |
| स्केल फैक्टर दोहराव | पीपीएम | ≤50 | ≤60 | ≤70 | ≤150 |
| पैमाना कारकसमरूपता | पीपीएम | ≤50 | ≤60 | ≤70 | ≤150 |
| प्रारंभ समय | s | ≤1 | |||
| बैंडविड्थ | हर्ज | >200 | |||
| विद्युत आपूर्ति | वी | -5, +5 | |||
| शक्ति | W | ≤6 | |||
| परिचालन तापमान | oC | -40~+65 | |||
| भंडारण का तापमान | oC | -45~+85 | |||
| कम्पन | हर्ज,घ2हर्ट्ज | 20~2000,0.06 | |||
| झटका | घ,एमएस | 30,11 | |||
| डेटा ताज़ा करने की दर | हर्ज | 200 से 2000 | |||
| बाउड दर | बीपीएस | 115200~921600 | |||
| आउटपुट विधि | / | प्रसारण (डिफ़ॉल्ट) / ट्रिगर (कस्टम) | |||
| इंटरफेस स्तर | / | RS-422 | |||
| कनेक्टर | / | J30J-15TJL | |||
| आकार का आकार | मिमी | Φ60×32 | |||
आयाम
मुख्य अनुप्रयोग क्षेत्र
