एकीकृत नेविगेशन प्रणालियों के लिए माइक्रो-नैनो-एफओजी फाइबर ऑप्टिक जिरोस्कोप वीजी 910 एफ

एकीकृत नेविगेशन प्रणालियों के लिए माइक्रो-नैनो-एफओजी फाइबर ऑप्टिक जिरोस्कोप वीजी 910 एफ

ब्रांड नाम: Firepower
मॉडल संख्या: एमएफओजी910
एमओक्यू: 1
कीमत: बातचीत योग्य
भुगतान की शर्तें: एल/सी,टी/टी
आपूर्ति करने की क्षमता: 1000pcs
विस्तृत जानकारी
Place of Origin:
CHINA
प्रमाणन:
CE
शून्य पूर्वाग्रह स्थिरता:
≤0.8°/घंटा
यादृच्छिक चाल:
≤0.02 °/h
श्रेणी:
±240°/से
त्वरण:
≥ 70 ग्राम
स्केल फ़ैक्टरनॉनलीनियर:
≤5ppm
भंडारण तापमान:
-55~+85°C
बिजली की खपत:
≤1.5w
स्केल फैक्टर नॉनलाइनियर:
≤ 1000 पीपीएम
Packaging Details:
Wooden Box
आपूर्ति की क्षमता:
1000pcs
प्रमुखता देना:

दो अक्षीय परीक्षण टर्नटेबल

,

तापमान नियंत्रित दो अक्षीय टर्नटेबल

,

जड़ता सेंसर दोहरी धुरी टर्नटेबल

उत्पाद वर्णन
एकीकृत नेविगेशन सिस्टम के लिए माइक्रो-नैनो एफओजी फाइबर ऑप्टिक गायरोस्कोप VG910F
मुख्य प्रदर्शन पैरामीटर
क्रमांक परियोजना प्रदर्शन संकेतक
1 रेंज (°/s) ±240
2 स्केल फैक्टर (mV/ o /s) 47±5
3 स्केल फैक्टर नॉनलाइनियरिटी (ppm) ≤1000
4 शून्य-पूर्वाग्रह स्थिरता (10s, 1σ, o /H) ≤0.8
5 शून्य-पूर्वाग्रह दोहराव (1σ, o /H) ≤0.8
6 3dB बैंडविड्थ (Hz) ≥1000
7 रैंडम वॉक ( o /√ H) ≤0.02
8 बिजली की आपूर्ति (V) 5 _+_ 0.25 _+_ 12
9 बिजली की खपत (W) ≤1.5
10 प्रभाव (g) ≥1500
11 त्वरण (g) ≥70
12 जीवन (वर्ष) (गणना मूल्यांकन) ≥15
उत्पाद अवलोकन
MFOG-910 माइक्रो-नैनो फाइबर ऑप्टिक गायरोस्कोप एक कोणीय दर सेंसर है जो प्रकाशिकी, यांत्रिकी और इलेक्ट्रॉनिक्स को एकीकृत करता है। सैग्नैक प्रभाव पर आधारित, यह काउंटर-प्रोपगेटिंग प्रकाश बीम द्वारा उत्पन्न चरण अंतर का पता लगाने, संसाधित करने और प्रतिक्रिया देने के लिए विभिन्न माइक्रो-नैनो फाइबर उपकरणों को शामिल करता है।
ऑप्टिकल पथ घटकों, सर्किट घटकों और संरचनात्मक घटकों से मिलकर, इस उत्पाद में विशेषताएं हैं:
  • बिना हिलने या पहनने वाले भागों के साथ सरल संरचना
  • तेज़ स्टार्टअप क्षमता
  • कॉम्पैक्ट आकार और हल्का डिज़ाइन
  • वाहक रवैया नियंत्रण और माप अनुप्रयोगों के लिए आदर्श
उत्पाद संरचना
गायरोस्कोप में तीन प्राथमिक घटक होते हैं:
  • ऑप्टिकल पथ असेंबली
  • डिटेक्शन और कंट्रोल सिग्नल सर्किट बोर्ड
  • फाइबर कॉइल कंकाल, आवास और संरचनात्मक घटक

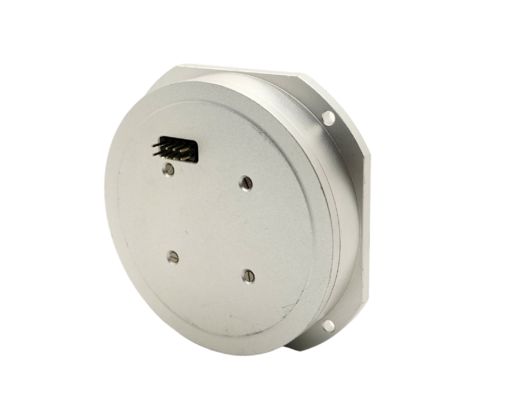

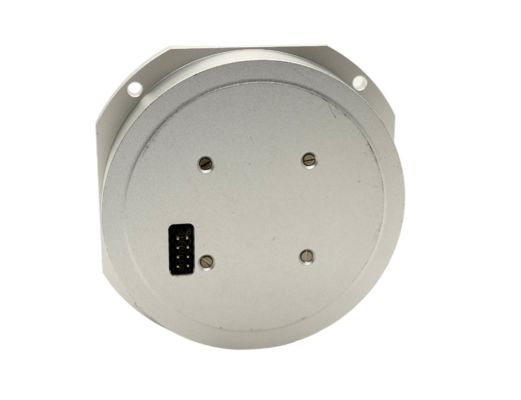

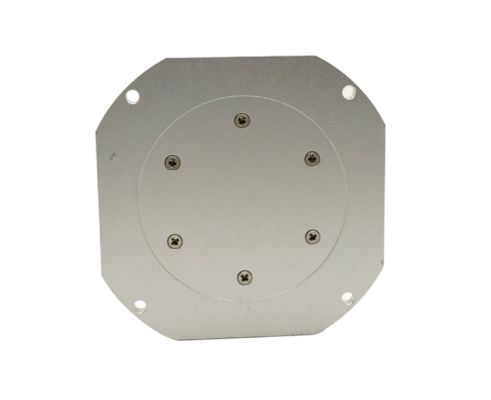

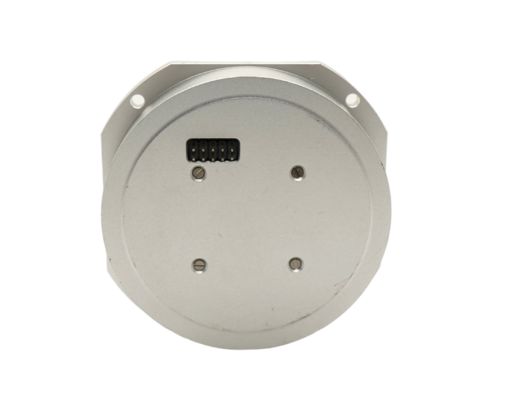

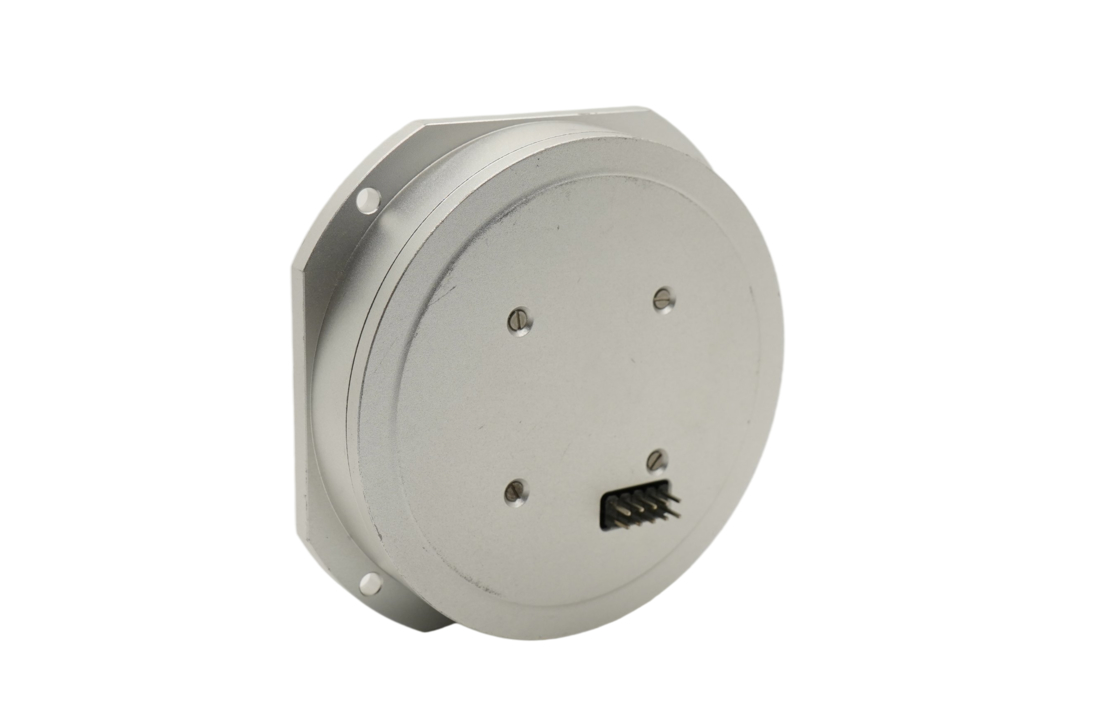

उपस्थिति और आयाम
कुल आयाम: 82 मिमी * 82 मिमी * 19.5 मिमी (प्लग के बिना)
एकीकृत नेविगेशन प्रणालियों के लिए माइक्रो-नैनो-एफओजी फाइबर ऑप्टिक जिरोस्कोप वीजी 910 एफ 0
एकीकृत नेविगेशन प्रणालियों के लिए माइक्रो-नैनो-एफओजी फाइबर ऑप्टिक जिरोस्कोप वीजी 910 एफ 1
