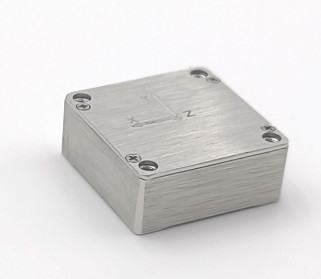

बांध निगरानी के लिए कम बहाव जड़त्व माप इकाई सेंसर

ब्रांड नाम:	Firepower
मॉडल संख्या:	जीआई200एफ-ए0
एमओक्यू:	1
कीमत:	बातचीत योग्य
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	1000/माह

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

उत्पाद का नाम:

आईएमयू एक्सेलेरोमीटर जायरो

ग्रियो स्कोप:

500 डिग्री/सेकंड

ग्रयो एलन विचरण:

2डिग्री/एच

एक्सेलेरोमीटर एलन वेरिएंस:

0.1 मि.ग्रा

एक्सेलेरोमीटर स्कोप:

16 जी

संचार इंटरफ़ेस:

1-चैनल SPI/UART

ग्रायो स्केल कारक सटीकता:

0.3%

बिजली की आपूर्ति की वोल्टेज:

3.3

पैकेजिंग विवरण:

स्पंज / बॉक्स

आपूर्ति की क्षमता:

1000/माह

प्रमुखता देना:

उच्च प्रदर्शन जड़ता माप इकाई सेंसर

बुद्धिमान ड्राइविंग जड़ता माप इकाई सेंसर

यूएवी इनेर्शियल माप इकाई सेंसर

उत्पाद वर्णन

कम बहावइनर्शियल मेजरमेंट यूनिट सेंसर

उत्पाद विवरण

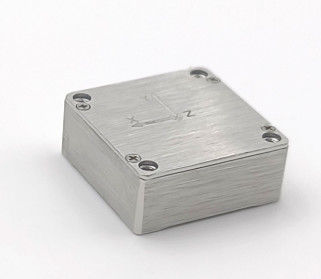

GI200F-A0-IMU एक इनर्शियल मेजरमेंट यूनिट (IMU) है जो माइक्रोमशीनिंग तकनीक (MEMS) पर आधारित है, जिसमें अंतर्निहित उच्च-प्रदर्शन MEMS जाइरोस्कोप और MEMS एक्सेलेरोमीटर है, जो 3 कोणीय वेग और 3 त्वरण आउटपुट करता है।

मुख्य कार्य

तीन-अक्ष डिजिटल जाइरोस्कोप:
1. ± 500º/s गतिशील मापने की सीमा;
2. शून्य पूर्वाग्रह स्थिरता: 10 °/H (GJB, 10s), 2.0 °/H (ALLAN);
ट्रैक्सियल डिजिटल एक्सेलेरोमीटर:
1. ± 16g गतिशील मापने की सीमा;
2. शून्य-पूर्वाग्रह स्थिरता: 0.5mg (GJB, 10s), 0.1mg (ALLAN);
उच्च विश्वसनीयता: MTBF > 20000h;
पूर्ण तापमान सीमा (-40 ℃~ 70 ℃) के भीतर गारंटीकृत सटीकता: अंतर्निहित उच्च-प्रदर्शन तापमान अंशांकन और क्षतिपूर्ति एल्गोरिदम;
तेज कंपन स्थितियों के तहत काम करने के लिए उपयुक्त;
इंटरफ़ेस 1 चैनल SPI, 1 चैनल UART।

प्रदर्शन सूचकांक

पैरामीटर		परीक्षण की स्थिति	न्यूनतम मूल्य	विशिष्ट मूल्य	अधिकतम मूल्य	इकाई
जाइरो	गतिशील मापने की सीमा				500	º/s
	शून्य पूर्वाग्रह स्थिरता	एलन विचरण		2		º/h
	शून्य पूर्वाग्रह स्थिरता	10 s औसत (-40 ℃ ~ + 70 ℃, निरंतर तापमान)		10		º/h
	शून्य पूर्वाग्रह	शून्य पूर्वाग्रह सीमा		±0.5		º/s
	शून्य पूर्वाग्रह	पूर्ण तापमान सीमा पर शून्य-पूर्वाग्रह भिन्नता①		±0.5		º/s
	पैमाना कारक	पैमाना कारक सटीकता		0.3		%
	पैमाना कारक	पैमाना कारक गैर-रैखिकता		0.02		%FS
	बैंडविड्थ			200		Hz
एक्सेलेरोमीटर	गतिशील मापने की सीमा			16		g
	शून्य पूर्वाग्रह स्थिरता	एलन विचरण		0.1		mg
	शून्य पूर्वाग्रह स्थिरता	10 s औसत (-40 ℃ ~ + 70 ℃, निरंतर तापमान)		0.5		mg
	शून्य पूर्वाग्रह	शून्य पूर्वाग्रह सीमा		2		mg
	शून्य पूर्वाग्रह	पूर्ण तापमान सीमा में शून्य पूर्वाग्रह परिवर्तन, पीक-टू-पीक मान①		2		mg
	पैमाना कारक	पैमाना कारक सटीकता		0.3		%
	पैमाना कारक	पैमाना कारक गैर-रैखिकता		0.02		%FS
	बैंडविड्थ			200		Hz
संचार इंटरफ़ेस	1-चैनल SPI	बॉड दर			15	MHz
	UART	बॉड दर		230.4		Kbps
	नमूनाकरण आवृत्ति	SPI		1000		Hz
	नमूनाकरण आवृत्ति	UART		200	1000	Hz
विद्युत विशेषताएं	वोल्टेज			3.3		V
	बिजली की खपत				1	W
	लहर	P-P			100	mV
संरचनात्मक विशेषताएं	आकार			24×24×10		mm
संरचनात्मक विशेषताएं	वज़न			10		g
उपयोग का वातावरण	ऑपरेटिंग तापमान		-40		70	℃
	भंडारण तापमान		-45		85	℃
	कंपन			20~2000Hz,6.06g
	प्रभाव			1000g,0.5ms
विश्वसनीयता	MTBF			20000		h
विश्वसनीयता	निरंतर काम करने का समय			120		h
1: पूरे तापमान परिवर्तन प्रक्रिया का शून्य विचलन की गणना करें, तापमान परिवर्तन दर ≤ 1 ℃/मिनट है, और तापमान सीमा -40 ℃ ~ + 70 ℃ है;
