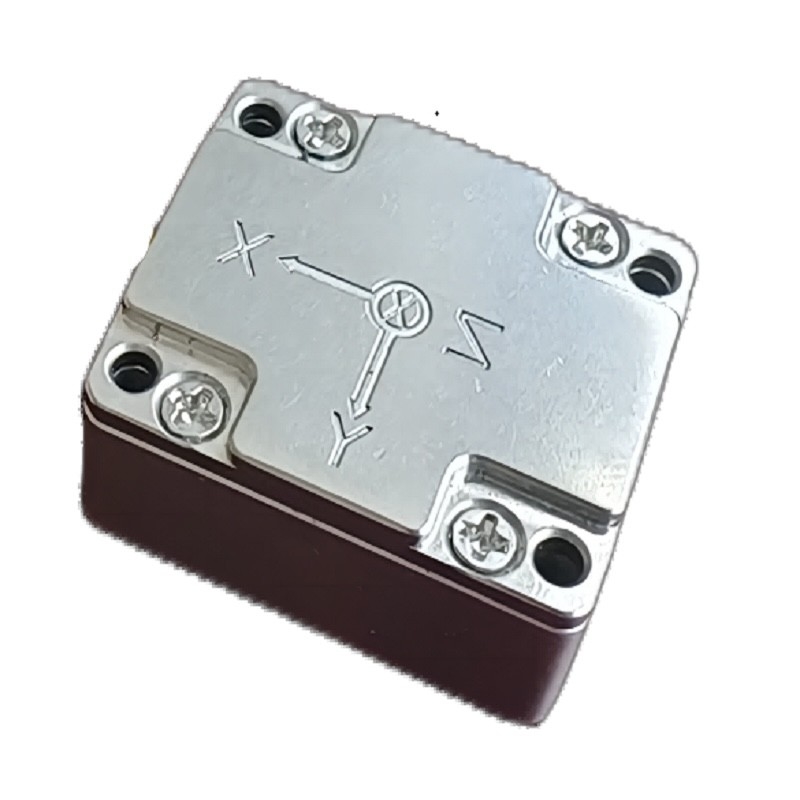

आईएमयू एक्सेलेरोमीटर गायरो मेम्स इनर्शियल मेजरमेंट 6 एक्सिस

ब्रांड नाम:	Firepower
मॉडल संख्या:	जीआई200-बी0-आईएमयू
एमओक्यू:	1
कीमत:	बातचीत योग्य
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	1000/माह

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

उत्पाद का नाम:

यूएवी के लिए आईएमयू जायरो

जाइरो माप सीमा:

500 डिग्री/सेकंड

एक्सेलेरोमीटर माप सीमा:

16 जी

जाइरो जीरो बायस स्टेबिलिटी:

0.8डिग्री/घंटा

एक्सेलेरोमीटर एलन विचरण:

0.03 मि.ग्रा

ग्रयो कोणीय यादृच्छिक चलना:

0.15°/√घंटा

बिजली की खपत:

1.5 डब्ल्यू

वजन:

50 ग्राम

पैकेजिंग विवरण:

स्पंज वाला बॉक्स

आपूर्ति की क्षमता:

1000/माह

प्रमुखता देना:

अत्याधुनिक आईएमयू एक्सेलेरोमीटर जिरो

यूएवी आईएमयू त्वरणमापक जिरो

यूएवी के लिए आईएमयू एक्सेलेरोमीटर जिरो

उत्पाद वर्णन

आईएमयू एक्सेलेरोमीटर जिरो इनेर्शियल माप

उत्पाद का वर्णन

GI200-BO (AO) -IMU एक जड़ता माप इकाई (IMU) है जो माइक्रोमैशनिंग तकनीक (MEMS) पर आधारित है, जिसमें निर्मित उच्च प्रदर्शन MEMS जिरोस्कोप और MEMS एक्सेलेरोमीटर है,3 कोणीय वेग और 3 त्वरणों का उत्पादन.

GI200-A0 (B0) -IMU A0 (कम विन्यास) और B0 (उच्च विन्यास) संस्करणों में उपलब्ध है।

मुख्य विशेषताएं

तीन अक्षीय डिजिटल जायरोस्कोप:
1. ± 2000o/s गतिशील माप सीमा;
2. A0 पूर्वाग्रह स्थिरताः 6 °/H (GJB, 10s, Z-अक्ष), 9 °/H (GJB, 1s, Z-अक्ष), 1.6 °/H (ALLAN, Z-अक्ष);
3. B0 पूर्वाग्रह स्थिरताः 3 °/H (GJB, 10s, Z-अक्ष), 4.5 °/H (GJB, 1s, Z-अक्ष), 0.8 °/H (ALLAN, Z-अक्ष);
त्रि-अक्षीय डिजिटल त्वरणमापक:
1. ± 200 ग्राम गतिशील माप सीमा;
2. A0 पूर्वाग्रह स्थिरताः 0.4mg (GJB, 10s), 0.6mg (GJB, 1s), 0.06mg (ALLAN);
3. B0 पूर्वाग्रह स्थिरताः 0.2mg (GJB, 10s), 0.3mg (GJB, 1s), 0.03mg (ALLAN);
उच्च विश्वसनीयताः एमटीबीएफ > 20000h;
पूर्ण तापमान सीमा (-40 °C ~ 80 °C) के भीतर गारंटीकृत सटीकताः निर्मित उच्च प्रदर्शन तापमान कैलिब्रेशन और मुआवजा एल्गोरिथ्म;
मजबूत कंपन स्थितियों में काम करने के लिए उपयुक्त;
इंटरफेस 1 चैनल UART, 1 चैनल SPI, 1 चैनल CAN

तकनीकी संकेतकों

पैरामीटर		परीक्षण की शर्तें	न्यूनतम मूल्य	विशिष्ट मूल्य	अधिकतम मूल्य	इकाई
जिरो	गतिशील माप सीमा			500	2000	o/s
	शून्य पूर्वाग्रह स्थिरता	एलन विचलन, Z-अक्ष		0.8		o/h
		एलन विचलन, एक्स और वाई अक्ष		1.6		o/h
		10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान), Z-अक्ष		3		o/h
		1s औसत (-40 °C ~ + 80 °C, निरंतर तापमान), Z-अक्ष		4.5		o/h
		10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान), एक्स अक्ष और वाई अक्ष		6		o/h
		1 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान), एक्स अक्ष और वाई अक्ष		9		o/h
	शून्य पूर्वाग्रह	शून्य पूर्वाग्रह सीमा, Z-अक्ष		±0.07		o/s
		शून्य पूर्वाग्रह सीमा, एक्स-अक्ष और वाई-अक्ष		±0.2		o/s
		पूर्ण तापमान सीमा पर शून्य पूर्वाग्रह परिवर्तन, Z-अक्ष1		±0.02		o/s
		पूर्ण तापमान सीमा पर शून्य पूर्वाग्रह परिवर्तन, एक्स और वाई अक्ष1		±0.06		o/s
		क्रमिक प्रारंभ दोहराव, Z-अक्ष		0.002		o/s
		क्रमिक प्रारंभ दोहराव, एक्स-अक्ष और वाई-अक्ष		0.006		o/s
		दैनिक प्रारंभ दोहराव, Z-अक्ष		0.003		o/s
		दैनिक प्रारंभ दोहराव, एक्स अक्ष और वाई अक्ष		0.009		o/s
		पूर्वाग्रह पर रैखिक त्वरण का प्रभाव		0.002		o/s/g
		शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और बाद में परिवर्तन2		0.002		o/s/g
		शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और दौरान परिवर्तन2		0.002		o/s/g
	स्केल फैक्टर	स्केल फैक्टर सटीकता, Z-अक्ष		0.3		%
		स्केल फैक्टर सटीकता, एक्स और वाई अक्ष		0.6		%
		स्केल फैक्टर गैर-रैखिकता, Z-अक्ष		0.01		% एफएस
		स्केल फैक्टर गैर-रैखिकता, एक्स और वाई अक्ष		0.02		% एफएस
	कोणीय यादृच्छिक चलना			0.15		°/√घंटा
	शोर घनत्व			0.001		°/s/√Hz
	संकल्प			3.052×10⁻⁷		o/s/LSB
	बैंडविड्थ			200		हर्ज
त्वरकमापक	गतिशील माप सीमा			16	200	घ
	शून्य पूर्वाग्रह स्थिरता	एलन विचलन		0.03		मिग्रॅ
		10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान)		0.2		मिग्रॅ
		1 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान)		0.3		मिग्रॅ
	शून्य पूर्वाग्रह	शून्य पूर्वाग्रह सीमा		5		मिग्रॅ
		पूर्ण तापमान सीमा में शून्य पूर्वाग्रह परिवर्तन, पीक से पीक मान1		5		मिग्रॅ
		लगातार स्टार्ट की पुनरावृत्ति		0.5		मिग्रॅ
		दैनिक प्रारंभ दोहराव		0.8		मिग्रॅ
		शून्य पक्षपात तापमान गुणांक		0.05	0.1	mg/°C
	स्केल फैक्टर	स्केल फैक्टर सटीकता		0.5		%
	स्केल फैक्टर	स्केल फैक्टर नॉनलाइनर		0.1		% एफएस
	गति यादृच्छिक चलना			0.029		m/s/√hr
	शोर घनत्व			0.025		mg/√Hz
	संकल्प			1.221×10⁻⁸		जी/एलएसबी
	बैंडविड्थ			200		हर्ज
मैग्नेटोमीटर	चुंबकीय क्षेत्र की सीमा	बी_rg,xy		±1300		μT
	चुंबकीय क्षेत्र की सीमा	बी_rg,z		±2500		μT
	संकल्प			0.3		μT
	दिशा और देशांतर	30 μT क्षैतिज भू-चुंबकीय घटक, 25 °C		±25		डग
संचार इंटरफेस	1-चैनल एसपीआई	बाउड दर			15	मेगाहर्ट्ज
	1-चैनल यूएआरटी	बाउड दर		230.4		केबीपीएस
	1-चैनल CAN	बाउड दर			1	मेगाहर्ट्ज
	नमूना लेने की आवृत्ति	एसपीआई		200	1000	हर्ज
		यूएआरटी		200		हर्ज
		कर सकते हैं		200
विद्युत विशेषताएं	वोल्टेज		3	3.3	3.6	वी
	बिजली की खपत				1.5	W
	रिपल	पी-पी			100	mV
संरचनात्मक विशेषताएं	आकार			47×44×14		मिमी
संरचनात्मक विशेषताएं	वजन			50		घ
उपयोग वातावरण	परिचालन तापमान		-40		80	°C
	भंडारण तापमान		-45		85	°C
	कंपन			20~2000 हर्ट्ज,6.06g
	प्रभाव			1000 ग्राम,0.5ms
विश्वसनीयता	एमटीबीएफ			20000		h
विश्वसनीयता	निरंतर कार्य समय			120		h
1: पूरे तापमान परिवर्तन प्रक्रिया के शून्य विचलन की गणना की जाती है, तापमान परिवर्तन दर ≤ 1 °C/मिनट है, और तापमान सीमा -40 °C ~ + 80 °C है;
2: कंपन की स्थिति 6.06 G, 20Hz ~ 2000Hz है
