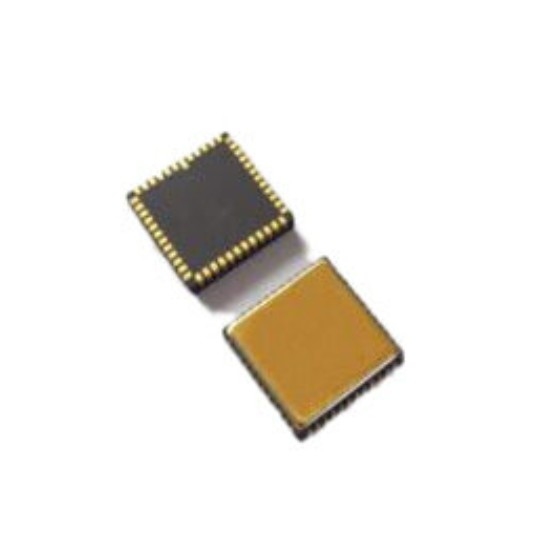

उच्च परिशुद्धता नेविगेशन के लिए एमईएमएस जिरो चिप्स फाइबर ऑप्टिक जिरो पीसीबी
पीसीबी डिजाइनः
पिन वीसीपी, वीआरईएफ, वीबीयूएफ और वीआरईजी के लिए डिस्कॉप्टिंग कंडेन्सर को पिन के जितना संभव हो उतना करीब रखा जाना चाहिए और निशानों के समकक्ष प्रतिरोध को कम से कम किया जाना चाहिए।VREF के लिए अनकपलिंग कैपेसिटर के अन्य छोरवीसीसी, वीबीयूएफ और वीआरईजी को निकटतम एवीएसएस _ एलएन से जोड़ा जाता है और फिर चुंबकीय बीड के माध्यम से सिग्नल ग्राउंड पर लगाया जाता है।जब वीसीसी सामान्य संचालन में हो, कुल धारा लगभग 35 एमए होगी, जिसके लिए वोल्टेज स्थिरता सुनिश्चित करने के लिए एक व्यापक पीसीबी ट्रेस की आवश्यकता होती है।तनाव के क्षेत्रों से बचने के लिए घटकों का पता लगाएंबड़े हीट डिस्पैसिफिकेशन तत्वों और बाहरी यांत्रिक संपर्क, एक्सट्रूज़न और खींचने वाले क्षेत्रों से बचना आवश्यक है।साथ ही उन क्षेत्रों में जहां पोजिशनिंग शिकंजा समग्र स्थापना के दौरान विकृत होने के लिए प्रवण हैं.
उत्पाद के बारे में
| प्रदर्शन | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | |
| रेंज | डिग्री/सेकंड | 400 | 400 | 400 |
| बैंडविड्थ @3DB अनुकूलित) | हर्ज | 200 | 200 | 300 |
| आउटपुट सटीकता ((डिजिटल एसपीआई) | बिट्स | 24 | 24 | 24 |
| आउटपुट दर (ओडीआर) (अनुकूलित) | हर्ज | 12K | 12K | 12K |
| देरी (अनुकूलित) | एमएस | <1.5 | <1.5 | <1 |
| पूर्वाग्रह स्थिरता | डिग्री/घंटा ((1o) | <0.1 | <0.5 | <0.1 |
| पूर्वाग्रह स्थिरता (1σ 10s) | डिग्री/घंटा ((1o) | <1 | <5 | <1 |
| पूर्वाग्रह स्थिरता (1σ 1s) | डिग्री/घंटा ((1o) | <3 | <15 | <3 |
| तापमान पर पूर्वाग्रह त्रुटि (1σ) | डिग्री/घंटा ((1o) | <10 | <30 | 10 |
| पूर्वाग्रह तापमान परिवर्तन, कैलिब्रेटेड ((1σ) | डिग्री/घंटा ((1o) | <1 | <10 | <1 |
| पूर्वाग्रह दोहराव | डिग्री/घंटा ((1o) | <0.5 | <3 | <0.3 |
| 25°C पर स्केल फैक्टर | lsb/deg/s | 16000 | 16000 | 20000 |
| स्केल फैक्टर दोहराव (1σ) | पीपीएम ((१०) | <20 पीपीएम | <20 पीपीएम | <100 पीपीएम |
| स्केल कारक बनाम तापमान (1σ) | पीपीएम ((१०) | <100 पीपीएम | <100 पीपीएम | < 300 पीपीएम |
| स्केल कारक गैर-रैखिकता (1σ) | पीपीएम | < 150 पीपीएम | < 150 पीपीएम | < 300 पीपीएम |
| कोणीय यादृच्छिक चलना (ARW) | °/√h | <0.05 | <0.25 | <0.05 |
| शोर ((पीक से पीक तक) | डिग्री/सेकंड | <0.35 | <0.4 | <0.25 |
| GValue संवेदनशीलता | °/घंटा/ग्राम | <1 | <3 | <1 |
| कंपन सुधार त्रुटि ((12gRMS,20-2000) | °/घंटा/जीआरएमएस | <1 | <3 | <1 |
| पावर-ऑन समय (मान्य डेटा) | s | 750 मीटर | ||
| सेंसर प्रतिध्वनित आवृत्ति | hz | 10.5k-13.5k | ||
| पर्यावरणीय उपयुक्तता | ||||
| प्रभाव (शक्ति चालू) | 500 ग्राम, 1 मिनट | |||
| प्रभाव प्रतिरोध (बिजली बंद) | 10000 ग्राम, 10 मिनट | |||
| कंपन (शक्ति चालू) | 18g rms (20Hz से 2kHz) | |||
| कार्य तापमान | -40°C----+85°C | |||
| भंडारण तापमान | -55°C----+125°C | |||
| आपूर्ति वोल्टेज | 5±0.25V | |||
| चालू खपत | ४५ मा | |||
स्थापना
उच्च-प्रदर्शन MEMS gyroscope एक उच्च-सटीक परीक्षण उपकरण है। डिजाइन के सर्वोत्तम प्रभाव को प्राप्त करने के लिए,यह अनुशंसा की जाती है कि पीसीबी बोर्ड पर उपकरण स्थापित करते समय निम्नलिखित पहलुओं पर विचार किया जाए1. पीसीबी पर सेंसर के स्थान का मूल्यांकन और अनुकूलन करने के लिए, डिजाइन चरण के दौरान निम्नलिखित पहलुओं पर विचार करने और अतिरिक्त उपकरणों का उपयोग करने की सिफारिश की जाती हैःथर्मल पक्ष परयांत्रिक तनाव के लिए: झुकने का माप और/या परिमित तत्व सिमुलेशनएक गिरावट परीक्षण किया जाता है. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis)∙ यह आम तौर पर पीसीबी की मोटाई को न्यूनतम रखने के लिए सिफारिश की जाती है (अनुशंसितः 1.6 ~ 2.0 मिमी), क्योंकि एक पतली पीसीबी बोर्ड का अंतर्निहित तनाव छोटा है;यांत्रिक तनाव के कारण सेंसर को सीधे बटन के नीचे या बटन के करीब रखने की अनुशंसा नहीं की जाती है· सेंसर को बहुत गर्म स्थान जैसे कि कंट्रोलर या ग्राफिक्स चिप के पास रखने की अनुशंसा नहीं की जाती है, क्योंकि इससे पीसीबी बोर्ड गर्म हो सकता है और सेंसर का तापमान बढ़ सकता है।
