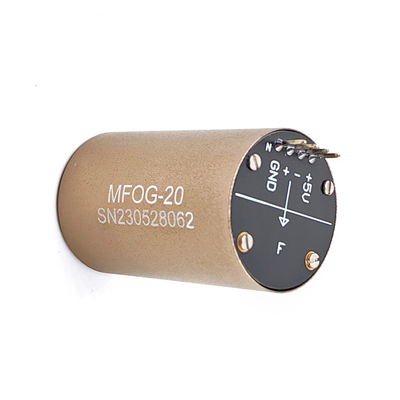

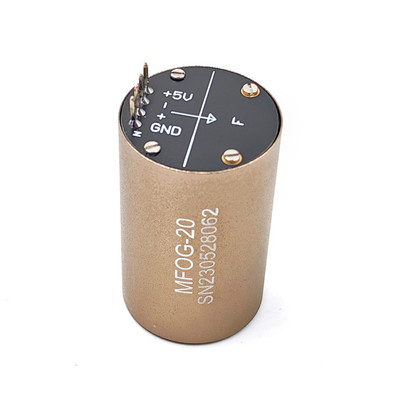

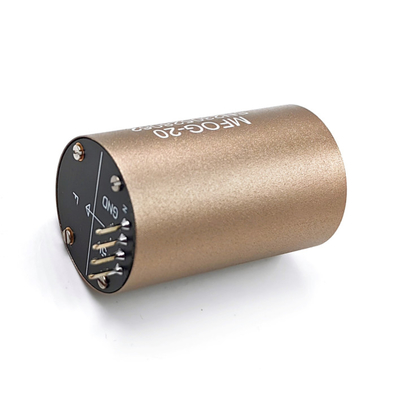

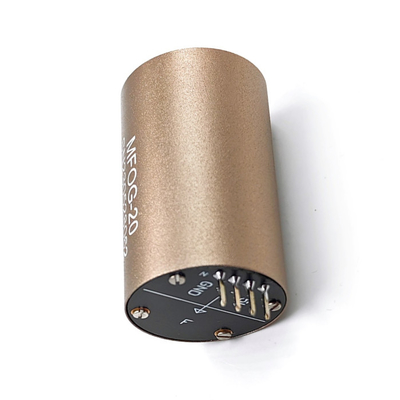

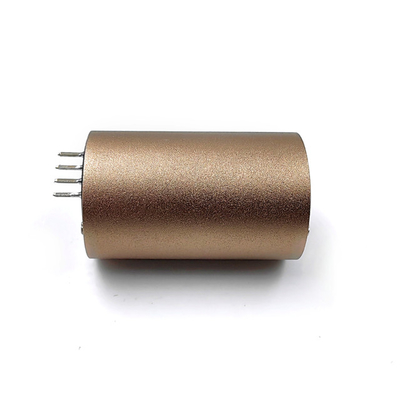

एनालॉग आउटपुट कोण वेग सेंसर एकल अक्ष फाइबर रिंग जिरो सेंसर

एनालॉग आउटपुट कोण वेग सेंसर एकल अक्ष फाइबर रिंग जिरो सेंसर

ब्रांड नाम: Firepower
मॉडल संख्या: FCG24A
एमओक्यू: 1
कीमत: 1300 USD
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 100/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
आउटपुट मोड:
वोल्टेज
रेंज:
300 डिग्री / एस
पूर्वाग्रह (एलन):
≤0.2 डिग्री / घंटा
उपभोग:
≤0.7w
विद्युत आपूर्ति:
5 (± 0.15) वी
यादृच्छिक चाल:
≤0.04°/√h(1σ)
पैमाने के कारक:
4 एमवी / डिग्री / एस
पैकेजिंग विवरण:
स्पंज + बॉक्स
आपूर्ति की क्षमता:
100/माह
प्रमुखता देना:

एनालॉग आउटपुट वेग सेंसर

,

कोण वेग सेंसर

,

एकल अक्ष फाइबर ऑप्टिक gyroscope

उत्पाद वर्णन

एनालॉग आउटपुट कोण वेग सेंसर एकल अक्ष फाइबर रिंग जिरो सेंसर


रचना
उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:
एक ऑप्टिकल पथ संयोजन;
B) पता लगाने और नियंत्रण संकेत सर्किट बोर्ड;
क) ऑप्टिकल फाइबर रिंग कंकाल, खोल और अन्य संरचनात्मक भागों;
3 रूप और आयाम
उत्पाद बेलनाकार है, जिसका कुल आयाम φ24 mm × 40 mm है


बिजली की आवश्यकताएँ


+5V
वोल्टेज 4.85V~5.15V
रिपल 20mV
विद्युत धारा 0.25A


उत्पाद अवलोकन
एमएफओजी-24 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप (इस उत्पाद के रूप में जाना जाता है) एक कोण दर सेंसर है जो ऑप्टिक्स को डिजिटल आउटपुट, यांत्रिकी और इलेक्ट्रॉनिक्स के साथ एकीकृत करता है।यह सग्नक प्रभाव पर आधारित है, माइक्रो-नैनो फाइबर उपकरणों की एक किस्म को एकीकृत करता है, और पता लगाने से पता लगाने की प्रक्रिया को महसूस करता है,प्रसंस्करण और विपरीत दिशाओं में फैल प्रकाश के दो बीम द्वारा उत्पन्न चरण अंतर वापस फ़ीड.
यह उत्पाद मुख्य रूप से ऑप्टिकल पथ घटकों, सर्किट घटकों और संरचनात्मक घटकों से बना है। इसमें सरल संरचना की विशेषताएं हैं, कोई चलती भाग नहीं, कोई पहनने वाले भाग नहीं, तेजी से शुरू,छोटा आकार, हल्के वजन और इतने पर. और उस स्थिति नियंत्रण और वाहक के माप पर लागू किया जा सकता है.


मुख्य प्रदर्शन मापदंड

1 इनपुट रेंज (°/s) ±300
2 स्केल फैक्टर 7+0.7mv/o/s
3 पूर्वाग्रह स्थिरता (10s,1σ,°/h) ≤2
4 पूर्वाग्रह पुनरावृत्ति (1σ,°/h) ≤2
5 यादृच्छिक चलना ≤0.02
6 पूर्वाग्रह ऑफसेट ((10s,1σ) ≤0.05
7 3dB बैंडविड्थ (हर्ट्ज) ≥ 450
8 आपूर्ति वोल्टेज ((V) 5+015
9 बिजली की खपत ((W) ≤0.7



एनालॉग आउटपुट कोण वेग सेंसर एकल अक्ष फाइबर रिंग जिरो सेंसर 0



एनालॉग आउटपुट कोण वेग सेंसर एकल अक्ष फाइबर रिंग जिरो सेंसर 1
