कोण गति सेंसर फाइबर ऑप्टिक जिरो उच्च कंपन प्रतिरोधी

ब्रांड नाम:	Firepower
मॉडल संख्या:	FCG24A
एमओक्यू:	1
कीमत:	1300 USD
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

आउटपुट मोड:

वोल्टेज

रेंज:

300 डिग्री / एस

पूर्वाग्रह (एलन):

≤0.2 डिग्री / घंटा

उपभोग:

≤0.7w

विद्युत आपूर्ति:

5 (± 0.15) वी

यादृच्छिक चाल:

≤0.04°/√h(1σ)

पैमाने के कारक:

4 एमवी / डिग्री / एस

पैकेजिंग विवरण:

स्पंज + बॉक्स

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

कोण गति सेंसर फाइबर ऑप्टिक जिरो

उच्च कंपन प्रतिरोधी फाइबर ऑप्टिक जिरो

उच्च कंपन प्रतिरोधी फाइबर ऑप्टिक जिरोस्कोप

उत्पाद वर्णन

ऑप्टिक एंगल स्पीड सेंसर हाई वाइब्रेशन रेसिस्टेंट फाइबर गायरो

पावर आवश्यकताएँ

	+5V
वोल्टेज	4.85V~5.15V
रिपल	20mV
विद्युत धारा	0.25A

उत्पाद अवलोकन

MFOG-24 माइक्रो-नैनो फाइबर ऑप्टिक गायरोस्कोप (जिसे आगे इस उत्पाद के रूप में संदर्भित किया जाएगा) एक कोणीय दर सेंसर है जो प्रकाशिकी को डिजिटल आउटपुट, यांत्रिकी और इलेक्ट्रॉनिक्स के साथ एकीकृत करता है। यह सैग्नैक प्रभाव पर आधारित है, विभिन्न प्रकार के माइक्रो-नैनो फाइबर उपकरणों को एकीकृत करता है, और दो प्रकाश किरणों द्वारा विपरीत दिशाओं में प्रचारित होने वाले चरण अंतर का पता लगाकर, संसाधित करके और प्रतिक्रिया देकर पहचान प्रक्रिया को महसूस करता है।

यह उत्पाद मुख्य रूप से ऑप्टिकल पथ घटकों, सर्किट घटकों और संरचनात्मक घटकों से बना है। इसमें सरल संरचना, कोई हिलने वाला हिस्सा नहीं, कोई पहनने वाला हिस्सा नहीं, तेज़ शुरुआत, छोटा आकार, हल्का वजन आदि की विशेषताएं हैं। और इसका उपयोग वाहक के रवैया नियंत्रण और माप के लिए किया जा सकता है।

मुख्य प्रदर्शन पैरामीटर

1	इनपुट रेंज (°/s)	±300
2	पैमाना कारक	7+0.7mv/o/s
3	पूर्वाग्रह स्थिरता (10s,1σ,°/h)	≤2
4	पूर्वाग्रह दोहराव (1σ,°/h)	≤2
5	यादृच्छिक वॉक(°/h1/2)	≤0.02
6	पूर्वाग्रह ऑफसेट(10s,1σ)	≤0.05
7	3dB बैंड चौड़ाई (Hz)	≥450
8	आपूर्ति वोल्टेज(V)	5+0.15
9	बिजली की खपत(W)	≤0.7

कोण गति सेंसर फाइबर ऑप्टिक जिरो उच्च कंपन प्रतिरोधी 0

संरचना

उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:

ए) एक ऑप्टिकल पथ असेंबली;

बी) डिटेक्शन और कंट्रोल सिग्नल सर्किट बोर्ड;

सी) ऑप्टिकल फाइबर रिंग कंकाल, शेल और अन्य संरचनात्मक भाग;

3 उपस्थिति और आयाम

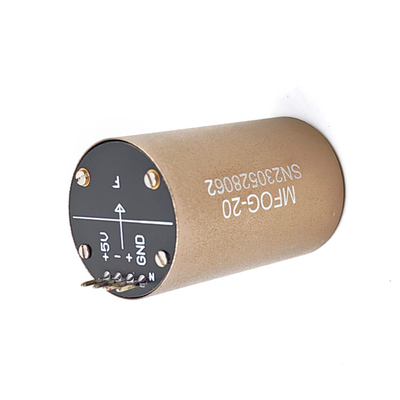

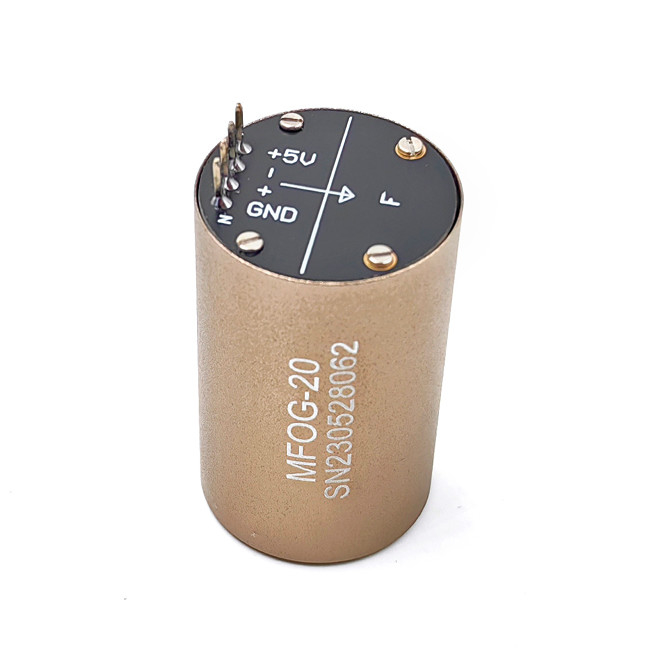

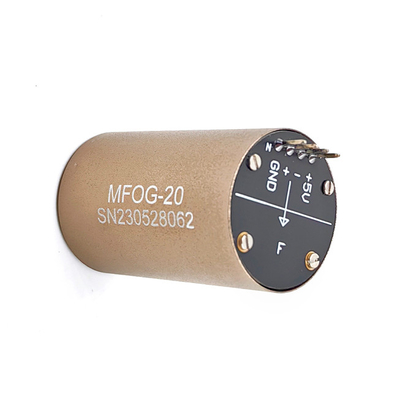

उत्पाद बेलनाकार है, जिसका समग्र आयाम φ24 मिमी × 40 मिमी है
