| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | IMU300C |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | 500 / माह |
500 डिग्री जिग्रो 16g त्वरक आईएमयू कम ऑफसेट जड़ता माप सेंसर
|
पैरामीटर |
परीक्षण की शर्तें |
डिजाइन सटीकता |
इकाई |
|
|---|---|---|---|---|
| जिरो | गतिशील माप सीमा | - | ±500 | o/s |
| पूर्वाग्रह स्थिरता | एलन विचलन (500 °/एस सीमा, सामान्य तापमान) | 0.3 | o/h | |
| 10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान), | 3.0 | o/h | ||
| पूर्वाग्रह | शून्य पूर्वाग्रह सीमा | 0.1 | o/s | |
| पूर्ण तापमान सीमा पर शून्य-पक्षपात भिन्नता | 0.01 | o/s | ||
| पुनः प्रयोज्यता प्रारंभ करें | 0.005 | o/s | ||
| पूर्वाग्रह पर रैखिक त्वरण का प्रभाव | 0.002 | o/s/g | ||
| व्यास पर कंपन का प्रभाव, कंपन से पहले और बाद में परिवर्तन | 0.002 | o/s/g | ||
| व्यास पर कंपन का प्रभाव, कंपन से पहले और दौरान परिवर्तन | 0.001 | o/s/g | ||
| स्केल फैक्टर | स्केल फैक्टर सटीकता | 0.1 | % | |
| स्केल फैक्टर नॉनलाइनर | 0.01 | % एफएस | ||
| कोणीय यादृच्छिक चलना | - | 0.06 | °/√घंटा | |
| बैंडविड्थ | - | 200 | हर्ज | |
| त्वरकमापक | गतिशील माप सीमा | - | 16 | घ |
| पूर्वाग्रह स्थिरता | एलन विचलन (16g सीमा, सामान्य तापमान) | 0.02 | मिग्रॅ | |
| 10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान) | 0.03 | मिग्रॅ | ||
| पूर्वाग्रह | शून्य पूर्वाग्रह सीमा | 1 | मिग्रॅ | |
| पूर्ण तापमान सीमा पर शून्य-पक्षपात भिन्नता | 1 | मिग्रॅ | ||
| पुनः प्रयोज्यता प्रारंभ करें | 0.2 | मिग्रॅ | ||
| स्केल फैक्टर | स्केल फैक्टर सटीकता | 0.3 | % | |
| स्केल फैक्टर नॉनलाइनर | 0.02 | % एफएस | ||
| गति यादृच्छिक चलना | - | 0.08 | m/s/√hr | |
| बैंडविड्थ | - | 200 | हर्ज | |
| संचार इंटरफेस | एक तरफ़ा SR422 | बाउड दर | 460.8 | मेगाहर्ट्ज |
| नमूना लेने की आवृत्ति | यूएआरटी | 1000 | हर्ज | |
| विद्युत विशेषताएं | वोल्टेज | - | 5 | वी |
| बिजली की खपत | - | 1.5 | W | |
| रिपल | पी-पी | 150 | mV | |
| संरचनात्मक विशेषताएं | आकार | - | 38.6×44.6×215 | मिमी |
| वजन | - | 65±2 | घ | |
| उपयोग वातावरण | परिचालन तापमान | - | -40~80 | °C |
| भंडारण तापमान | - | -45~85 | °C | |
| कंपन | - | 20~2000 हर्ट्ज,6.06g | ||
| प्रभाव | - | 6000 ग्राम,0.5ms | ||
| विश्वसनीयता | एमटीबीएफ | - | 20000 | h |
| निरंतर कार्य समय | - | 120 | h | |

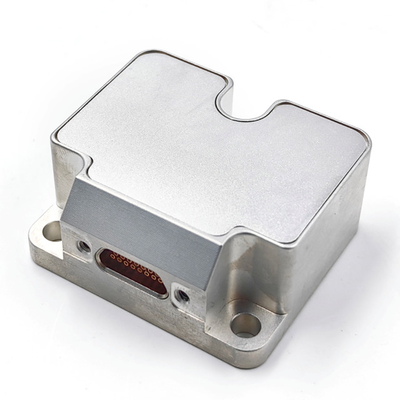

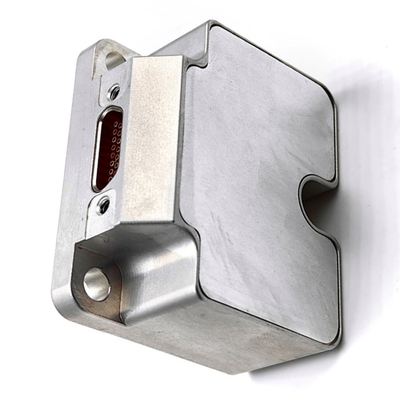

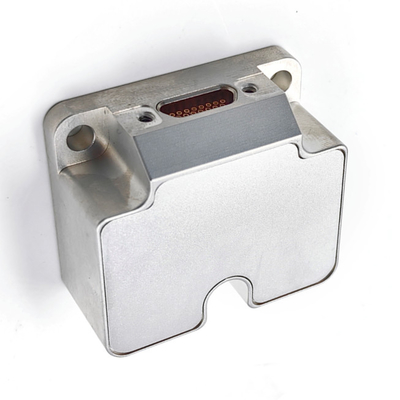

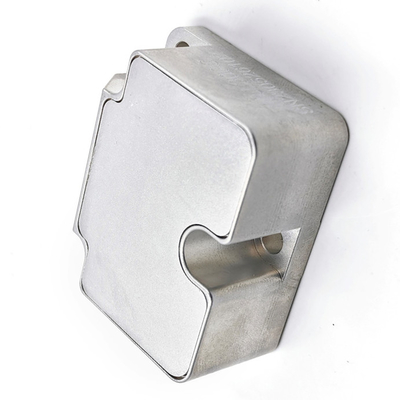

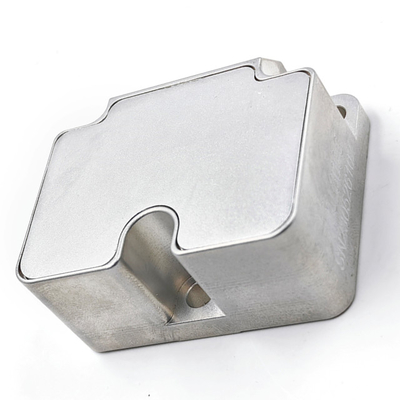

IMU300C-A0-IMU एक जड़ता माप इकाई (IMU) है जो माइक्रोमैशनिंग तकनीक (MEMS) पर आधारित है, जिसमें निर्मित उच्च प्रदर्शन MEMS जिरोस्कोप और MEMS त्वरणमापक है।3 कोणीय वेग और 3 त्वरणों का उत्पादन.
IMU300C-A0-IMU में उच्च विश्वसनीयता और पर्यावरण अनुकूलन क्षमता है। विभिन्न सॉफ़्टवेयर से मिलान करके उत्पाद का व्यापक रूप से सामरिक और औद्योगिक यूएवी, स्मार्ट गोला-बारूद,खोजकर्ता और अन्य क्षेत्र.
IMU300C-A0-IMU उत्पाद का विद्युत कनेक्टर J30J-15 TJL है और विशिष्ट संपर्क परिभाषा और आवंटन निम्नलिखित तालिका में दिखाए गए हैं:
| सिलाई संख्या | नाम | प्रकार | टिप्पणी |
| 1 | TxD- | आउटपुट | RS422 |
| 2 | RxD- | इनपुट | RS422 |
| 3 | TST_1 | आउटपुट | |
| 4 | TOV_1 | आउटपुट | |
| 5 | RST | इनपुट | |
| 6 | जीएनडी | इनपुट | |
| 7 | प्रतिस्थापन | ||
| 8 | VCC_5V | विद्युत स्रोत | +5v |
| 9 | TxD+ | आउटपुट | RS422 |
| 10 | RxD+ | इनपुट | RS422 |
| 11 | ExtTrig | इनपुट | सिंक्रोनस इनपुट 5V |
| 12 | जीएनडी | इनपुट | |
| 13 | जीएनडी | इनपुट | |
| 14 | प्रतिस्थापन | ||
| 15 | जीएनडी | पावर ग्राउंड |
