फाइबर ऑप्टिक जाइरो
Created with Pixso.

5v ऑप्टिकल एंगुलर रेट सेंसर, 1 एक्सिस गायरो एंगुलर मीटर लो बायस गायरोस्कोप

5v ऑप्टिकल एंगुलर रेट सेंसर, 1 एक्सिस गायरो एंगुलर मीटर लो बायस गायरोस्कोप

ब्रांड नाम: Firepower
मॉडल संख्या: FCG24
एमओक्यू: 1
कीमत: 1600 USD
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 100/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
आउटपुट मोड:
RS-422
रेंज:
≥500 डिग्री / एस
पूर्वाग्रह (एलन):
≤0.2 डिग्री / घंटा
उपभोग:
≤0.7w
विद्युत आपूर्ति:
5 (± 0.15) वी
यादृच्छिक चाल:
≤0.04°/√h(1σ)
पैमाने के कारक:
4 एमवी / डिग्री / एस
पैकेजिंग विवरण:
स्पंज + बॉक्स
आपूर्ति की क्षमता:
100/माह
प्रमुखता देना:

लो बायस एंगुलर रेट सेंसर

,

5 वी एंगुलर मीटर

,

1 एक्सिस गायरो एंगुलर मीटर

उत्पाद वर्णन

ऑप्टिकल एंगुलर रेट सेंसर 1 एक्सिस जाइरो एंगुलर मीटर लो बायस जाइरोस्कोप 5v पावर सप्लाई



तालिका 1 मुख्य प्रदर्शन पैरामीटर्स



सामान एमएफओजी24 इकाई
उत्पादन में संकेत RS-422
योजक वेल्डिंग प्लेट
एक्सिस 1
उपभोग ≤1.5 डब्ल्यू
बिजली की आपूर्ति 5 (± 0.15) वी
यादृच्छिक चाल ≤0.04 °/√h(1σ)
श्रेणी ≥500 डिग्री/से
पूर्वाग्रह (10s,1σ) ≤1.5

डिग्री/घं



पूर्वाग्रह (एलन) ≤0.4 डिग्री/घं
पूर्वाग्रह दोहराव (एलन) ≤0.4 डिग्री/घं
पैमाने का कारक

3600



(एलएसबी/ओ/एस)
स्केल फैक्टर गैर-रैखिकता ≤300 पीपीएम (1σ)
स्टार्टअप का समय ≤1 एस
बैंडविड्थ 300 हर्ट्ज
वर्किंग टेम्प। -45~+70
स्टोर अस्थायी। -55~+85
कंपन 20~2000,0.04 हर्ट्ज, जी²/हर्ट्ज
DIMENSIONS Φ24 * 40 मिमी
वज़न ≤30 जी





1 उत्पाद अवलोकन
MFOG-24 माइक्रो-नैनो फाइबर ऑप्टिक जाइरोस्कोप (बाद में इस उत्पाद के रूप में संदर्भित) डिजिटल आउटपुट, मैकेनिक्स और इलेक्ट्रॉनिक्स के साथ ऑप्टिक्स को एकीकृत करने वाला एक कोणीय दर सेंसर है।यह Sagnac प्रभाव पर आधारित है, विभिन्न प्रकार के माइक्रो-नैनो फाइबर उपकरणों को एकीकृत करता है, और विपरीत दिशाओं में प्रकाश प्रसार के दो बीमों द्वारा उत्पन्न चरण अंतर का पता लगाने, प्रसंस्करण और फीडिंग करके पता लगाने की प्रक्रिया को महसूस करता है।
यह उत्पाद मुख्य रूप से ऑप्टिकल पथ घटकों, सर्किट घटकों और संरचनात्मक घटकों से बना है।इसमें सरल संरचना, हिलने-डुलने वाले हिस्से, पहनने वाले हिस्से नहीं, तेज शुरुआत, छोटे आकार, हल्के वजन आदि की विशेषताएं हैं।और वाहक के उस रवैये नियंत्रण और माप पर लागू किया जा सकता है।
2 रचना
उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:
ए) एक ऑप्टिकल पथ असेंबली;
बी) सिग्नल सर्किट बोर्ड का पता लगाना और नियंत्रित करना;
सी) ऑप्टिकल फाइबर रिंग कंकाल, खोल और अन्य संरचनात्मक भागों;
3 रूप और आयाम

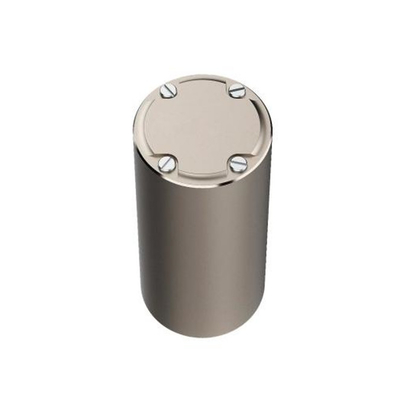

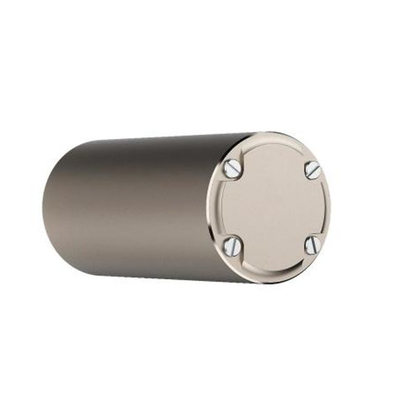

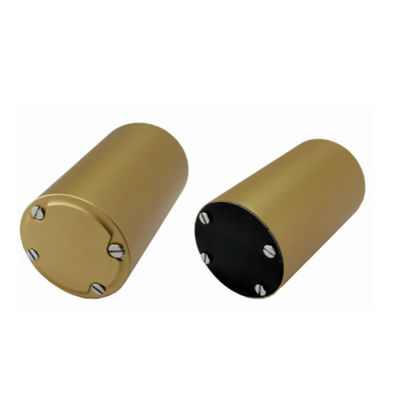

उत्पाद बेलनाकार है, जिसमें φ24 मिमी × 40 मिमी के समग्र आयाम हैं

5v ऑप्टिकल एंगुलर रेट सेंसर, 1 एक्सिस गायरो एंगुलर मीटर लो बायस गायरोस्कोप 0

5v ऑप्टिकल एंगुलर रेट सेंसर, 1 एक्सिस गायरो एंगुलर मीटर लो बायस गायरोस्कोप 1
